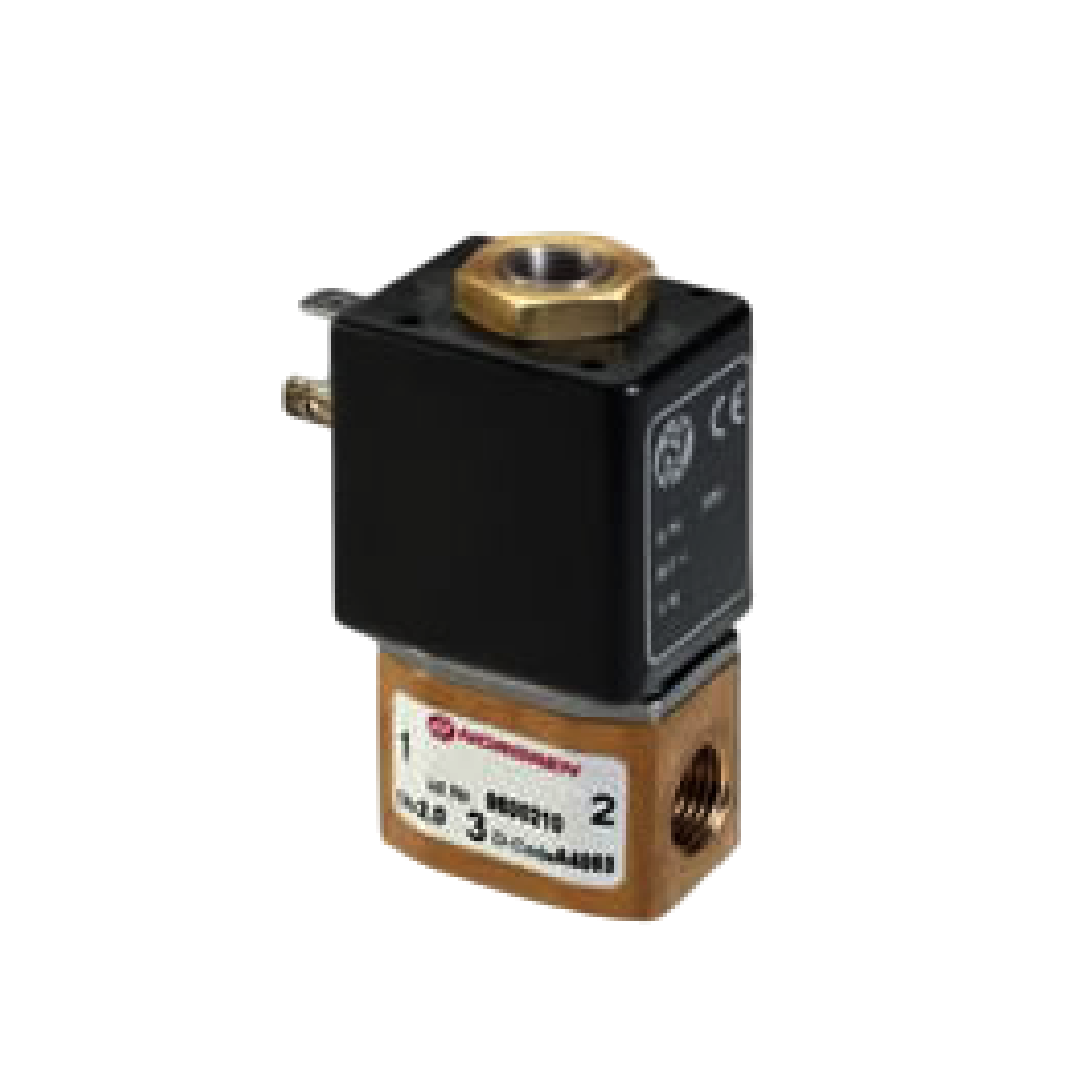

Norgren โซลินอยด์วาล์ว Direct solenoid actuated poppet valves Code: 9600240000000000

Norgren 96000 Series คือ วาล์วป๊อปเปต (poppet valve) แบบ 3/2 ทาง (3/2-way valve) ที่ควบคุมการทำงานโดยตรงด้วย โซลินอยด์ (direct solenoid actuated) ออกแบบมาให้มีการ ตอบสนองที่รวดเร็ว (short switching times) และสามารถทำงานได้ที่แรงดันเริ่มต้น 0 bar เหมาะสำหรับการควบคุม ของไหลที่เป็นกลาง (neutral fluids) และ ก๊าซ (gases) รวมถึง ระบบสุญญากาศ (vacuum systems) ที่มีระดับต่ำถึง 1,33 x 10⁻² mbar ด้วยขนาดพอร์ตที่เล็กกะทัดรัด ทำให้เหมาะสำหรับการใช้งานในพื้นที่จำกัด

คุณสมบัติเด่น Norgren 96000 Series วาล์วป๊อปเปต (poppet valve)

• ขนาดพอร์ตเล็ก: 1/4" (ISO G/NPT) เหมาะสำหรับการติดตั้งในพื้นที่จำกัด
• ทำงานที่แรงดันเริ่มต้น 0 bar: Working from 0 bar up
• ตอบสนองรวดเร็ว: Short switching times
• เหมาะสำหรับสุญญากาศ: Suited for fine vacuum down to 1,33 x 10⁻² mbar
• สำหรับระบบโซลินอยด์ AC: For a.c. solenoid systems with integrated rectifier (40 ... 60 Hz) (สำหรับระบบโซลินอยด์ไฟฟ้ากระแสสลับพร้อมวงจรเรียงกระแสในตัว)
• ตัวเลือกโซลินอยด์แบบแปรผัน: Variable valve solenoid combination (มีตัวเลือกโซลินอยด์ที่หลากหลาย)

ข้อมูลทางเทคนิค Norgren 96000 Series วาล์วป๊อปเปต (poppet valve)

• Medium: สำหรับ ของไหลที่เป็นกลางและก๊าซ
• Orifice: 2 ... 5 mm (ขนาดรูวาล์ว)
• Port size: G1/4, 1/4 NPT (ขนาดพอร์ต)
• Operation: Direct solenoid operated poppet valve (การทำงาน: วาล์วป๊อปเปตควบคุมด้วยโซลินอยด์โดยตรง)
• Operating pressure: 0 ... 18 bar (0 ... 261 psi) (แรงดันใช้งาน)
• Flow direction: Depending on solenoid system fixed or optional (ทิศทางการไหล: ขึ้นอยู่กับระบบโซลินอยด์ อาจกำหนดทิศทางเดียวหรือเลือกได้)
• Mounting position: Optional, preferably with solenoid on top (ตำแหน่งติดตั้ง: เลือกได้, แนะนำให้ติดตั้งโดยให้ส่วนโซลินอยด์อยู่ด้านบน)
• Switching cycles: - (จำนวนรอบการสวิตชิ่ง: ไม่ได้ระบุ)

Ambient/Media temperature Norgren 96000 Series วาล์วป๊อปเปต (poppet valve)

• NBR: -25 ... +80°C (-13 ... +176°F) (อุณหภูมิแวดล้อม/ของไหล สำหรับซีล NBR)
• FPM: -10 ... +120°C (+14 ... +248°F) (อุณหภูมิแวดล้อม/ของไหล สำหรับซีล FPM)
• Water +95°C (+203°F) (อุณหภูมิของเหลว (น้ำ) สูงสุด)
• EDPM: -40 ... +140°C (-40 ... +284°F) (อุณหภูมิแวดล้อม/ของไหล สำหรับซีล EPDM)
• FFPM: -10 ... +140°C (+14 ... +284°F) (อุณหภูมิแวดล้อม/ของไหล สำหรับซีล FFPM)
• แหล่งจ่ายอากาศต้องแห้งเพียงพอเพื่อป้องกันการเกิดน้ำแข็งที่อุณหภูมิต่ำกว่า +2°C (+35°F)

Material Norgren 96000 Series วาล์วป๊อปเปต (poppet valve)

• วัสดุตัวเรือน: ทองเหลือง 2.0401 (Ms 58)
• วัสดุซีล: NBR, อื่นๆ ดูตัวเลือก
• วัสดุชิ้นส่วนภายใน: สแตนเลส 1.4104 (430 F), ทองเหลือง 2.0401 (Ms 58)
• รุ่นเพิ่มเติม: ซีลบ่าวาล์ว FPM, EPDM, FFPM; ประกอบโดยปราศจากน้ำมันและจาระบี

Flow conversion Norgren 96000 Series วาล์วป๊อปเปต (poppet valve)

• Cv US Gallon/min (water) = l/min (air) x 0,001
• Kv m³/h (water) = l/min (air) x 0,000906 (สูตรแปลงอัตราการไหล)
