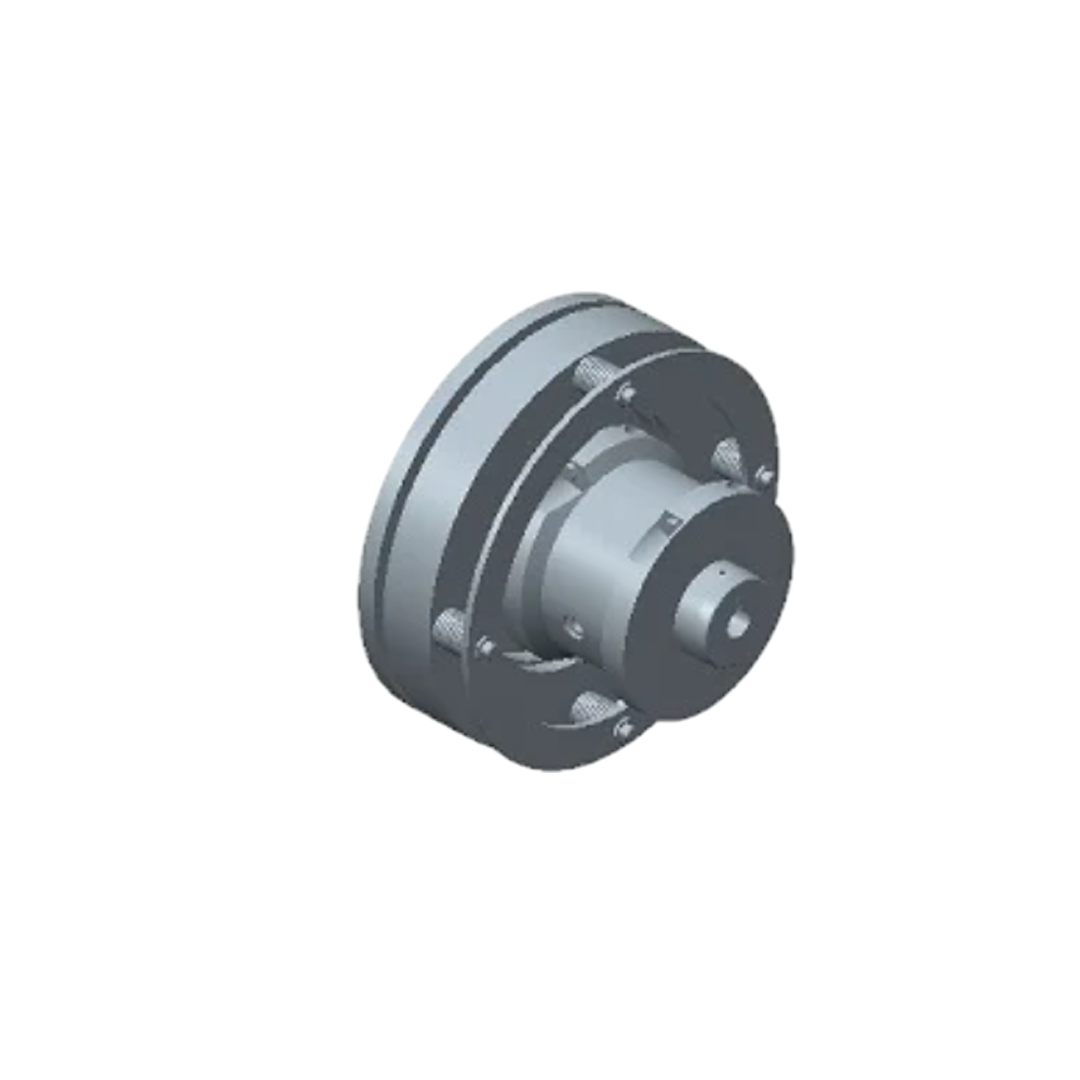

Grid Couplings Rexnord รุ่น Steelflex Grid Falk T41 1060T

Falk Steelflex T41 เป็นข้อต่อเพลาชนิดกริด (Grid Coupling) ที่ออกแบบมาเพื่อการใช้งานทั่วไป โดยเฉพาะในระบบที่ต้องการการป้องกันแรงกระแทกหรือการโอเวอร์โหลดชั่วคราว

คุณสมบัติหลักของ Falk Steelflex T41

• การออกแบบที่ทนทาน: ฝาครอบแบบชิ้นเดียวและส่วนประกอบที่มีการปรับสมดุล ช่วยลดแรงสั่นสะเทือนและเพิ่มความทนทานในการใช้งาน
• รองรับแรงบิดสูง: สามารถรองรับแรงบิดได้สูงถึง 960,000 lb-in (108,460 Nm) และเส้นผ่านศูนย์กลางเพลาสูงสุดถึง 19.60 นิ้ว (498 มม.)
• การหล่อลื่นระยะยาว: เมื่อใช้จาระบี Falk Long Term Grease (LTG) สามารถลดความถี่ในการหล่อลื่นได้ถึงทุก 5 ปี

การติดตั้ง

• การเตรียมอุปกรณ์: ทำความสะอาดเพลาและฮับ ตรวจสอบให้แน่ใจว่าไม่มีสิ่งสกปรกหรือความเสียหาย
• ฮับแบบสวมพอดี (Clearance Fit): ติดตั้งฮับโดยไม่ต้องให้ความร้อน
• ฮับแบบสวมแน่น (Interference Fit): ให้ความร้อนฮับถึงประมาณ 135°C (275°F) ก่อนติดตั้ง
• การติดตั้งกริด: ใส่กริดลงในร่องของฮับ โดยให้ปลายกริดหันเข้าหากัน และใช้ค้อนยางเคาะเบา ๆ เพื่อให้กริดเข้าที่
• การหล่อลื่น: เติมจาระบีในร่องของกริดและพื้นที่รอบ ๆ ให้เต็ม แล้วเช็ดส่วนเกินออก
• การประกอบฝาครอบ: ติดตั้งฝาครอบโดยให้ตรงกับตำแหน่งที่กำหนด และขันสกรูให้แน่นตามแรงบิดที่ระบุในคู่มือ

การใช้งาน

• Falk Steelflex T41 เหมาะสำหรับการใช้งานในอุตสาหกรรมต่าง ๆ ที่ต้องการการส่งกำลังที่มีประสิทธิภาพและความทนทาน เช่น:
• ระบบปั๊ม
• เครื่องจักรในอุตสาหกรรมกระดาษ
• โรงงานผลิตปูนซีเมนต์
• ระบบลำเลียง
• ปั๊มและพัดลมอุตสาหกรรม
• เครื่องผสมและเครื่องกวน
• การเลือกใช้ Falk Steelflex T41 ควรพิจารณาจากขนาดเพลา แรงบิดที่ต้องการ และสภาพการทำงานของเครื่องจักร เพื่อให้ได้ประสิทธิภาพสูงสุดและยืดอายุการใช้งานของอุปกรณ์

ข้อมูลทางเทคนิค
