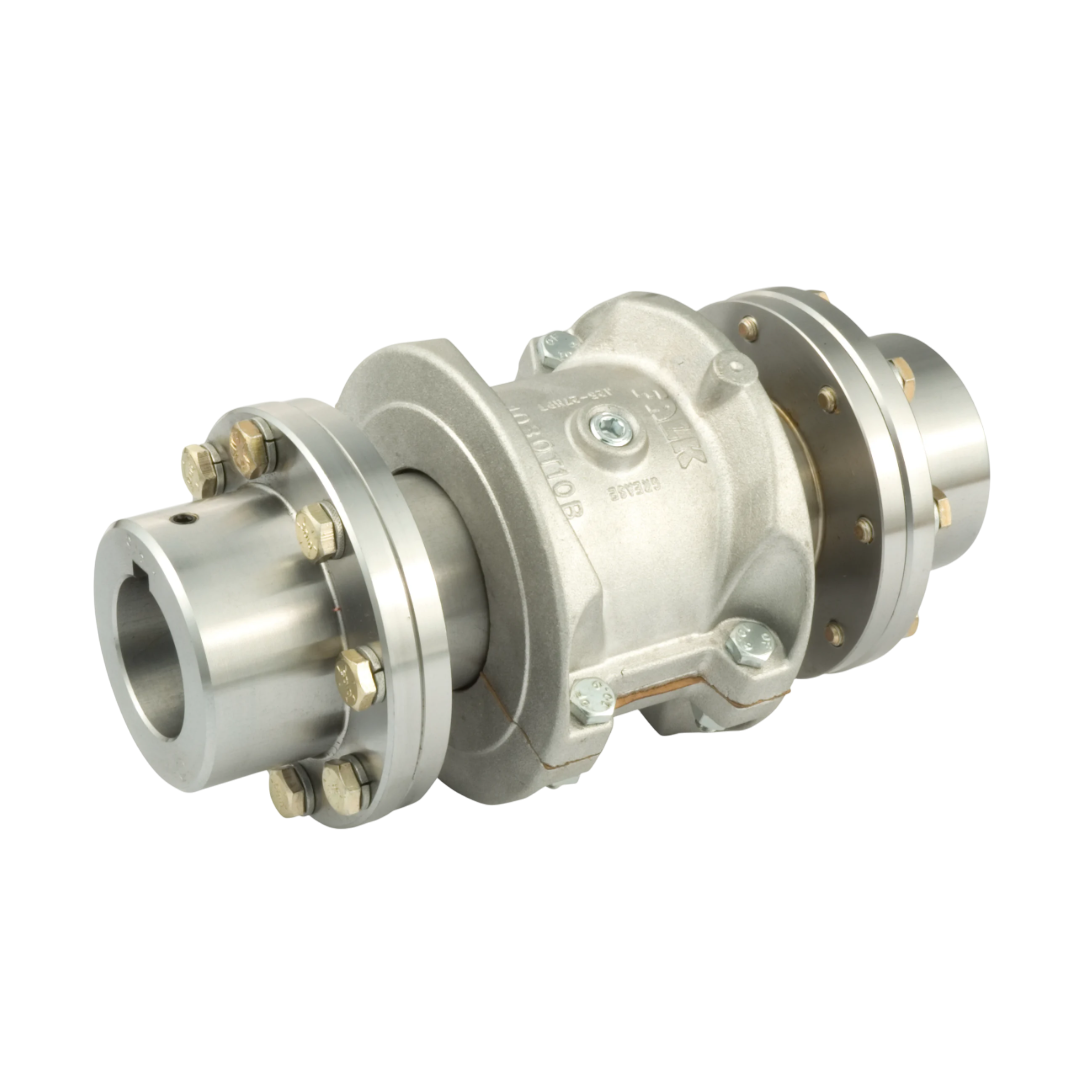

Grid Couplings Rexnord รุ่น Steelflex Grid Falk T31 1070T
Grid Couplings Rexnord รุ่น Steelflex Grid Falk T31 1070T
Rexnord
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Grid Couplings Rexnord รุ่น Steelflex Grid Falk T31 1070T
Rexnord Couplings (คัปปลิ้งเร็กซ์นอร์ด) Rexnord เป็นแบรนด์ชั้นนำระดับโลกที่เชี่ยวชาญด้านระบบส่งกำลัง (power transmission systems) โดยเฉพาะ “Couplings” หรือ คัปปลิ้ง ซึ่งเป็นอุปกรณ์ที่ใช้เชื่อมต่อระหว่างเพลาสองตัวในระบบเครื่องจักร เพื่อถ่ายทอดแรงบิด (torque) และชดเชยความคลาดเคลื่อน (misalignment) ต่าง ๆ ระหว่างเพลา
คุณสมบัติ
คุณสมบัติ
Falk Steelflex T31 เป็นข้อต่อเพลาชนิดกริด (Grid Coupling) แบบ Full Spacer ที่ออกแบบมาเพื่อการใช้งานทั่วไป โดยเฉพาะในระบบปั๊มที่ต้องการการถอดเปลี่ยนหรือบำรุงรักษาโดยไม่ต้องเคลื่อนย้ายอุปกรณ์ที่เชื่อมต่อ
คุณสมบัติหลักของ Falk Steelflex T31
- การออกแบบแบบ Full Spacer: ช่วยให้สามารถถอดชิ้นส่วนกลางออกได้โดยไม่ต้องเคลื่อนย้ายอุปกรณ์ที่เชื่อมต่อ ทำให้การบำรุงรักษาและการเปลี่ยนชิ้นส่วนทำได้สะดวกและรวดเร็ว
- รองรับแรงบิดสูง: สามารถรองรับแรงบิดได้สูงถึง 186,000 Nm และความเร็วรอบสูงสุดถึง 3,600 rpm ขึ้นอยู่กับขนาดของข้อต่อ
- การออกแบบที่ทนทาน: ฝาครอบแบบชิ้นเดียวและส่วนประกอบที่มีการปรับสมดุล ช่วยลดแรงสั่นสะเทือนและเพิ่มความทนทานในการใช้งาน
- การหล่อลื่นระยะยาว: เมื่อใช้จาระบี Falk Long Term Grease (LTG) สามารถลดความถี่ในการหล่อลื่นได้ถึงทุก 5 ปี
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
การติดตั้ง
- การเตรียมอุปกรณ์: ทำความสะอาดเพลาและฮับ ตรวจสอบให้แน่ใจว่าไม่มีสิ่งสกปรกหรือความเสียหาย
- ฮับแบบสวมพอดี (Clearance Fit): ติดตั้งฮับโดยไม่ต้องให้ความร้อน
- ฮับแบบสวมแน่น (Interference Fit): ให้ความร้อนฮับถึงประมาณ 135°C (275°F) ก่อนติดตั้ง
- การติดตั้งกริด: ใส่กริดลงในร่องของฮับ โดยให้ปลายกริดหันเข้าหากัน และใช้ค้อนยางเคาะเบา ๆ เพื่อให้กริดเข้าที่
- การหล่อลื่น: เติมจาระบีในร่องของกริดและพื้นที่รอบ ๆ ให้เต็ม แล้วเช็ดส่วนเกินออก
- การประกอบฝาครอบ: ติดตั้งฝาครอบโดยให้ตรงกับตำแหน่งที่กำหนด และขันสกรูให้แน่นตามแรงบิดที่ระบุในคู่มือ
การใช้งาน
- Falk Steelflex T31 เหมาะสำหรับการใช้งานในอุตสาหกรรมต่าง ๆ ที่ต้องการการส่งกำลังที่มีประสิทธิภาพและความทนทาน เช่น:
- ระบบปั๊ม
- เครื่องจักรในอุตสาหกรรมกระดาษ
- โรงงานผลิตปูนซีเมนต์
- ระบบลำเลียง
- ปั๊มและพัดลมอุตสาหกรรม
- เครื่องผสมและเครื่องกวน
- การเลือกใช้ Falk Steelflex T31 ควรพิจารณาจากขนาดเพลา แรงบิดที่ต้องการ และสภาพการทำงานของเครื่องจักร เพื่อให้ได้ประสิทธิภาพสูงสุดและยืดอายุการใช้งานของอุปกรณ์
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| ขนาด (Size) | 1070T |
| แรงบิดสูงสุด (lb-in) | 8800 |
| ความเร็วสูงสุด (RPM) | 3600 |
| รูเพลาสูงสุด (นิ้ว) | 3.125 |
| รูเพลาต่ำสุด (นิ้ว) | 0.75 |
| น้ำหนักคัปปลิ้ง (lb) | 66.2 |
| น้ำหนักเพิ่มต่อความยาว BE (lb/นิ้ว) | 2.69 |
| น้ำหนักจาระบี (lb) | 0.25 |
| A (นิ้ว) | 6.25 |
| B (นิ้ว) | 3.12 |
| BE ต่ำสุด (นิ้ว) | 5 |
| BE สูงสุด (นิ้ว) | 13 |
| DD (นิ้ว) | 4.31 |
| E (นิ้ว) | 0.06 |
| F (นิ้ว) | 6 |
| S (นิ้ว) | 1.84 |
| U (นิ้ว) | 0.11 |
| GAP (นิ้ว) | 0.188 |
| จำนวนสลัก+เกรด | 12, Gr 8 |
| ขนาดสลัก (นิ้ว) | 0.375 |
ขนาด Between Shaft Ends
| ระยะห่างระหว่างปลายเพลา (นิ้ว) | ระยะห่างระหว่างปลายเพลา (มม.) | มาตรฐานปั๊ม | 1070T |
| 3.50 | 89 | ANSI | – |
| 3.94 | 100 | ISO | – |
| 4.25 | 108 | MISC | – |
| 4.38 | 111 | ANSI | – |
| 4.69 | 119 | MISC | – |
| 5.00 | 127 | ANSI | – |
| 5.22 | 133 | MISC | – |
| 5.38 | 137 | MISC | – |
| 5.51 | 140 | ISO | – |
| 5.66 | 144 | MISC | – |
| 5.81 | 148 | MISC | – |
| 5.97 | 152 | MISC | – |
| 6.12 | 155 | MISC | X |
| 6.94 | 176 | MISC | X |
| 7.00 | 178 | ANSI | X |
| 7.09 | 180 | ISO | X |
| 7.25 | 184 | ANSI | X |
| 8.00 | 203 | MISC | X |
| 8.59 | 218 | MISC | X |
| 8.62 | 219 | MISC | X |
| 8.88 | 226 | MISC | X |
| 9.75 | 248 | ANSI | – |
| 9.84 | 250 | ISO | – |
| 9.94 | 252 | MISC | – |
| 11.09 | 282 | MISC | – |
| 12.25 | 311 | ANSI | – |
| 14.05 | 357 | MISC | – |
