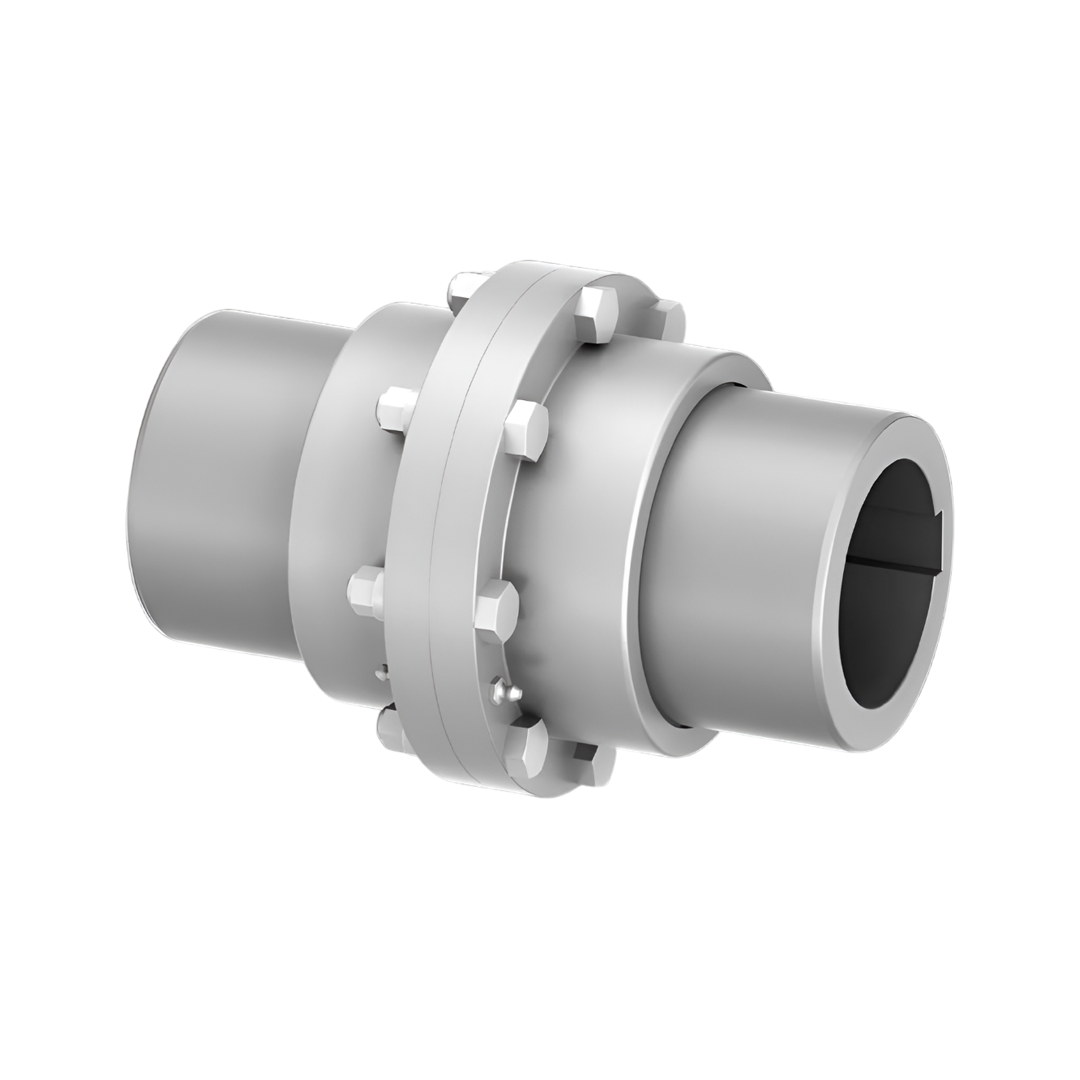

Gear Couplings RINGFEDER TNZ ZCBUU XC3320 ขนาด 209

Name: Gear Couplings RINGFEDER TNZ ZCBUU XC3320 ขนาด 209
Brand: RINGFEDER
SKU: TNZ ZCBUU XC3320 209
Price: 9655.87 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

RINGFEDER

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

9,655.87 ฿

ลดราคา ขายหมดแล้ว

ปริมาณ

รายละเอียด Gear Couplings RINGFEDER TNZ ZCBUU XC3320 ขนาด 209

ข้อต่อเฟือง (Gear Couplings) ของ RINGFEDER เป็นอุปกรณ์เชื่อมต่อเพลาที่ได้รับการออกแบบมาเพื่อรองรับงานส่งกำลังที่ต้องการความแข็งแรง ทนทาน และความแม่นยำสูง เหมาะสำหรับการใช้งานในระบบเครื่องจักรอุตสาหกรรมที่ต้องส่งถ่ายแรงบิด (Torque) ในระดับสูงและต้องการความยืดหยุ่นในแนวรัศมีและแนวแกนเพลา โดยไม่สูญเสียประสิทธิภาพในการทำงาน

เปรียบเทียบราคา RINGFEDER ตัวอื่นๆ

คุณสมบัติ

ข้อมูลคุณสมบัติ

Extended Universal Hub Design: ข้อต่อแบบยูนิเวอร์แซลฮับต่อขยาย รองรับการเยื้องศูนย์ของเพลาได้หลายทิศทาง ทั้งแนวแกน แนวรัศมี และแนวมุม เหมาะสำหรับงานที่ต้องการความยืดหยุ่นสูง
ออกแบบสำหรับแรงบิดสูงและงานต่อเนื่อง: สามารถทนต่อแรงกระแทกและแรงบิดหนักได้อย่างมั่นคง
วัสดุเหล็กชุบแข็งคุณภาพสูง: เพิ่มความทนทานต่อการสึกหรอและแรงกระแทกของฟันเฟือง
ฟันเฟืองแบบ Crowned Teeth: ลดแรงกระแทกและการสึกหรอของเพลาและฟันเฟืองภายใน
ระบบหล่อลื่นและซีลคุณภาพสูง: ป้องกันการรั่วซึมของน้ำมันหล่อลื่น ลดความถี่ในการบำรุงรักษา

การติดตั้ง

ตรวจสอบแนวศูนย์ของเพลาก่อนติดตั้ง เพื่อป้องกันการสึกหรอและการสั่นสะเทือน
ใช้สารหล่อลื่นที่เหมาะสมตามคำแนะนำของผู้ผลิต เพื่อให้ฟันเฟืองทำงานได้ราบรื่น
ประกอบฮับเข้ากับเพลาและขันน็อตให้แน่นตามมาตรฐาน RINGFEDER
ตรวจสอบระยะช่องว่างและแนวเพลาให้ถูกต้องเพื่อรองรับการขยายตัวของเพลา
หลังติดตั้งหมุนเพลาทดสอบเบา ๆ เพื่อตรวจสอบความเรียบร้อยและการทำงานของข้อต่อ

การใช้งาน

เหมาะสำหรับงานอุตสาหกรรมที่ต้องการการส่งกำลังต่อเนื่องและความยืดหยุ่นสูง เช่น เครื่องปั๊ม เครื่องอัดลม คอนเวเยอร์ และเครื่องจักรหนัก
รองรับแรงบิดสูงและการเยื้องศูนย์ของเพลาในระดับมาก
ใช้งานได้ทั้งในแนวนอนและแนวตั้ง ขึ้นอยู่กับลักษณะการติดตั้งของระบบ
ลดแรงเค้นและการสึกหรอของเพลาและแบริ่ง ช่วยยืดอายุการใช้งานของเครื่องจักร
เหมาะสำหรับเครื่องจักรที่ต้องการความน่าเชื่อถือสูง ลดการหยุดซ่อมบำรุงและเพิ่มประสิทธิภาพการทำงาน

ข้อมูลเฉพาะ

ข้อมูลเฉพาะ

Identifier ZCBUU	XC3320
Size	209
TKN Nm	35000
TKmax Nm	70000
ηmax 1/min	3200
d1k min-max mm	70 - 155
d2k min-max mm	70 - 155
D1 mm	318
D2 mm	209
D6 mm	245.5
C2 mm	215
E mm	6
L mm	436
L3 mm	106
SD mm	132
ΔKr mm	1.33
ΔKw	2×0.5
J 10−3kgm2	1077
VGR dm3	0.75
GWsb kg	133.1

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

หัวข้อ	รายละเอียด
ชื่อผลิตภัณฑ์	RINGFEDER Gear Couplings – Extended Universal Hubs รุ่น TNZ ZCBUU
ประเภทผลิตภัณฑ์	ข้อต่อเฟือง (Gear Coupling) ฮับสากลยาว สำหรับการส่งกำลังระหว่างเพลา
วัสดุผลิต	ผลิตจากเหล็กกล้าคุณภาพสูง ผ่านการชุบแข็งเพื่อเพิ่มความทนทานต่อแรงบิดและการสึกหรอ
โครงสร้าง	ฮับสากลยาวแบบสองชิ้น ออกแบบให้ถอดประกอบง่าย รองรับแรงบิดสูงและเพลาที่มีระยะห่างมาก
ลักษณะการเชื่อมต่อ	ใช้ระบบเฟืองภายในและภายนอก เพื่อถ่ายโอนแรงบิดและชดเชยการเยื้องศูนย์ของเพลา
ระบบหล่อลื่น	รองรับการหล่อลื่นด้วยจาระบีหรือสารหล่อลื่นอื่น เพื่อให้การหมุนราบรื่นและลดการสึกหรอ
คุณสมบัติเด่น	ลดแรงสั่นสะเทือนและแรงกระแทก ลดเสียงรบกวน เหมาะสำหรับงานต่อเนื่องและเพลาที่มีระยะทางยาว
การติดตั้ง	ติดตั้งง่ายด้วยระบบยึดมาตรฐาน ปรับแนวเพลาได้สะดวกโดยไม่ต้องถอดชิ้นส่วนหลัก
การใช้งานหลัก	ใช้เชื่อมต่อเพลาในเครื่องจักรอุตสาหกรรม เช่น มอเตอร์ ปั๊ม คอมเพรสเซอร์ และพัดลม
การบำรุงรักษา	ตรวจสอบการหล่อลื่นและระยะเยื้องศูนย์อย่างสม่ำเสมอ เพื่อลดการสึกหรอและยืดอายุการใช้งาน
มาตรฐานการผลิต	ผลิตตามมาตรฐาน RINGFEDER เพื่อความปลอดภัยและความเสถียรสูงสุด
ลักษณะเด่นเพิ่มเติม	ฮับสากลยาวพิเศษ รองรับเพลาที่มีระยะห่างมาก และสามารถปรับแต่งวัสดุหรือรูปแบบการต่อเพลาตามงานเฉพาะด้าน
