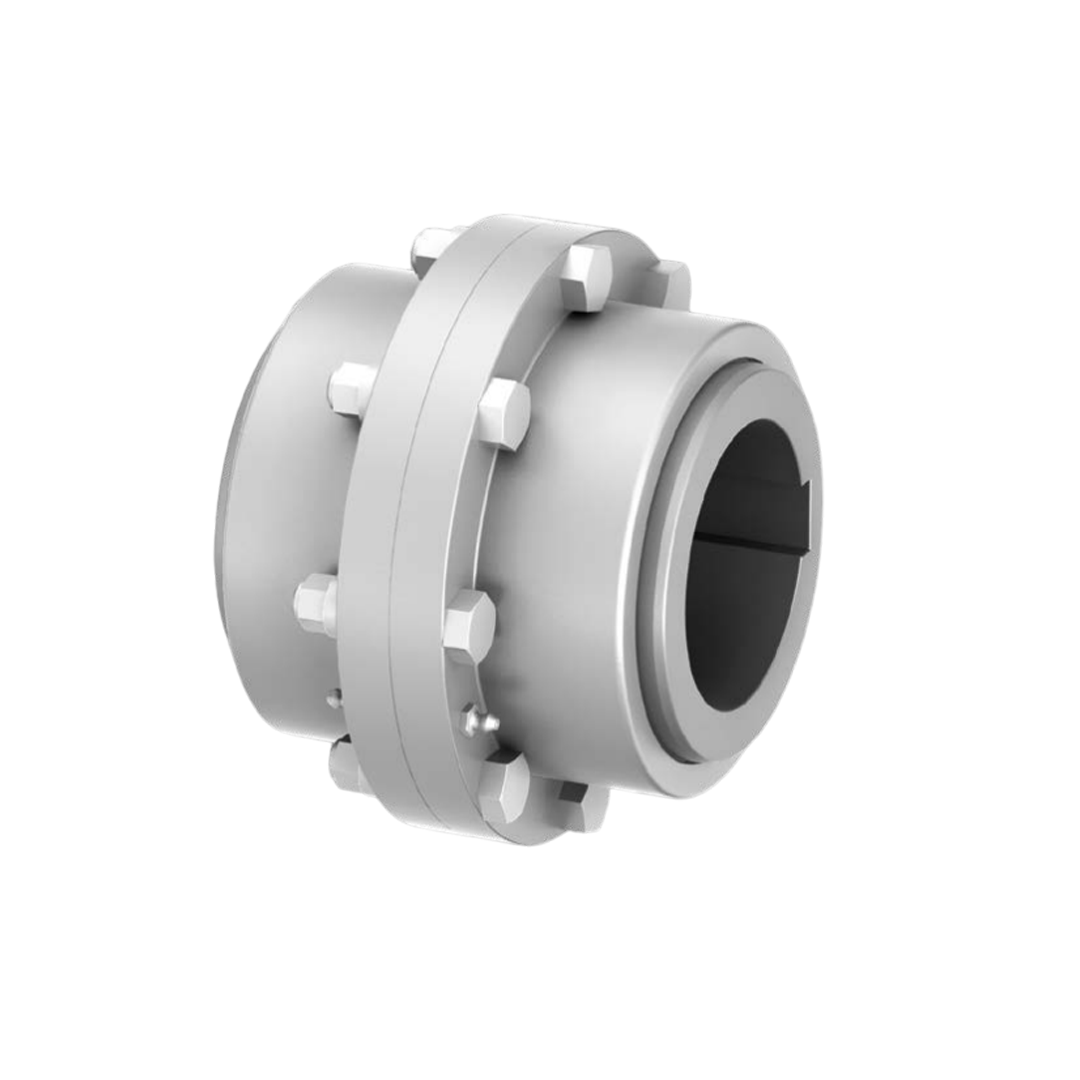

Gear Couplings RINGFEDER TNZ ZCBK XC3715 ขนาด 152

Name: Gear Couplings RINGFEDER TNZ ZCBK XC3715 ขนาด 152
Brand: RINGFEDER
SKU: TNZ ZCBK XC3715 152
Price: 6637.48 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

RINGFEDER

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

6,637.48 ฿

ลดราคา ขายหมดแล้ว

ปริมาณ

รายละเอียด Gear Couplings RINGFEDER TNZ ZCBK XC3715 ขนาด 152

ข้อต่อเฟือง (Gear Couplings) ของ RINGFEDER เป็นอุปกรณ์เชื่อมต่อเพลาที่ได้รับการออกแบบมาเพื่อรองรับงานส่งกำลังที่ต้องการความแข็งแรง ทนทาน และความแม่นยำสูง เหมาะสำหรับการใช้งานในระบบเครื่องจักรอุตสาหกรรมที่ต้องส่งถ่ายแรงบิด (Torque) ในระดับสูงและต้องการความยืดหยุ่นในแนวรัศมีและแนวแกนเพลา โดยไม่สูญเสียประสิทธิภาพในการทำงาน

เปรียบเทียบราคา RINGFEDER ตัวอื่นๆ

คุณสมบัติ

ข้อมูลคุณสมบัติ

ออกแบบแบบ Limited End Float: จำกัดการเคลื่อนที่ของเพลาในแนวแกนให้อยู่ในระยะที่เหมาะสม เพื่อรักษาความแม่นยำในการจัดแนวและลดแรงเค้นต่ออุปกรณ์ขับเคลื่อน
ฟันเฟืองแบบ Crowned Teeth: ช่วยให้การส่งกำลังราบรื่น ลดแรงกระแทกและการสึกหรอของฟันเฟืองภายใน
วัสดุเหล็กกล้าชุบแข็งคุณภาพสูง: ทนต่อแรงบิดสูงและแรงกระแทกในงานอุตสาหกรรมหนัก
โครงสร้างแข็งแรงและกะทัดรัด: เหมาะกับพื้นที่ติดตั้งจำกัดแต่ยังคงประสิทธิภาพสูง
ระบบซีลและหล่อลื่นคุณภาพสูง: ป้องกันการรั่วซึมของน้ำมันหล่อลื่น ช่วยยืดอายุการใช้งานและลดการบำรุงรักษา

การติดตั้ง

ตรวจสอบแนวศูนย์ของเพลาก่อนเริ่มติดตั้ง เพื่อป้องกันแรงสั่นสะเทือนและการสึกหรอของฟันเฟือง
ประกอบฮับเข้ากับเพลา โดยตั้งระยะ End Float ให้เหมาะสมตามคำแนะนำของผู้ผลิต
ใช้สารหล่อลื่นชนิดที่เหมาะสม เพื่อให้ฟันเฟืองภายในทำงานได้ราบรื่น
ตรวจสอบระยะช่องว่างและแนวเพลาให้ถูกต้องก่อนขันแน่นด้วยแรงตามมาตรฐาน RINGFEDER
หลังติดตั้งควรหมุนเพลาทดสอบ เพื่อให้แน่ใจว่าการทำงานของข้อต่อเป็นไปอย่างอิสระและไม่ติดขัด

การใช้งาน

เหมาะสำหรับระบบส่งกำลังที่ต้องควบคุมการเคลื่อนที่ในแนวแกนของเพลา เช่น เครื่องอัดลม ปั๊มแรงดันสูง และคอมเพรสเซอร์
ใช้ได้ในงานที่ต้องการความแม่นยำสูงในการจัดแนวเพลา และต้องการลดแรงเค้นที่เกิดกับแบริ่ง
รองรับแรงบิดสูงและการทำงานต่อเนื่องในสภาพแวดล้อมอุตสาหกรรมหนัก
สามารถใช้งานได้ทั้งในแนวนอนและแนวตั้ง
เหมาะสำหรับเครื่องจักรที่ต้องการความน่าเชื่อถือสูง ลดการหยุดซ่อมบำรุง และเพิ่มประสิทธิภาพในการทำงานของระบบส่งกำลัง

ข้อมูลเฉพาะ

ข้อมูลเฉพาะ

Identifier ZCBK	XC3715
Size	152
TKN Nm	13500
TKmax Nm	27000
ηmax 1/min	3850
d1k min-max mm	50 - 110
d2k min-max mm	50 - 110
D1 mm	240
D2 mm	152
D6 mm	181
C1 mm	90
E mm	5
L mm	185
SD mm	70
J 10−3kgm2	187
VGR dm3	2×0.190
GWsb kg	36.4

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

หัวข้อ	รายละเอียด
ชื่อผลิตภัณฑ์	RINGFEDER Gear Couplings – Type with Limited End Float รุ่น TNZ ZCBK
ประเภทผลิตภัณฑ์	ข้อต่อเฟือง (Gear Coupling) แบบจำกัดการเคลื่อนที่ตามแนวแกน (Limited End Float)
วัสดุผลิต	ผลิตจากเหล็กกล้าคุณภาพสูง ผ่านการอบชุบแข็งเพื่อเพิ่มความแข็งแรงและทนต่อแรงบิดได้ดี
โครงสร้าง	ประกอบด้วยชุดเฟืองภายในและภายนอก พร้อมกลไกจำกัดการขยับตามแนวแกน เพื่อควบคุมระยะการเคลื่อนตัวของเพลา
ลักษณะการเชื่อมต่อ	ใช้ระบบเฟืองสำหรับถ่ายโอนแรงบิดและควบคุมการเยื้องศูนย์ พร้อมมีส่วนจำกัดการเคลื่อนไหวตามแนวแกนของเพลา
ระบบหล่อลื่น	รองรับการหล่อลื่นด้วยจาระบีหรือสารหล่อลื่นอื่น เพื่อช่วยลดแรงเสียดทานและยืดอายุการใช้งาน
คุณสมบัติเด่น	ควบคุมการเคลื่อนตัวของเพลาได้แม่นยำ ลดแรงกระแทกและการสั่นสะเทือน เหมาะสำหรับระบบที่ต้องการความมั่นคงสูง
การติดตั้ง	ติดตั้งง่ายด้วยระบบยึดมาตรฐาน สามารถปรับแนวเพลาได้โดยไม่ต้องถอดชิ้นส่วนหลัก
การใช้งานหลัก	ใช้ในระบบส่งกำลังของเครื่องจักรอุตสาหกรรม เช่น ปั๊ม มอเตอร์ คอมเพรสเซอร์ หรือเครื่องกวน
การบำรุงรักษา	ควรตรวจสอบกลไกจำกัดการขยับและการหล่อลื่นเป็นประจำ เพื่อให้ระบบทำงานได้อย่างราบรื่นและปลอดภัย
มาตรฐานการผลิต	ผลิตตามมาตรฐานคุณภาพของ RINGFEDER เพื่อความทนทานและความเสถียรสูงสุดในการใช้งาน
ลักษณะเด่นเพิ่มเติม	กลไกจำกัดการขยับตามแนวแกนช่วยป้องกันความเสียหายจากแรงดึงหรือแรงดันเกิน เหมาะกับงานที่ต้องการความแม่นยำและความปลอดภัยสูง
