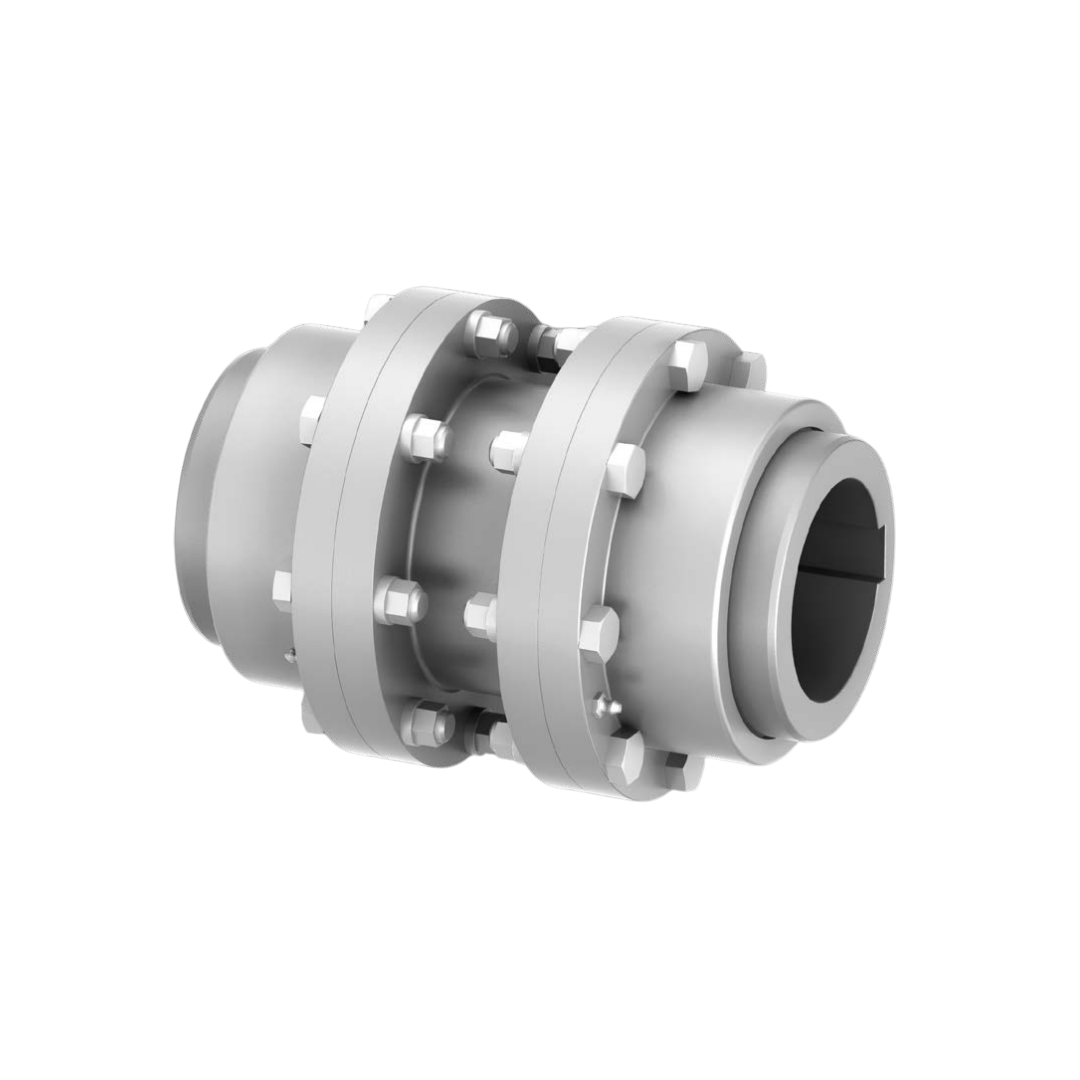

Gear Couplings RINGFEDER TNZ ZCAZ XC4120 ขนาด 209
Gear Couplings RINGFEDER TNZ ZCAZ XC4120 ขนาด 209
RINGFEDER
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
10,241.08 ฿
ราคาปกติ
ราคาโปรโมชัน
10,241.08 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Gear Couplings RINGFEDER TNZ ZCAZ XC4120 ขนาด 209
ข้อต่อเฟือง (Gear Couplings) ของ RINGFEDER เป็นอุปกรณ์เชื่อมต่อเพลาที่ได้รับการออกแบบมาเพื่อรองรับงานส่งกำลังที่ต้องการความแข็งแรง ทนทาน และความแม่นยำสูง เหมาะสำหรับการใช้งานในระบบเครื่องจักรอุตสาหกรรมที่ต้องส่งถ่ายแรงบิด (Torque) ในระดับสูงและต้องการความยืดหยุ่นในแนวรัศมีและแนวแกนเพลา โดยไม่สูญเสียประสิทธิภาพในการทำงาน
คุณสมบัติ
คุณสมบัติ
ข้อมูลคุณสมบัติ
- Standard Hub with Spacer Design: ชุดข้อต่อพร้อม Spacer เพื่อเพิ่มระยะห่างระหว่างเพลา ลดแรงเค้นและแรงสั่นสะเทือน
- ฟันเฟืองแบบ Crowned Teeth: ช่วยให้การส่งกำลังเป็นไปอย่างราบรื่น ลดแรงกระแทกและการสึกหรอ
- วัสดุเหล็กชุบแข็งคุณภาพสูง: เพิ่มความทนทานต่อแรงบิดและแรงกระแทกในงานอุตสาหกรรมหนัก
- โครงสร้างแข็งแรงและทนทาน: สามารถรองรับแรงบิดสูงและงานต่อเนื่องได้
- ระบบหล่อลื่นและซีลคุณภาพสูง: ป้องกันการรั่วซึมของน้ำมันหล่อลื่น ลดความถี่ในการบำรุงรักษา
การติดตั้ง
- ตรวจสอบแนวศูนย์ของเพลาก่อนติดตั้ง เพื่อให้เพลาสามารถหมุนได้อย่างราบรื่น
- ประกอบฮับทั้งสองด้านพร้อม Spacer ให้ตรงตามตำแหน่งที่กำหนด
- ใช้สารหล่อลื่นที่เหมาะสมตามคำแนะนำของผู้ผลิต เพื่อให้ฟันเฟืองทำงานได้อย่างราบรื่น
- ตรวจสอบระยะช่องว่างและแนวเพลาให้ถูกต้องก่อนขันน็อตยึด
- หลังติดตั้งหมุนเพลาทดสอบเพื่อให้แน่ใจว่าข้อต่อทำงานได้อิสระและไม่มีแรงฝืด
การใช้งาน
- เหมาะสำหรับเครื่องจักรอุตสาหกรรมที่ต้องการระยะห่างระหว่างเพลา เช่น เครื่องปั๊ม. เครื่องอัดลม. คอนเวเยอร์
- ลดแรงเค้นและการสั่นสะเทือนระหว่างเพลาและแบริ่ง
- รองรับแรงบิดสูงและงานต่อเนื่องในสภาวะอุตสาหกรรมหนัก
- ใช้งานได้ทั้งในแนวนอนและแนวตั้ง ขึ้นอยู่กับลักษณะของระบบ
- เพิ่มความน่าเชื่อถือและยืดอายุการใช้งานของเครื่องจักร
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Identifier ZCAZ | XC4120 |
| Size | 209 |
| TKN Nm | 35000 |
| TKmax Nm | 70000 |
| ηmax 1/min | On request |
| d1k min-max mm | 70 - 155 |
| d2k min-max mm | 70 - 155 |
| D1 mm | 318 |
| D2 mm | 209 |
| D6 mm | 245.5 |
| C1 mm | 120 |
| Emin mm | 188 |
| Lmin mm | 428 |
| L3 mm | 106 |
| L5min mm | 130 |
| SD mm | 92 |
| ΔKr mm | Depends on E |
| ΔKw degree | 2×0.5 |
| J 10−3kgm2 | Depends on E |
| VGR dm3 | 2×0.375 |
| GWsb kg | Depends on E |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| หัวข้อ | รายละเอียด |
| ชื่อผลิตภัณฑ์ | RINGFEDER Gear Couplings – Standard Hubs and Spacer รุ่น TNZ ZCAZ |
| ประเภทผลิตภัณฑ์ | ข้อต่อเฟือง (Gear Coupling) แบบฮับมาตรฐานพร้อมสเปเซอร์สำหรับการส่งกำลัง |
| วัสดุผลิต | ผลิตจากเหล็กกล้าคุณภาพสูง ผ่านการชุบแข็งเพื่อเพิ่มความทนทานต่อแรงบิดและการสึกหรอ |
| โครงสร้าง | ประกอบด้วยฮับมาตรฐานสองชิ้นและสเปเซอร์กลาง ออกแบบให้ถอดประกอบง่ายและรองรับแรงบิดสูง |
| ลักษณะการเชื่อมต่อ | ระบบเฟืองภายในและภายนอกช่วยถ่ายโอนแรงบิดระหว่างเพลา พร้อมสเปเซอร์เพื่อปรับระยะเพลา |
| ระบบหล่อลื่น | รองรับการหล่อลื่นด้วยจาระบีหรือสารหล่อลื่นอื่น เพื่อให้การหมุนราบรื่นและลดการสึกหรอ |
| คุณสมบัติเด่น | ชดเชยการเยื้องศูนย์และแรงสั่นสะเทือนได้ดี ลดเสียงรบกวน เหมาะสำหรับงานต่อเนื่อง |
| การติดตั้ง | ติดตั้งง่ายด้วยระบบยึดมาตรฐาน สามารถปรับแนวเพลาได้สะดวกโดยไม่ต้องถอดชิ้นส่วนหลัก |
| การใช้งานหลัก | ใช้เชื่อมต่อเพลาในเครื่องจักรอุตสาหกรรม เช่น มอเตอร์ ปั๊ม คอมเพรสเซอร์ และพัดลม |
| การบำรุงรักษา | ตรวจสอบการหล่อลื่นและระยะเยื้องศูนย์ของเพลาอย่างสม่ำเสมอ เพื่อยืดอายุการใช้งาน |
| มาตรฐานการผลิต | ผลิตตามมาตรฐาน RINGFEDER เพื่อความปลอดภัยและความเสถียรสูงสุด |
| ลักษณะเด่นเพิ่มเติม | สเปเซอร์กลางช่วยปรับระยะเพลาให้เหมาะสม รองรับการใช้งานที่ต้องการความยืดหยุ่นในระบบส่งกำลัง |
