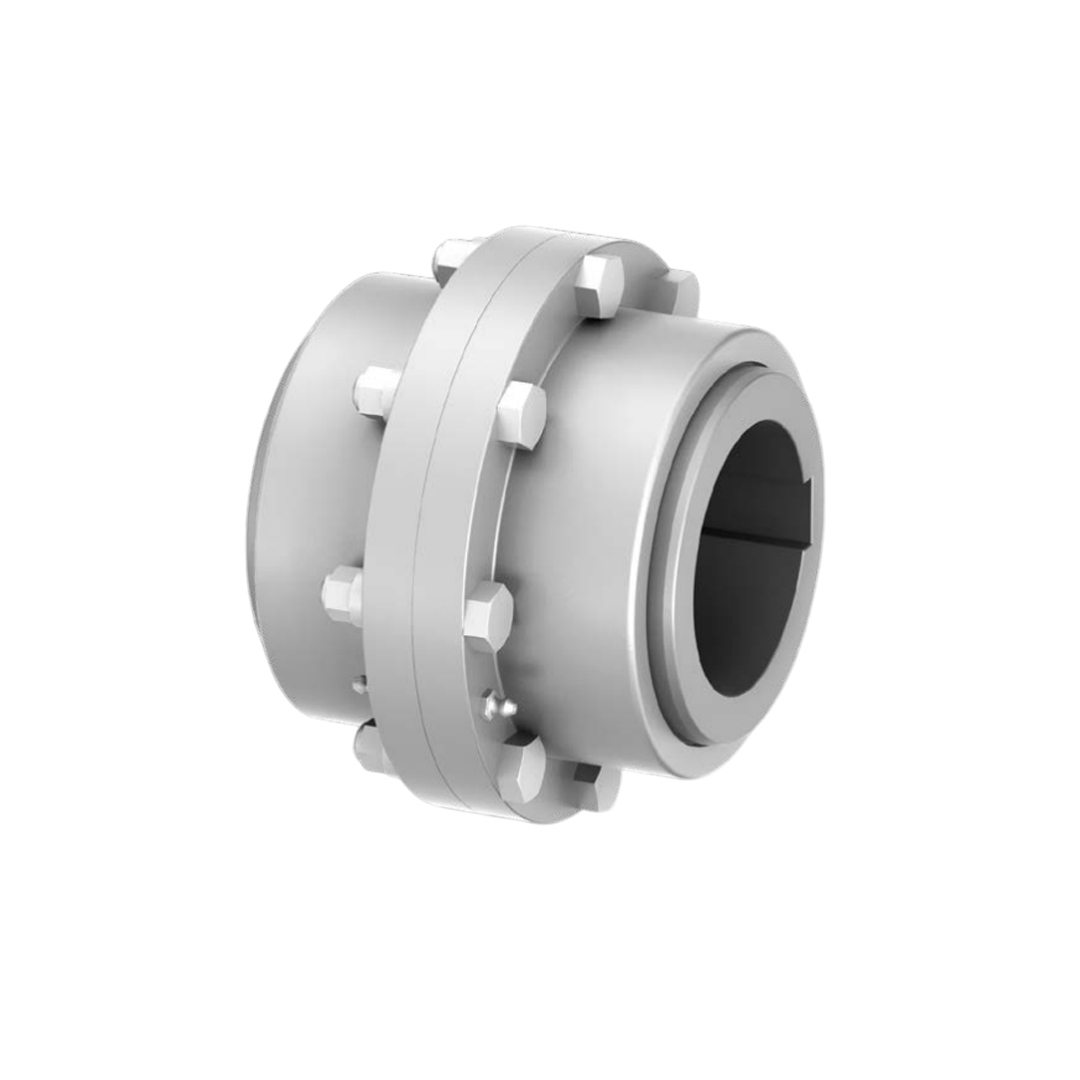

Gear Couplings RINGFEDER TNZ ZCA XC2130 ขนาด 305
Gear Couplings RINGFEDER TNZ ZCA XC2130 ขนาด 305
RINGFEDER
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
15,174.89 ฿
ราคาปกติ
ราคาโปรโมชัน
15,174.89 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Gear Couplings RINGFEDER TNZ ZCA XC2130 ขนาด 305
ข้อต่อเฟือง (Gear Couplings) ของ RINGFEDER เป็นอุปกรณ์เชื่อมต่อเพลาที่ได้รับการออกแบบมาเพื่อรองรับงานส่งกำลังที่ต้องการความแข็งแรง ทนทาน และความแม่นยำสูง เหมาะสำหรับการใช้งานในระบบเครื่องจักรอุตสาหกรรมที่ต้องส่งถ่ายแรงบิด (Torque) ในระดับสูงและต้องการความยืดหยุ่นในแนวรัศมีและแนวแกนเพลา โดยไม่สูญเสียประสิทธิภาพในการทำงาน
คุณสมบัติ
คุณสมบัติ
ข้อมูลคุณสมบัติ
- ออกแบบเพื่อการส่งกำลังสูง: ชุดข้อต่อ (Gear Coupling) แบบ TNZ ZCA ถูกออกแบบให้รองรับแรงบิดสูง เหมาะสำหรับระบบส่งกำลังในอุตสาหกรรมหนัก
- วัสดุคุณภาพสูง: ผลิตจากเหล็กกล้าชุบแข็ง เพิ่มความทนทานต่อการสึกหรอและแรงกระแทก
- การออกแบบฟันเฟืองภายในและภายนอก (Internal–External Teeth): ช่วยให้การส่งกำลังเป็นไปอย่างราบรื่น ลดแรงกระแทกและการสั่นสะเทือนระหว่างการทำงาน
- โครงสร้างกะทัดรัด (Compact Design): ประหยัดพื้นที่ติดตั้งและน้ำหนักเบาเมื่อเทียบกับแรงบิดที่รับได้
- ระบบหล่อลื่นและซีลคุณภาพสูง: ป้องกันการรั่วซึมของน้ำมันหล่อลื่นและลดการบำรุงรักษา
การติดตั้ง
- ควรตรวจสอบแนวศูนย์กลางของเพลาให้ตรงก่อนติดตั้ง เพื่อป้องกันการสึกหรอของฟันเฟืองภายใน
- ใช้สารหล่อลื่นที่เหมาะสมตามคำแนะนำของผู้ผลิต เพื่อยืดอายุการใช้งานของชุดข้อต่อ
- ยึดข้อต่อด้วยแรงบิดตามมาตรฐานการติดตั้งของ RINGFEDER เพื่อป้องกันการหลวมระหว่างการใช้งาน
- ตรวจสอบระยะห่างระหว่างฮับ (Hub Distance) และแนวเพลาก่อนการขันแน่นขั้นสุดท้าย
- ควรทดสอบการหมุนเพลาเบา ๆ หลังติดตั้ง เพื่อให้แน่ใจว่าการประกอบถูกต้องและไม่มีแรงฝืด
การใช้งาน
- ใช้ในระบบส่งกำลังของเครื่องจักรอุตสาหกรรม เช่น ปั๊ม พัดลม คอมเพรสเซอร์ และคอนเวเยอร์
- เหมาะสำหรับงานที่มีแรงบิดสูงและความเร็วรอบปานกลางถึงสูง
- ใช้ได้ดีในสภาวะแวดล้อมที่ต้องการความทนทาน เช่น โรงงานเหล็ก โรงไฟฟ้า และระบบขับเคลื่อนหลักในสายการผลิต
- สามารถรองรับการเยื้องศูนย์ของเพลาในแนวรัศมี แนวแกน และแนวมุม ได้ในระดับหนึ่ง
- เหมาะสำหรับงานที่ต้องการความน่าเชื่อถือสูงและลดการหยุดเครื่องเพื่อบำรุงรักษา
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Identifier ZCA | XC2130 |
| Size | 305 |
| TKN Nm | 150000 |
| TKmax Nm | 300000 |
| ηmax 1/min | 2100 |
| d1k min-max mm | 120 - 230 |
| d2k min-max mm | 120 - 230 |
| D1 mm | 457 |
| D2 mm | 305 |
| D6 mm | 366 |
| C1 mm | 190 |
| E mm | 8 |
| EI1 mm | 58 |
| EI2 mm | 108 |
| L mm | 388 |
| LI1 mm | 438 |
| LI2 mm | 488 |
| L3 mm | 166 |
| SD mm | 148 |
| ΔKr | 2.16 |
| ΔKw degree | 2×0.5 |
| J 10−3kgm2 | 4830 |
| VGR dm3 | 3.33 |
| GWsb kg | 265.9 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| หัวข้อ | รายละเอียด |
| ชื่อผลิตภัณฑ์ | RINGFEDER Gear Couplings – Standard Hubs รุ่น TNZ ZCA |
| ประเภทผลิตภัณฑ์ | ข้อต่อเฟือง (Gear Coupling) สำหรับการส่งกำลังแบบมาตรฐาน |
| วัสดุผลิต | ผลิตจากวัสดุโลหะคุณภาพสูง ทนต่อแรงบิดและการสึกหรอได้ดี |
| โครงสร้าง | ออกแบบเป็นข้อต่อเฟืองสองชิ้น พร้อมฮับมาตรฐาน เพื่อการถอดประกอบและบำรุงรักษาง่าย |
| การเชื่อมต่อ | ใช้ระบบเฟืองภายในและภายนอก เพื่อรองรับการเยื้องแนวและการสั่นสะเทือนได้ดี |
| การหล่อลื่น | รองรับการใช้งานทั้งแบบหล่อลื่นด้วยจาระบีและแบบไม่ต้องหล่อลื่น ขึ้นอยู่กับลักษณะการใช้งาน |
| คุณสมบัติเด่น | ทนแรงบิดสูง ลดแรงสั่นสะเทือนและเสียงรบกวนได้ดี เหมาะกับการใช้งานต่อเนื่อง |
| การติดตั้ง | ติดตั้งง่ายด้วยระบบสลักหรือสกรูยึดมาตรฐาน สามารถปรับแนวเพลาได้สะดวก |
| การใช้งานหลัก | ใช้เชื่อมต่อเพลาในระบบส่งกำลังของเครื่องจักรอุตสาหกรรม เช่น ปั๊ม พัดลม มอเตอร์ หรือเครื่องกวน |
| การบำรุงรักษา | ตรวจสอบการหล่อลื่นและระยะเยื้องศูนย์อย่างสม่ำเสมอ เพื่อยืดอายุการใช้งานของข้อต่อ |
| มาตรฐานการผลิต | ผลิตตามมาตรฐานสากลของ RINGFEDER เพื่อความปลอดภัยและความเชื่อถือได้สูงสุด |
| ลักษณะเด่นเพิ่มเติม | สามารถปรับแต่งตามความต้องการของผู้ใช้งาน ทั้งในด้านวัสดุและรูปแบบการต่อเพลา |
