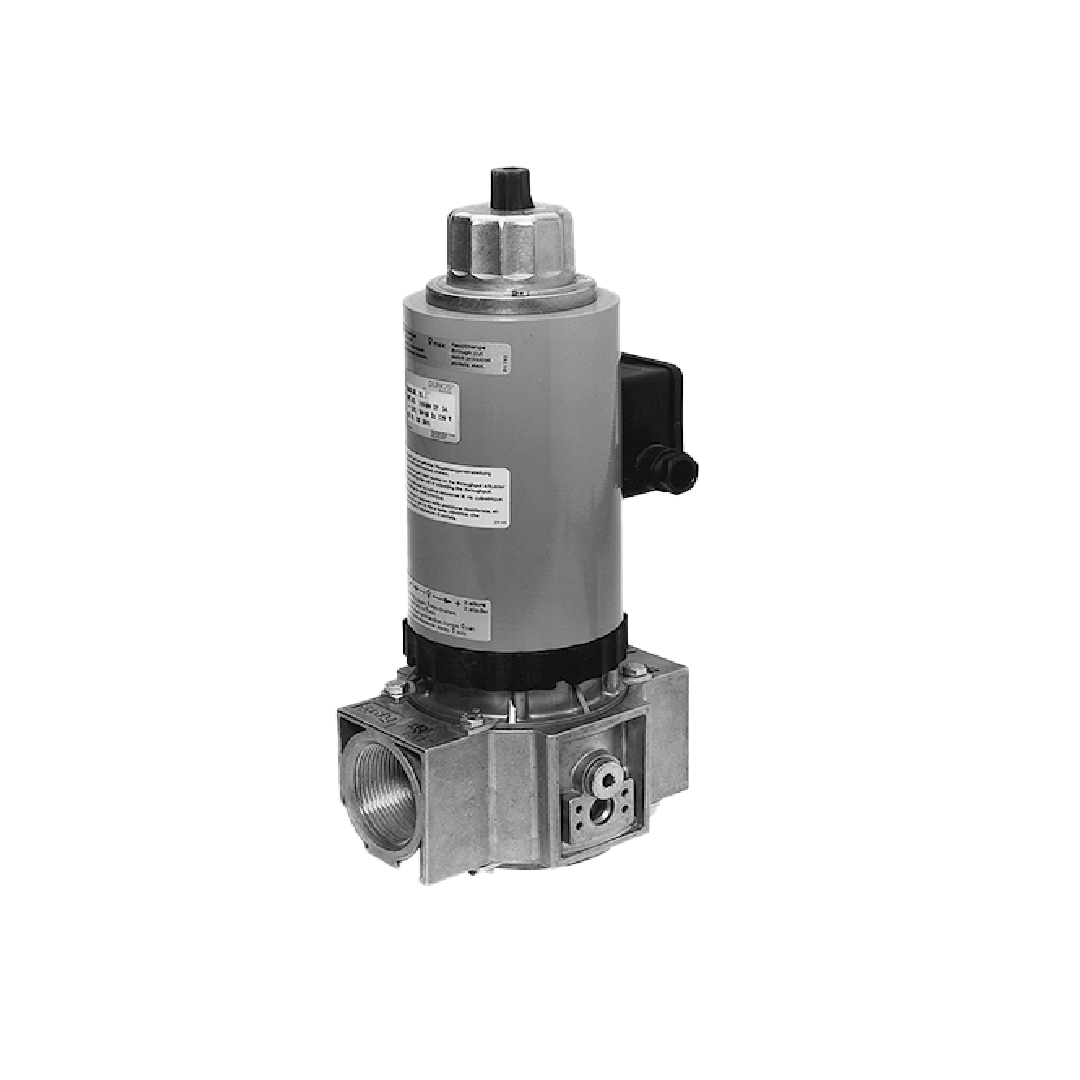

Dungs ZRDLE/5: Two-stage safety solenoid valve ZRDLE 420/5

สัมผัสขีดสุดของเทคโนโลยีวาล์วความจุสูงด้วย DUNGS ZRDLE 420/5 อุปกรณ์ควบคุมสองจังหวะที่ออกแบบมาสำหรับระบบทำความร้อนสเกลใหญ่ แบรนด์ DUNGS โดดเด่นในการออกแบบระบบไฮดรอลิกหน่วงเวลาที่ช่วยให้การปล่อยแก๊สปริมาณมหาศาลเข้าสู่เตาเผาเป็นไปอย่างค่อยเป็นค่อยไป ป้องกันไม่ให้เกิดสภาวะแก๊สล้นหรือไฟดับกะทันหัน รุ่นนี้มาพร้อมความสามารถในการรองรับแรงดันที่ยอดเยี่ยม พร้อมระบบซีลที่แน่นหนาเป็นพิเศษ ช่วยให้การควบคุมกระบวนการผลิตเชิงความร้อนมีความนิ่งและปลอดภัยสูงสุด ตอบสนองมาตรฐานวิศวกรรมยุโรปอย่างสมบูรณ์แบบ

คุณสมบัติ

• รองรับการทำงานในระบบเบิร์นเนอร์ที่ใช้เชื้อเพลิงก๊าซความดันปานกลางถึงสูง
• ชุดปรับความเร็วไฮดรอลิกป้องกันการกระพือของเปลวไฟขณะสลับจากสเตจ 1 เป็นสเตจ 2
• มีขนาดหน้าแปลนที่แข็งแรงเป็นพิเศษเพื่อรองรับน้ำหนักของระบบท่อก๊าซขนาดใหญ่
• ตอบสนองการสลับการทำงานระหว่างโหมด High-Fire และ Low-Fire ได้อย่างสมบูรณ์แบบ
• รับประกันการปิดสนิทแบบไร้รอยรั่ว (Zero Leakage) ตามมาตรฐานระบบก๊าซระดับสากล

ข้อมูลจำเพาะ

• พิกัดรองรับก๊าซระบบ Two-stage: 360 mbar ตลอดอายุการใช้งาน
• ขนาดพอร์ตเชื่อมต่อสูงสุดในซีรีส์ 4xx: เกรียวท่อ Rp 2 นิ้ว
• แหล่งจ่ายไฟฟ้าคอยล์หลัก/รอง: 220 V AC 50/60Hz
• ความปลอดภัย: มาตรฐานวาล์ว Class A รับประกันการซีลปิดสนิททั้งสองชั้น
• ดีไซน์โมดูลาร์: สามารถประกบเข้ากับกรองก๊าซ (Gas filter) หรือเรกูเลเตอร์ของ DUNGS ได้โดยตรง

Type		DN/Rp	Pmax. [VA]	Order No.	Imax. ~(AC) 230 V	Imax. ~(AC) 230 V	Opening time	Dimensions [mm]						Weight [kg]
								a	b	c	d	e	f
ZRDLE 420/5	360 mbar	Rp 2	90	153 880	0.14	0.27	20 s	95	170	300	130	345	410	10.4

ข้อมูลทางเทคนิค

• แรงดันจำกัดสูงสุด (Limit Pressure Capacity): 360 mbar
• ประเภทเกลียวข้อต่อ (Thread Type Connection): เกลียว Rp 2
• หลักการทำงานของลิ้นวาล์ว (Valve Disc Principle): ยกตัวช้าด้วยระบบไฮดรอลิกแดมเปอร์
• รอบเวลาของจังหวะที่สอง (Second Stage Timing): ตอบสนองเปิดเต็มที่อย่างนุ่มนวล
• สภาพอากาศที่เหมาะสม (Climatic Suitability): ใช้งานได้ทั้งในร่มและกึ่งกลางแจ้ง

เอกสารข้อมูล

Dungs ZRDLE/5: Two-stage safety solenoid valve ZRDLE 420/5 Data Sheet
