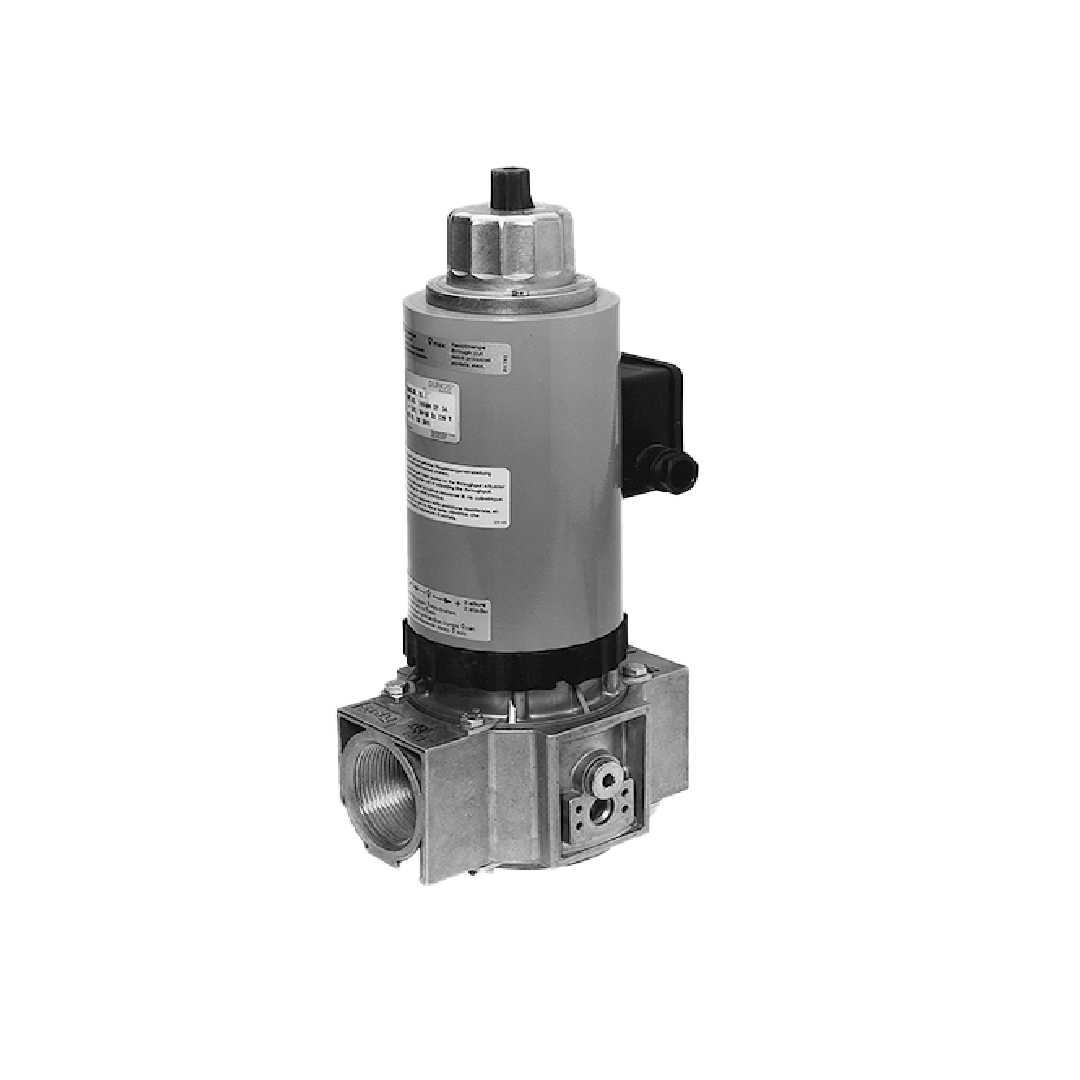

• Dungs ZRDLE/5: Two-stage safety solenoid valve ZRDLE 407/5
1 1

Dungs ZRDLE/5: Two-stage safety solenoid valve ZRDLE 407/5

Dungs ZRDLE/5: Two-stage safety solenoid valve ZRDLE 407/5

DUNGS

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
0.00 ฿
0.00 ฿
ลดราคา ขายหมดแล้ว

รายละเอียด Dungs ZRDLE/5: Two-stage safety solenoid valve ZRDLE 407/5

Dungs ZRDLE/5: Two-stage safety solenoid valve ZRDLE 407/5 โซลินอยด์วาล์วความปลอดภัยแบบ 2 ขั้นตอน ZRDLE/5 ของ Dungsเป็นส่วนประกอบที่สำคัญในระบบเตาเผาแก๊ส ช่วยให้การทำงานปลอดภัยและมีประสิทธิภาพ วาล์วเหล่านี้ได้รับการออกแบบมาโดยเฉพาะเพื่อยึด จำกัด ปิด และปล่อยก๊าซไปยังเตาเผาแก๊สและเครื่องใช้ไฟฟ้า ช่วยให้ควบคุมการไหลของก๊าซได้อย่างแม่นยำ กลไกการเปิดช้าช่วยให้มั่นใจได้ว่าเตาจะเริ่มทำงานอย่างควบคุมได้และปลอดภัย จังหวะเร็วสามารถปรับได้เพื่อเพิ่มประสิทธิภาพการทำงานของวาล์วสำหรับการใช้งานเฉพาะ ออกแบบที่ปิดปกติและการปิดอย่างรวดเร็วช่วยเพิ่มความปลอดภัยในกรณีฉุกเฉิน การติดตั้งวาล์วโซลินอยด์นิรภัยสองขั้นตอน Dungs ZRDLE/5 เข้ากับระบบแก๊สของคุณ จะช่วยเพิ่มความปลอดภัย ประสิทธิภาพ และความน่าเชื่อถือ ทำให้มั่นใจในการปกป้องผู้คนและทรัพย์สิน

คุณสมบัติ

วาล์วโซลินอยด์ความปลอดภัย DUNGS ZR... เป็นวาล์วปิดอัตโนมัติสองขั้นตอน ตามมาตรฐาน EN 161 สำหรับเตาแก๊สและเครื่องใช้แก๊ส

  • ความดันใช้งานสูงสุด สูงสุด 360 mbar (36 kPa)
  • Class A, Group 2 ตามมาตรฐาน EN 161
  • ปิดปกติ
  • ปิดเร็ว
  • เปิดช้าพร้อมจังหวะเร็วที่ปรับได้สำหรับปริมาณแก๊สเริ่มต้น: ZRDLE
  • ปริมาณหลักและปริมาณบางส่วนสามารถปรับได้: ZRDLE
  • โซลินอยด์ DC, การเดินสายไดโอดแก้ไขสัญญาณรบกวนคลื่นวิทยุในกล่องเทอร์มินัล
  • สามารถติดตั้งสัญญาณติดต่อตำแหน่งปิดเพื่อตรวจสอบตำแหน่งปิดของวาล์ว
  • เกลียวท่อตามมาตรฐาน ISO 7/1
  • ข้อต่อแบบหน้าแปลนตามมาตรฐาน DIN EN 1092-1
  • ทำงานได้อย่างน่าเชื่อถือ ทนทาน และไม่ต้องบำรุงรักษา

การใช้งาน Two-stage safety solenoid valves ZRDLE/5 Dungs

วาล์วโซลินอยด์นี้ใช้สำหรับควบคุม ป้องกัน จำกัด ปิด และปล่อยการจ่ายแก๊สไปยังเตาแก๊สและเครื่องใช้แก๊ส วาล์วโซลินอยด์ความปลอดภัย DUNGS ZR... เหมาะสำหรับแก๊สกลุ่ม 1, 2, 3 และสื่อกลางที่เป็นแก๊สเฉื่อยอื่นๆ

การรับรอง Two-stage safety solenoid valves ZRDLE/5 Dungs

ใบรับรองการทดสอบประเภท EC ตามข้อบังคับเกี่ยวกับเครื่องใช้แก๊สของ EC ได้รับการรับรองในประเทศผู้บริโภคแก๊สที่สำคัญอื่นๆ

ข้อมูลเทคนิค

เส้นผ่านศูนย์กลางที่กำหนด เกลียวท่อตามหน้าแปลน ISO 7/1 Rp 3/4 1 1 1/2 2 Connection flange (PN 16) as per DIN EN 1092-1
ความดันใช้งานสูงสุด up to 360 mbar (36 kPa)
Solenoid valve Valve as per EN 161, Class A, Group 2, two-stage mode, EN 1531
เวลาปิด < 1 s
เวลาเปิดทำการ approx. 20 s at approx. +20°C and without fast stroke
Fast stroke Manually adjustable
การปรับระดับเสียงหลัก Manually adjustable
การปรับระดับเสียงบางส่วน Manually adjustable
วัสดุของชิ้นส่วนลำเลียงก๊าซ Housing: aluminium, steel, brass Seals: NBR basis
แรงดัน/ความถี่ 50-60 Hz, 230 V AC (+10% -15%); further voltages on request
คะแนน / การใช้พลังงาน Refer to type overview
ระยะเวลาการเปิดเครื่อง 1
ระดับการป้องกัน IP 54, IP 65 on request
การเชื่อมต่อไฟฟ้า At screw terminals via PG* 11 cable gland (* = heavy-gauge conduit thread)
อัตราการสลับ max. 100/h
การเชื่อมต่อการวัด/การจุดระเบิดของแก๊ส G 1/4 ISO 228, on both sides in inlet section, additionally G 3/4 on inlet side, from size DN 40 (flange) upwards
กับดักสิ่งสกปรก Sieve installed, mesh width 1 mm
อุณหภูมิแวดล้อม -15 ° C to +60 ° C
ตำแหน่งการติดตั้ง Solenoid from vertically upright to horizontally lying
หน้าสัมผัสสัญญาณตำแหน่งปิด Type K01/1, DIN-tested
ระบบตรวจสอบวาล์ว Type VDK 200 A S02, mountable via G 1/4 test connection, Type VPS 504, mountable on housing Rp 3/4 to Rp 2 with adapter
ส่วนประกอบ K01 closed position signal contact, see Datasheet 12.01

ข้อมูลเฉพาะ / ขนาดสินค้า

Type 360 mbar DN/Rp Pmax. [VA] Order No. I max. ~(AC) 230 V I max. ~(AC) 230 V Opening time Dimensions [mm] Weight [kg]
a b c d e f
ZRDLE 407/5 Rp 3/4 52 153 820 0.1 0.14 20 s 75 100 235 80 260 300 4
