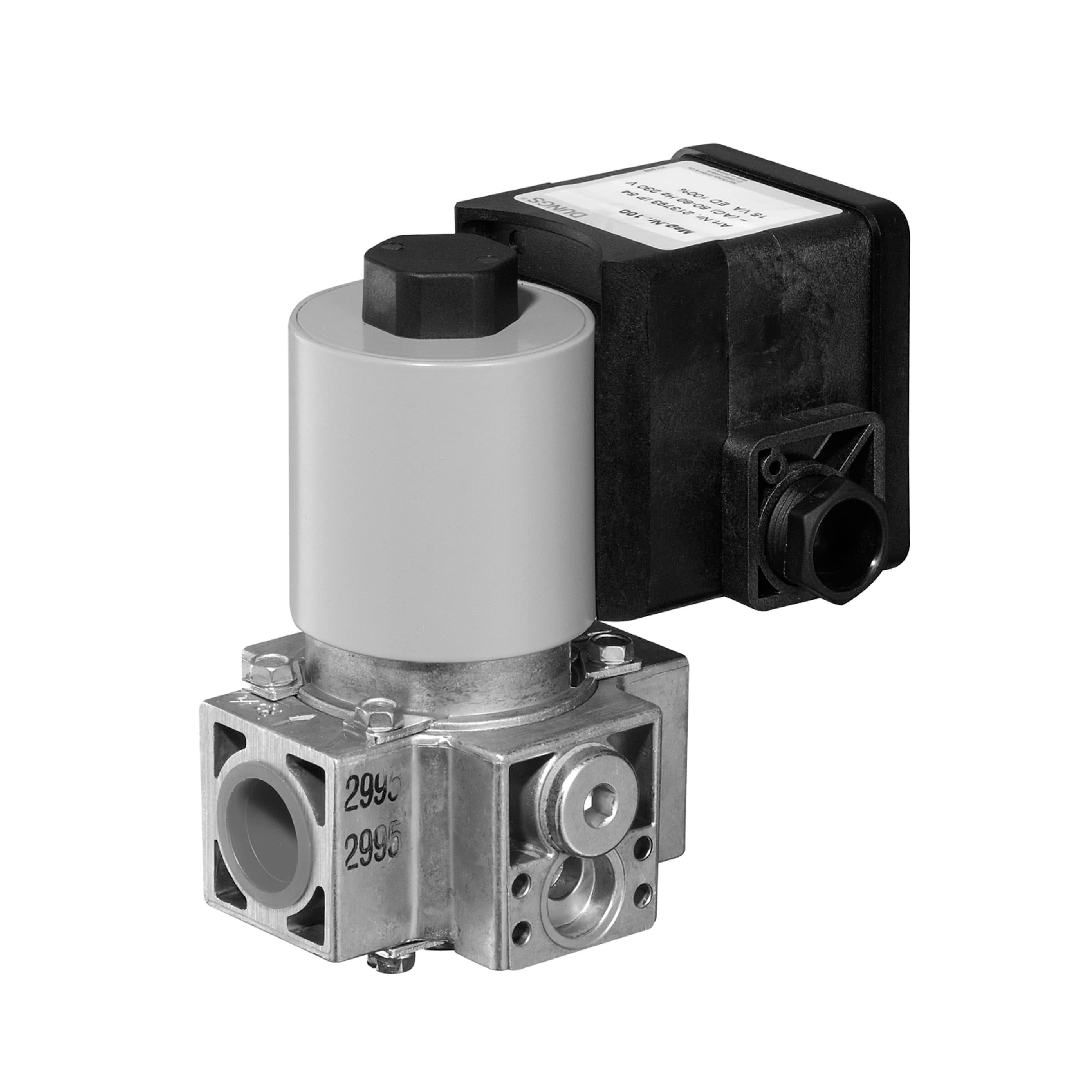

Dungs Single-stage safety solenoid valves MVDLE 507/5

Name: Dungs Single-stage safety solenoid valves MVDLE 507/5
Brand: DUNGS
SKU: MVDLE 507/5
Availability: InStock

DUNGS

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

0.00 ฿

ลดราคา ขายหมดแล้ว

ปริมาณ

รายละเอียด Dungs Single-stage safety solenoid valves MVDLE 507/5

Dungs Single-stage safety solenoid valves MVDLE 507/5 Dungs นำเสนอโซลินอยด์วาล์วนิรภัยแบบขั้นซึ่งออกแบบมาเพื่อให้แน่ใจถึงการทำงานที่ปลอดภัยและเชื่อถือได้ของเครื่องเผาแก๊สและเครื่องใช้ไฟฟ้า วาล์วเหล่านี้เป็นส่วนประกอบสำคัญในแอปพลิเคชันต่างๆ โดยให้การควบคุมที่แม่นยำและปิดการจ่ายแก๊สอัตโนมัติในกรณีฉุกเฉินวาล์วมีการออกแบบที่กะทัดรัดและประหยัดพื้นที่ ทำให้ติดตั้งได้ง่าย สร้างขึ้นด้วยวัสดุคุณภาพสูงเพื่อประสิทธิภาพและความน่าเชื่อถือที่ยาวนาน ด้วยการนำวาล์วโซลินอยด์นิรภัยแบบขั้นตอนเดียวของ Dungs มาใช้ในระบบแก๊สของคุณ คุณสามารถปรับปรุงความปลอดภัย ความน่าเชื่อถือ และประสิทธิภาพได้ ทำให้มั่นใจในการปกป้องผู้คนและทรัพย์สิน

เปรียบเทียบราคา Safety Solenoid Valve ตัวอื่นๆ

คุณสมบัติ

โซลินอยด์วาล์วนิรภัย DUNGS MVD, MVD/5, MVDLE/5 เป็นส่วนประกอบสำคัญสำหรับอุปกรณ์ที่ใช้ก๊าซ โดยมีกลไกความปลอดภัยที่แข็งแกร่งและเชื่อถือได้ ต่อไปนี้คือรายละเอียดของคุณสมบัติหลัก

คุณสมบัติหลัก

วาล์วปิดอัตโนมัติแบบขั้นตอนเดียว:การออกแบบนี้รับประกันว่าจะปิดผนึกอย่างแน่นหนาเมื่อปิดวาล์ว ป้องกันการรั่วไหลของก๊าซ
ปกติปิด: วาล์วจะยังคงปิดอยู่จนกว่าจะมีการเปิดใช้งานโดยสัญญาณไฟฟ้า ซึ่งจะช่วยเพิ่มความปลอดภัย
สูงสุด200, 360 หรือ 500 มิลลิบาร์ (20, 36 หรือ 50 kPa):วาล์วได้รับการออกแบบมาให้ทำงานได้อย่างปลอดภัยภายในช่วงแรงดันเหล่านี้
MVD: เปิดอย่างรวดเร็วเพื่อตอบสนองอย่างรวดเร็วในแอพพลิเคชั่นบางประเภท
MVDLE: เปิดช้าพร้อมจังหวะเร็วที่ปรับได้เพื่อการสตาร์ทที่ควบคุมได้ ตามด้วยการปิดอย่างรวดเร็วเพื่อความปลอดภัย
ปรับปริมาตรหลักได้ (MVD/MVDLE) ช่วยให้ควบคุมการไหลของก๊าซผ่านวาล์วได้อย่างแม่นยำ
โซลินอยด์ DC, สายไฟเรียงกระแสพร้อมการป้องกันสัญญาณรบกวนวิทยุช่วยให้การทำงานเชื่อถือได้และลดการรบกวนทางแม่เหล็กไฟฟ้าให้เหลือน้อยที่สุด
กล่องขั้วต่อพร้อมข้อต่อสกรู PG: ให้จุดเชื่อมต่อสายไฟที่ปลอดภัยและเข้าถึงได้ง่าย
สัญญาณสัมผัสตำแหน่งปิดแบบติดตั้งได้ (.../5): ช่วยให้สามารถตรวจสอบตำแหน่งปิดของวาล์วจากระยะไกลได้ เพิ่มความปลอดภัยและการบำรุงรักษา
เกลียวท่อตามมาตรฐาน ISO 7/1: เกลียวท่อมาตรฐานสำหรับการติดตั้งที่ง่ายดาย
การเชื่อมต่อหน้าแปลนตาม DIN EN 1092-1:การเชื่อมต่อหน้าแปลนเสริมสำหรับการกำหนดค่าการติดตั้งทางเลือก
ฟังก์ชันที่เชื่อถือได้ ทนทานและไม่ต้องบำรุงรักษา:ออกแบบมาเพื่อการทำงานระยะยาวโดยไม่มีปัญหา
ตามคำขอ ออกแบบโดยไม่ใช้โลหะที่ไม่ใช่เหล็ก:รองรับความต้องการในการติดตั้งเฉพาะหรือความชอบด้านวัสดุ

การใช้งาน

โซลินอยด์วาล์วถูกใช้สำหรับการรักษาความปลอดภัย จำกัด- ing ปิด และปลดปล่อยอุปทานแก๊สไปยัง เตาเผาแก๊สและเครื่องใช้แก๊ส DUNGS โซลินอยด์วาล์วเพื่อความปลอดภัย MV ... เหมาะสำหรับแก๊สของครอบครัว 1, 2, 3 และ สื่อแก๊สที่เป็นกลางอื่น ๆ

Approval

ใบรับรองการทดสอบประเภท EU ตาม

กฎระเบียบเครื่องใช้ไฟฟ้า EU-Gas
ข้อบังคับอุปกรณ์แรงดันไฟฟ้าของสหภาพยุโรป

การอนุมัติในการบริโภคก๊าซที่สำคัญอื่น ๆ

ing countries.

การออกแบบพิเศษสำหรับอเมริกาเหนือ
ตลาดที่มีการลงทะเบียน U, FM และ CSA.

ข้อมูลเทคนิค

เส้นผ่านศูนย์กลางที่กำหนด เกลียวท่อตามมาตรฐาน ISO 7/1, Rp หน้าแปลน	10 ,15,20 ,25 ,40 ,50, 65, 80 ,100 ,125 ,150 3/8 ,1/2 ,3/4 ,1 ,1 1/2 ,2, 2 1/2 Connection flange (PN 16) as per DIN EN 1092-1
ความดันใช้งานสูงสุด	up to 200 mbar (20 kPa), 360 mbar (36 kPa) or up to 500 mbar (50 kPa) - refer to type overview
Solenoid valve	Valve as per EN 161, Class A, Group 2, single-stage mode
เวลาปิด	< 1 s
เวลาเปิดทำการ	< 1 s for MVDLE approx. 20 s at room temperature 20 °C and without fast stroke
Fast stroke	Adjustable
การปรับระดับเสียงหลัก	Manually adjustable on MVD and MVDLE
วัสดุของชิ้นส่วนลำเลียงก๊าซ	Housing: aluminium, steel, brass Seals: NBR basis
แรงดัน/ความถี่	230 V AC (+10 % -15 %); 50-60 Hz - other voltages on request Solenoids 60E, 61E in 24-28 VDC external activation of solenoid coils required, see operating and mounting instructions
คะแนน / การใช้พลังงาน	Refer to type overview
ระยะเวลาการเปิดเครื่อง	100 %
ระดับการป้องกัน	IP 54, IP 65 on request
การเชื่อมต่อไฟฟ้า	At screw terminals via PG* 11 cable gland (* = heavy-gauge conduit thread) Plug connection as per DIN 175 0301-803 can be retrofitted
การเชื่อมต่อไฟฟ้า	MVD…/5: max. 1000/h MVDLE…/5: max. 100/h MVD 2125/5, MVD 2150/5, MVD 5100/5, MVD 5125/5, MVD 5150/5: max. 20/h MV 5125/5 S, MV 5150/5 S: max. 20/h
การเชื่อมต่อการวัด/การจุดระเบิดของแก๊ส	G 1/4 ISO 118, on both sides in inlet section, additionally G 3/4 on input side, form size DN 40 (flange) upwards
กับดักสิ่งสกปรก	Sieve installed, mesh width 1 mm
อุณหภูมิแวดล้อม	-15 ° C to +60 ° C
ตำแหน่งการติดตั้ง	Solenoid from vertically upright to horizontally lying
หน้าสัมผัสสัญญาณตำแหน่งปิด	MV/5, MVD/5, MVDLE/5: Type K01/1, DIN-tested, mountable on DN 10 - DN 150
ระบบพิสูจน์วาล์ว	Type VDK 200 A S02, mountable via G 1/4 test connection, Type VPS 504, mountable with adapter up to DN 80
ส่วนประกอบ	K01 closed position signal contact, see Datasheet 12.01 211 202 Equipment plug for line socket, DIN 175301-803 215 733
