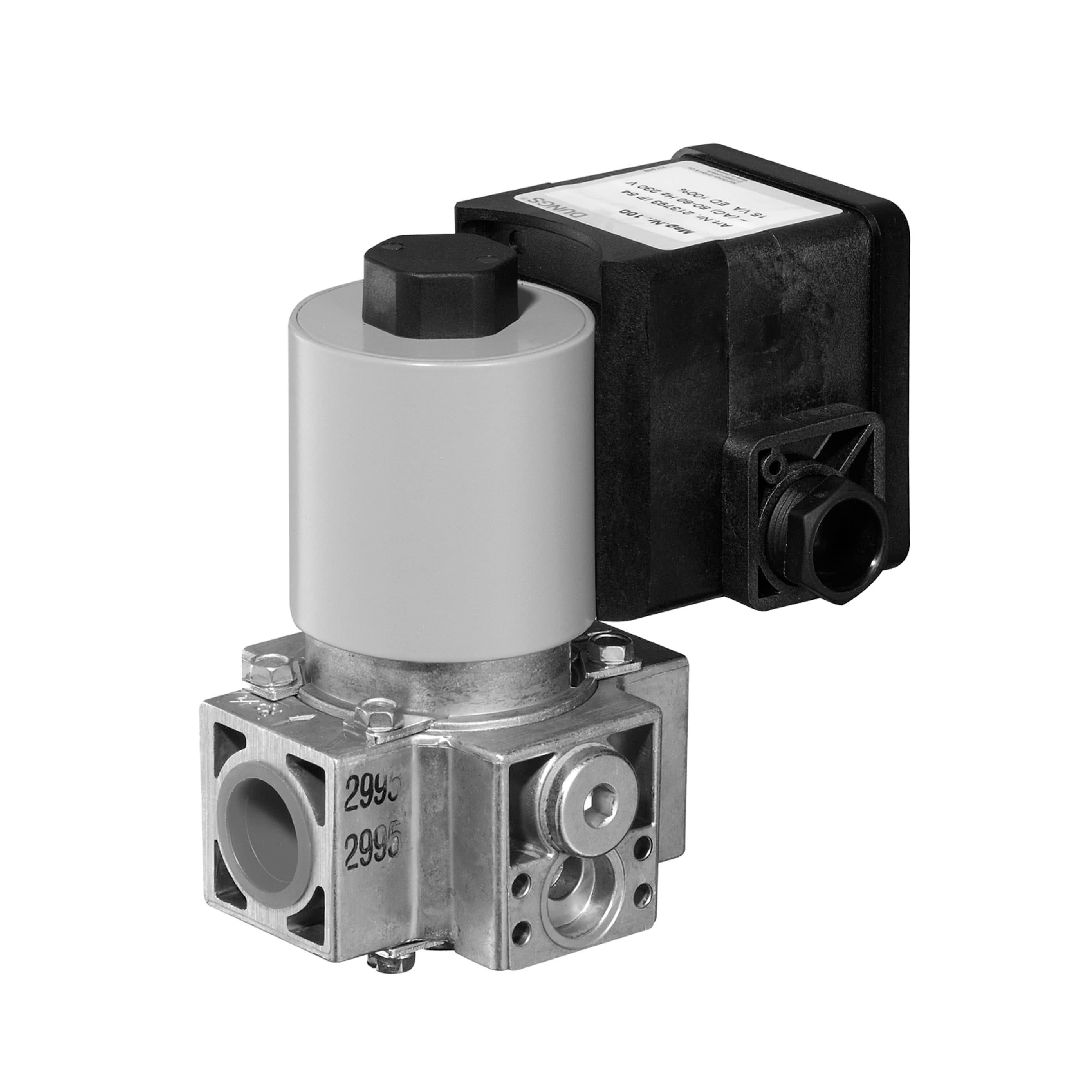

Dungs Single-stage safety solenoid valves MVDLE 503/5

DUNGS MVDLE 503/5 คือวาล์วนิรภัยแบบเปิดช้าในซีรีส์ 500 ที่ยกระดับประสิทธิภาพการควบคุมไปอีกขั้น แบรนด์ DUNGS เพิ่มประสิทธิภาพในการปรับตั้งความเร็วการเปิด (Opening time) ให้ละเอียดยิ่งขึ้น ทำให้ผู้ใช้งานสามารถควบคุมพฤติกรรมการจุดระเบิดของหัวเผาได้อย่างสมบูรณ์แบบ วาล์วรุ่นนี้ใช้ระบบคอยล์ที่มีการสูญเสียพลังงานต่ำ แต่ให้แรงปิดที่มหาศาลเพื่อความปลอดภัย การควบคุมปริมาณเชื้อเพลิงที่ยอดเยี่ยมช่วยลดควันดำและมลพิษ ส่งผลให้กระบวนการทำความร้อนสะอาดและมีความเสถียร ช่วยปกป้องเครื่องจักรและสิ่งแวดล้อมไปพร้อมกัน

คุณสมบัติ

• เป็นวาล์วหน่วงการเปิดรุ่นรองรับแรงดันสูงที่ใช้พลังงานไฟฟ้าขณะทำงานอย่างคุ้มค่าสูงสุด
• ปรับจังหวะการเปิดเริ่มต้น (Fast Stroke) เพื่อสร้างเปลวไฟเลี้ยงให้คงที่ได้อย่างรวดเร็ว
• สามารถตรวจสอบสถานะการตัดก๊าซได้อย่างแม่นยำผ่านอุปกรณ์เสริมที่รองรับระบบดิจิทัล
• ดีไซน์กระทัดรัดช่วยประหยัดพื้นที่สำหรับการออกแบบชุดควบคุมก๊าซแบบรวมศูนย์ (Compact Train)
• กลไกภายในรองรับการสลับวงจรความถี่สูงโดยไม่ทำให้ความเร็วในการหน่วงเปิดเปลี่ยนแปลง

ข้อมูลจำเพาะ

• การอัปเกรดความดันรุ่น MVDLE เปิดช้า: ทนแรงดันสูงสุด 500 mbar
• ขนาดเกลียวติดตั้งเริ่มต้น: Rp 3/8 นิ้ว
• แรงดันไฟฟ้าสำหรับโซลินอยด์: 24 V AC
• การตั้งค่าเริ่มต้นของเปลวไฟ (Fast stroke): อนุญาตให้ก๊าซวิ่งผ่านเล็กน้อยเพื่อจุดประกายไฟ ก่อนเปิดช้าๆ เต็มรูปแบบ
• ระบบซีลวาล์วอัปเกรด: ไดอะแฟรม NBR เสริมเส้นใยแก้วเพื่อป้องกันการฉีกขาดเมื่อเจอแรงดัน 0.5 บาร์

Type	Pmax.	DN/Rp	Sole- noid No.	Order No. with M20	Order No. line socket	Pmax. [VA]	Imax. ~ (AC) 230 V	Ope- ning time	Dimensions [mm]						Order No. [kg]
									ø a	b	c	d	e	f
MVDLE 503/5	500	Rp 3/8	100	305 383	305 384	17	0,07	ca. 20 s	50	60	135	75	155	190	0,8

ข้อมูลทางเทคนิค

• ระดับความดันใช้งานต่อเนื่อง (Continuous Service Pressure): 500 mbar
• การเข้าเกลียวมาตรฐาน (Standard Thread Engagement): Rp 3/8
• คุณสมบัติเปิดช้า (Slow Opening Characteristic): ควบคุมเปลวไฟหัวเผาไม่ให้พุ่งกระชาก
• การตั้งค่าระยะชักวาล์ว (Valve Stroke Setting): ล็อคตำแหน่งระยะการเปิดสูงสุดได้
• พิกัดแรงดันไฟ AC (AC Voltage Rating): 230 V AC (มีออปชันเสริมสำหรับ 110V)

เอกสารข้อมูล

Dungs Single-stage safety solenoid valves MVDLE 503/5 Data Sheet
