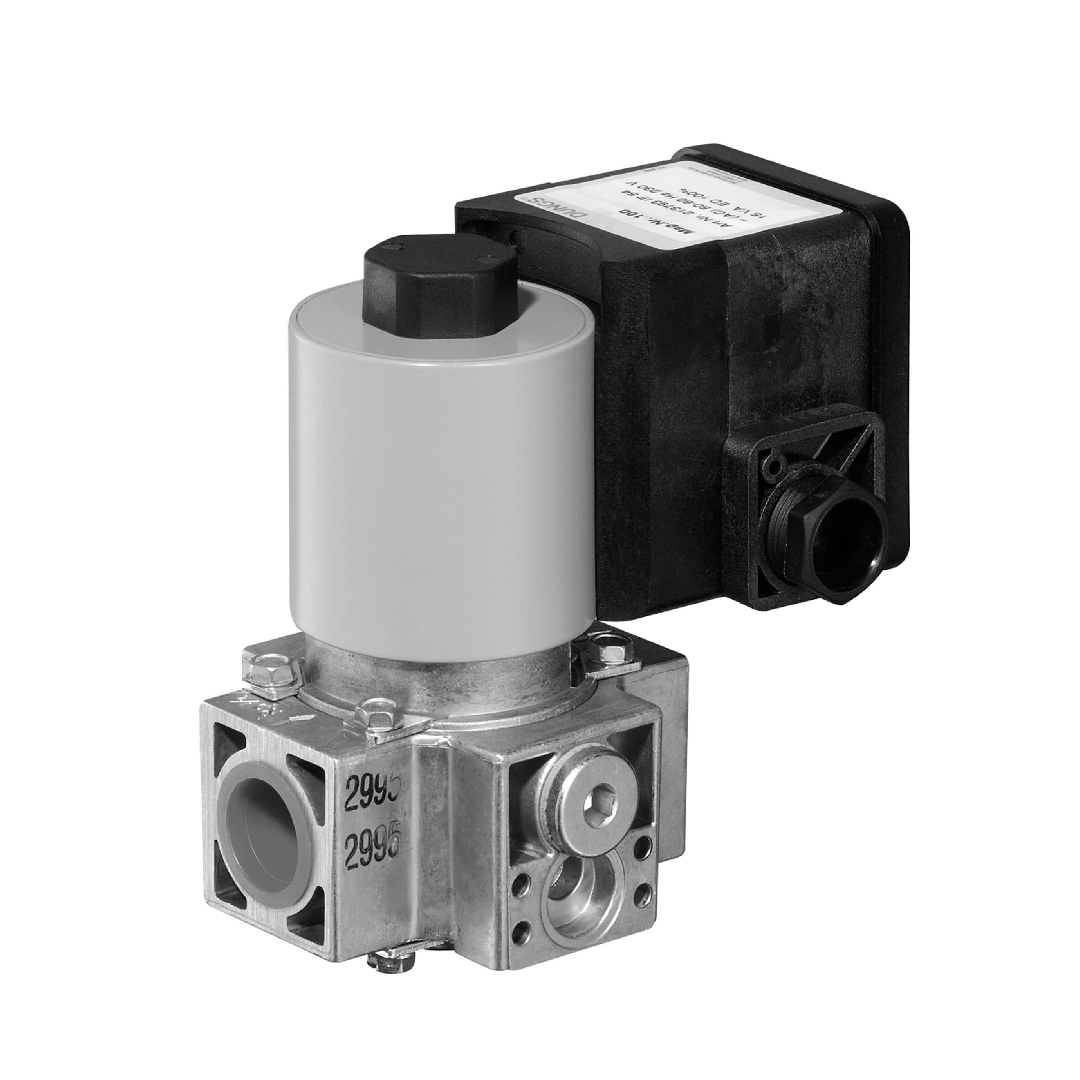

Dungs Single-stage safety solenoid valves MVD 5150/5

DUNGS MVD 5150/5 ส่งมอบความแข็งแกร่งและเทคโนโลยีการไหลระดับพรีเมียมในวาล์วขนาดใหญ่สุดของซีรีส์ แบรนด์ DUNGS พัฒนากระบวนการไหลของก๊าซให้มีความต้านทานน้อยที่สุด ช่วยให้ก๊าซสามารถส่งผ่านวาล์วไปสู่หัวเผาได้อย่างรวดเร็วเต็มกำลัง วาล์วสามารถสับปิดได้ทันทีด้วยแรงดึงสปริงมหาศาลเพื่อความปลอดภัยที่สมบูรณ์แบบ ช่วยรักษาสภาพการทำงานของเครื่องจักรให้เสถียร ลดโอกาสเกิดเปลวไฟไม่สม่ำเสมอ มอบสุดยอดการปกป้องและประสิทธิภาพเชิงความร้อนที่หาตัวจับยากในวงการอุตสาหกรรม

คุณสมบัติ

• วาล์วนิรภัยแบบชั้นเดียวที่ทนทานต่อแรงดันสูงสุดในตระกูล 150 รองรับสภาวะการผลิตที่โหดร้ายที่สุด
• โครงสร้างคอยล์ทรงพลังสามารถยกแผ่นวาล์วขนาดใหญ่ขึ้นได้อย่างรวดเร็วแม้จะมีแรงต้านจากเนื้อก๊าซ
• ระบบวาล์วสามารถป้องกันก๊าซเล็ดลอดไปยังส่วนอื่นของระบบ (Tight Shut-off) เมื่อไม่มีการจ่ายไฟ
• ใช้เทคโนโลยีตัวเรือนแบบป้องกันการระเบิด (เมื่อสั่งออปชันเสริม) เหมาะสำหรับพื้นที่อันตรายโซนเสี่ยง
• ตอบสนองต่องานบำรุงรักษาเชิงป้องกัน (Preventive Maintenance) ได้ง่ายด้วยพอร์ตทดสอบรอบทิศทาง

ข้อมูลจำเพาะ

• แรงดันปฏิบัติการของเรือธง MVD หน้าแปลนใหญ่ทนแรงดันสูง: 500 mbar
• รูปแบบพอร์ตเชื่อมต่อก๊าซหลักมโหฬาร: ไซส์ DN 150 (PN 16)
• การรับไฟกระแสสลับแปลง: 24 V AC ผ่านหม้อแปลงกำลังสูงของตู้คอนโทรลเตาเบิร์นเนอร์
• ทิศทางการติดตั้งที่ปลอดภัย: บังคับติดตั้งเฉพาะแนวคอยล์ตั้งฉาก 90 องศากับพื้นเท่านั้นเพื่อไม่ให้น้ำหนักแกนเหล็กทำลายซีลยาง
• ตัววาล์ว: ชุบสีอบโลหะป้องกันการกัดกร่อนจากก๊าซผสม H2S อ่อนๆ ได้ 100 เปอร์เซ็นต์ (เมื่อเปลี่ยนเป็นซีลชนิดพิเศษ)

Type	pmax.	DN / Rp	Order No.	Sole-noid No.	Pmax. [VA]*	Imax. ~(AC) 230 V [A] **	Opening time	Dimensions [mm]								Weight [kg]
								a	b	c	d	e	f	g	h
MVD 5150/5	500	DN 150	160 350	61E 1)	90	10	< 1 s	170	480	439	290	582	547	125	143	62.0

ข้อมูลทางเทคนิค

• แรงดันระบบส่งก๊าซอุตสาหกรรม (Industrial Gas Transmission Pressure): 500 mbar
• รูปแบบการเชื่อมต่อขยายสูงสุด (Max Expansion Connection Type): หน้าแปลน DN 150
• การทำงานด้วยระบบโซลินอยด์วาล์วเดี่ยว (Single Solenoid Valve Operation): ดึงแกนวาล์วเดี่ยวขนาดใหญ่เปิดทางก๊าซตรง
• มาตรฐานป้องกันการลัดวงจร (Short Circuit Protection Standard): กล่องปลั๊กคอยล์ได้มาตรฐานฉนวน Class II
• ช่องว่างการไหลของของเหลว-ก๊าซ (Fluid-Gas Flow Gap): ช่องทางเดินก๊าซกว้างพิเศษ ลดปัญหาคอขวด

เอกสารข้อมูล

Dungs Single-stage safety solenoid valves MVD 5150/5 Data Sheet
