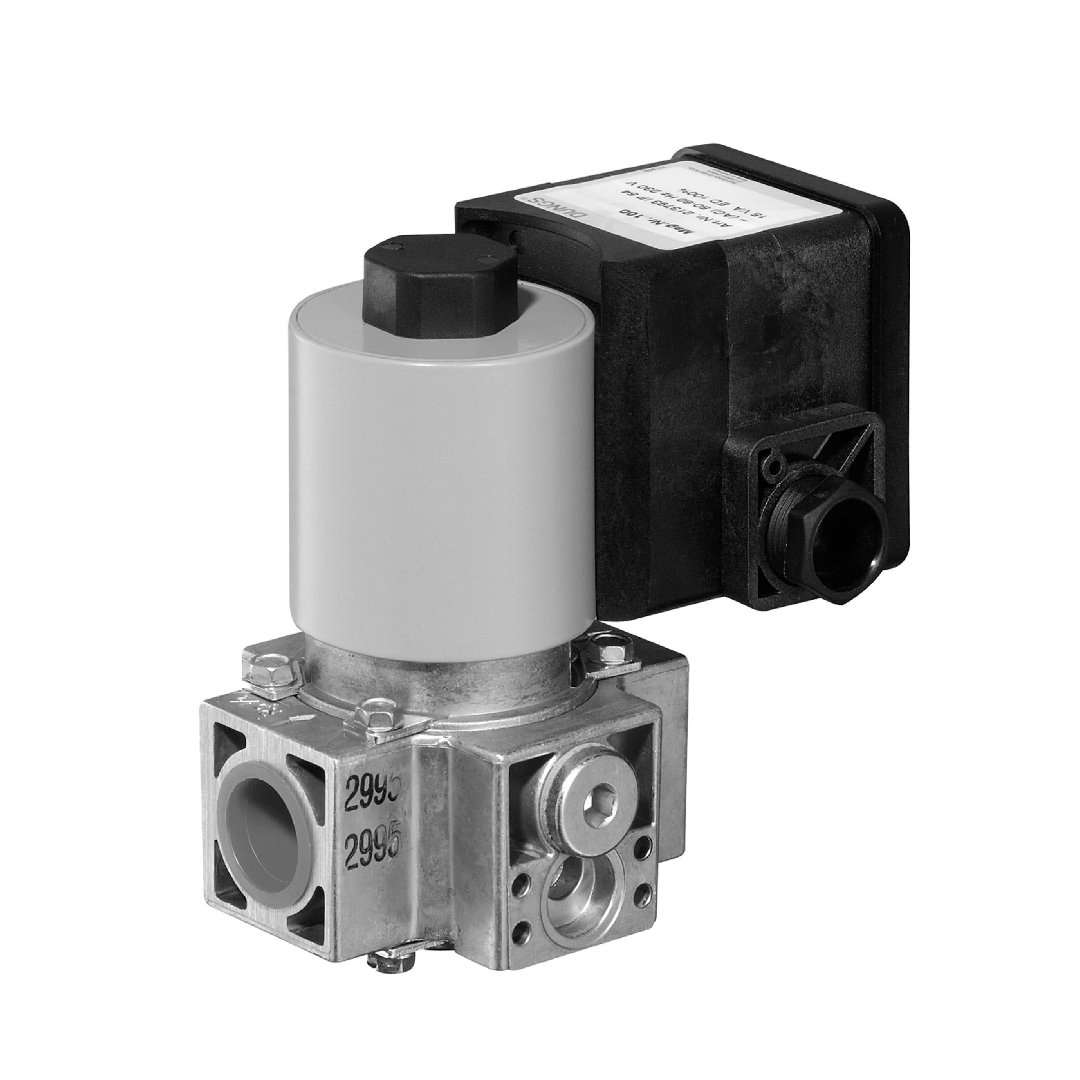

Dungs Single-stage safety solenoid valves MVD 5125/5

DUNGS MVD 5125/5 คือวาล์วนิรภัยแบบจังหวะเดียวในตระกูล 500 ซีรีส์ที่ขยายขนาดการรองรับก๊าซให้มากยิ่งขึ้น แบรนด์ DUNGS ใช้เทคโนโลยีคอยล์ที่มีการกระจายความร้อนได้ดี ทำให้สามารถสแตนด์บายการทำงานแบบเปิดค้างได้นานโดยไม่กระทบต่ออายุการใช้งาน รุ่นนี้โดดเด่นด้วยกลไกการปิดที่รุนแรงและแม่นยำเพื่อป้องกันอันตราย ช่วยปกป้องเครื่องจักรจากสภาวะแก๊สล้น การจัดการอัตราการไหลที่มีประสิทธิภาพนี้ทำให้การเผาไหม้เกิดประโยชน์สูงสุด ลดผลกระทบต่อสิ่งแวดล้อม และยกระดับความมั่นใจในการปฏิบัติงาน

คุณสมบัติ

• ยกระดับความสามารถในการทนแรงดันก๊าซมากกว่ารุ่น 2125 สำหรับการใช้ในเครื่องปั่นไฟขนาดใหญ่
• ระบบป้องกันกระแสไฟตกหรือสวิงชั่วขณะ ช่วยให้วาล์วไม่กระตุกหรือปิดตัวลงก่อนกำหนด
• สามารถหมุนปรับระดับความสูงของก้านวาล์วเพื่อตั้งค่าปริมาณการจ่ายเชื้อเพลิงสูงสุดได้อย่างแม่นยำ
• การปิดตัวอาศัยแรงปฏิกิริยาของสปริงความแข็งแรงสูงที่รับประกันการล็อกก๊าซที่รวดเร็วและปลอดภัย
• โครงสร้างด้านนอกเคลือบสีทนความร้อนสูง ป้องกันสีพองตัวหรือลอกล่อนเมื่อใช้งานใกล้หม้อต้ม

ข้อมูลจำเพาะ

• พิกัดแรงดันทำงานสูงสุดรุ่นทนทานรหัส 5125: ทนแรงต้านได้ 500 mbar
• ขนาดทางไหลของก๊าซหน้าแปลน: ไซส์มาสเตอร์ DN 125 (PN 16)
• คุณสมบัติแหล่งจ่ายไฟคอยล์แบบหุ้ม: 230 V AC
• ซีลยางแผ่นใหญ่พิเศษ: ไดอะแฟรมกดหน้าแปลนทำจากยาง Viton ซ้อนผ้าใบเพื่อรองรับแรงดันตีกลับจากเตาเผา
• การสลับการทำงาน: วาล์วสามารถสวิตช์เปิดปิดได้สูงสุด 300 ครั้งต่อชั่วโมงสำหรับระบบความร้อนที่ต้องหรี่ไฟบ่อย

Type	pmax.	DN / Rp	Order No.	Solenoid No.	Pmax. [VA]*	Imax. ~(AC) 230 V [A] **	Opening time	Dimensions [mm]								Weight [kg]
								a	b	c	d	e	f	g	h
MVD 5125/5	500	DN 125	159 840	60E ¹)	90	7.5	< 1 s	170	400	406	290	531	514	112	125	56.0

ข้อมูลทางเทคนิค

• แรงดันใช้งานสูงสุดสำหรับบอดี้ใหญ่ (Max Working Pressure for Large Body): 500 mbar
• ข้อต่อท่อแบบหน้าแปลนมาตรฐาน (Standard Flange Pipe Joint): DN 125
• วงจรควบคุมกระแสไฟคอยล์ (Coil Current Control Circuit): แผงวงจรอิเล็กทรอนิกส์ประหยัดพลังงานเมื่อเปิดค้าง
• ฟังก์ชันทดสอบแรงดัน (Pressure Test Function): มีจุดต่อพอร์ตเทสต์เกลียว G1/4 รวบรวมข้อมูลแรงดันซ้ายขวา
• ประเภทของตะแกรงกรอง (Strainer Type): มีตะแกรงตาข่ายหยาบกั้นสิ่งแปลกปลอมขนาดใหญ่ที่ทางเข้า

เอกสารข้อมูล

Dungs Single-stage safety solenoid valves MVD 5125/5 Data Sheet
