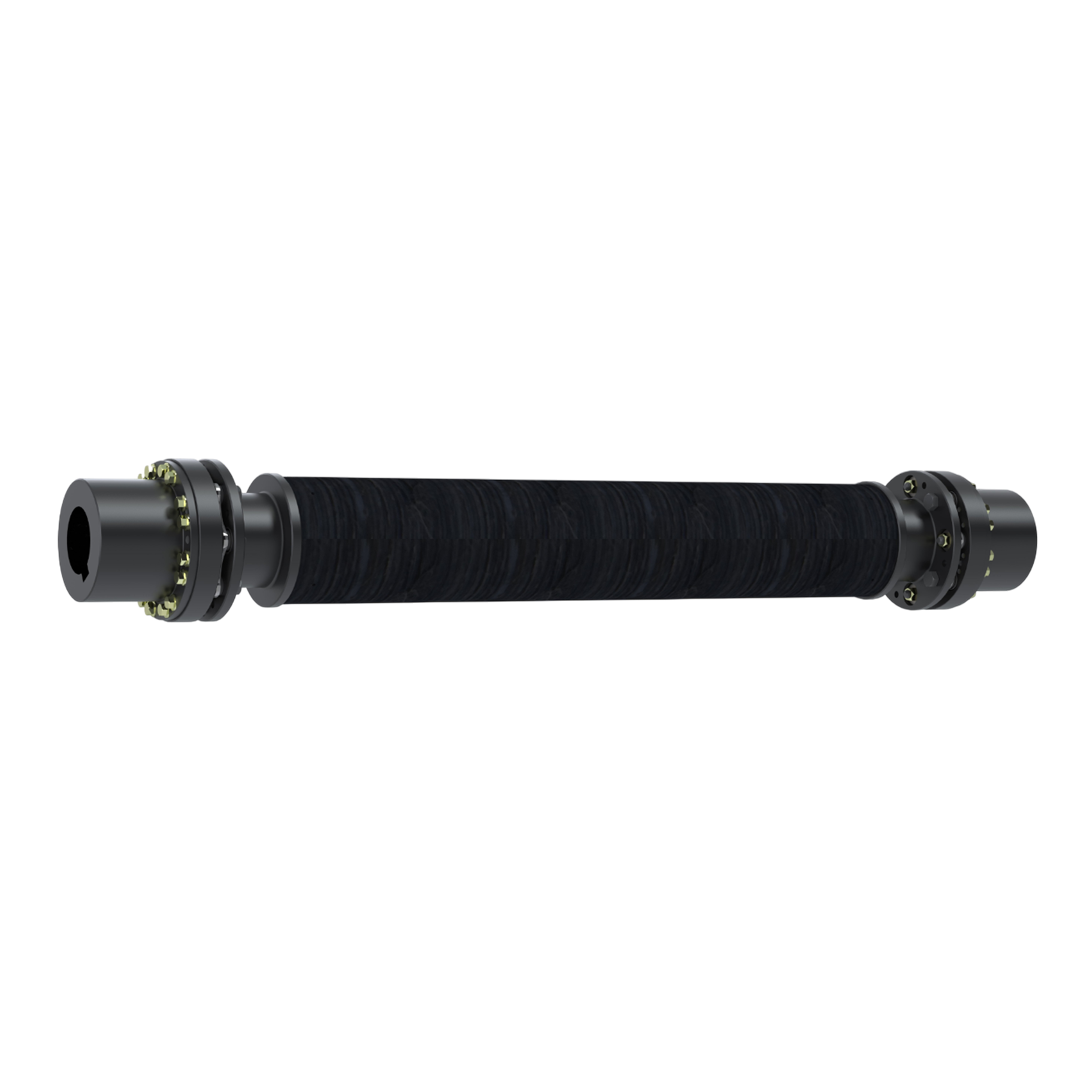

Disc Couplings Rexnord รุ่น Thomas Disc XTSRLS 2698 ดิสก์คัปปลิ้ง

Rexnord Thomas XTSRLS เป็นเพลาขับชนิดดิสก์แบบฟลูตติ้งชาฟต์ (floating shaft) ที่ออกแบบมาสำหรับการใช้งานที่ต้องการระยะห่างระหว่างเพลายาวกว่าการออกแบบสเปเซอร์ทั่วไป เช่น XTSR52 หรือ XTSR71 โดยเฉพาะในงานที่มีการติดตั้งในแนวตั้งหรือแนวนอนที่มีระยะห่างมาก เช่น ปั๊มแนวตั้ง พัดลม เครื่องเป่าลม คอมเพรสเซอร์ และเครื่องจักรในโรงงานกระดาษ

คุณสมบัติหลัก

• การออกแบบแบบฟลูตติ้งชาฟต์: ช่วยให้การติดตั้งและถอดเปลี่ยนเป็นไปอย่างง่ายดายโดยไม่ต้องถอดอุปกรณ์ที่เชื่อมต่อ
• รองรับแรงบิดสูง: สามารถรองรับแรงบิดสูงสุดถึง 2,510,000 lb-in และรองรับขนาดเพลาสูงสุดถึง 16.0 นิ้ว
• การเคลือบป้องกันการกัดกร่อน: มีการเคลือบผิวด้วย Manganese Phosphate เป็นมาตรฐาน ช่วยเพิ่มความทนทานต่อการกัดกร่อน
• การออกแบบที่สอดคล้องกับมาตรฐานอุตสาหกรรม: เป็นไปตามมาตรฐาน API 610/ISO 13709 และสามารถสั่งผลิตตามมาตรฐาน API 671/ISO 10441 เมื่อระบุ

การติดตั้ง

• เตรียมอุปกรณ์: ตรวจสอบให้แน่ใจว่าเพลาและอุปกรณ์ที่เกี่ยวข้องสะอาดและไม่มีสิ่งสกปรก
• ติดตั้งฮับ: ติดตั้งฮับขนาดเล็กและขนาดใหญ่เข้ากับเพลาทั้งสองข้าง โดยไม่ต้องขันสกรูให้แน่นในขั้นตอนนี้ เพื่อให้สามารถปรับระยะห่างได้
• ติดตั้งชิ้นส่วนกลาง: สวมชิ้นส่วนกลางที่ประกอบมาแล้วจากโรงงานเข้ากับฮับทั้งสองข้าง
• ปรับระยะห่างและแนวเพลา: ปรับระยะห่างและตรวจสอบแนวของเพลาทั้งสองข้างให้ตรงตามที่กำหนด
• ขันสกรูให้แน่น: ขันสกรูทั้งหมดให้แน่นตามแรงบิดที่ระบุในคู่มือการติดตั้ง
• ทดสอบการทำงาน: เปิดเครื่องและตรวจสอบการทำงานของเพลาขับว่าเป็นไปตามปกติหรือไม่

การใช้งาน

• Thomas XTSRLS เหมาะสำหรับการใช้งานในอุตสาหกรรมต่างๆ เช่น:
• ปั๊มและคอมเพรสเซอร์: ในโรงงานอุตสาหกรรมและระบบระบายความร้อน
• พัดลมและเครื่องเป่าลม: ในระบบ HVAC และอุตสาหกรรมการผลิต
• เครื่องจักรที่ต้องการระยะห่างระหว่างเพลายาว: เช่น เครื่องจักรในโรงงานกระดาษที่มีการติดตั้งในแนวตั้งหรือแนวนอนที่มีระยะห่างมาก
• การเลือกใช้ Thomas XTSRLS ควรพิจารณาจากความต้องการด้านแรงบิด ความเร็ว และสภาพการทำงานของเครื่องจักร เพื่อให้ได้ประสิทธิภาพสูงสุดและยืดอายุการใช้งานของอุปกรณ์
