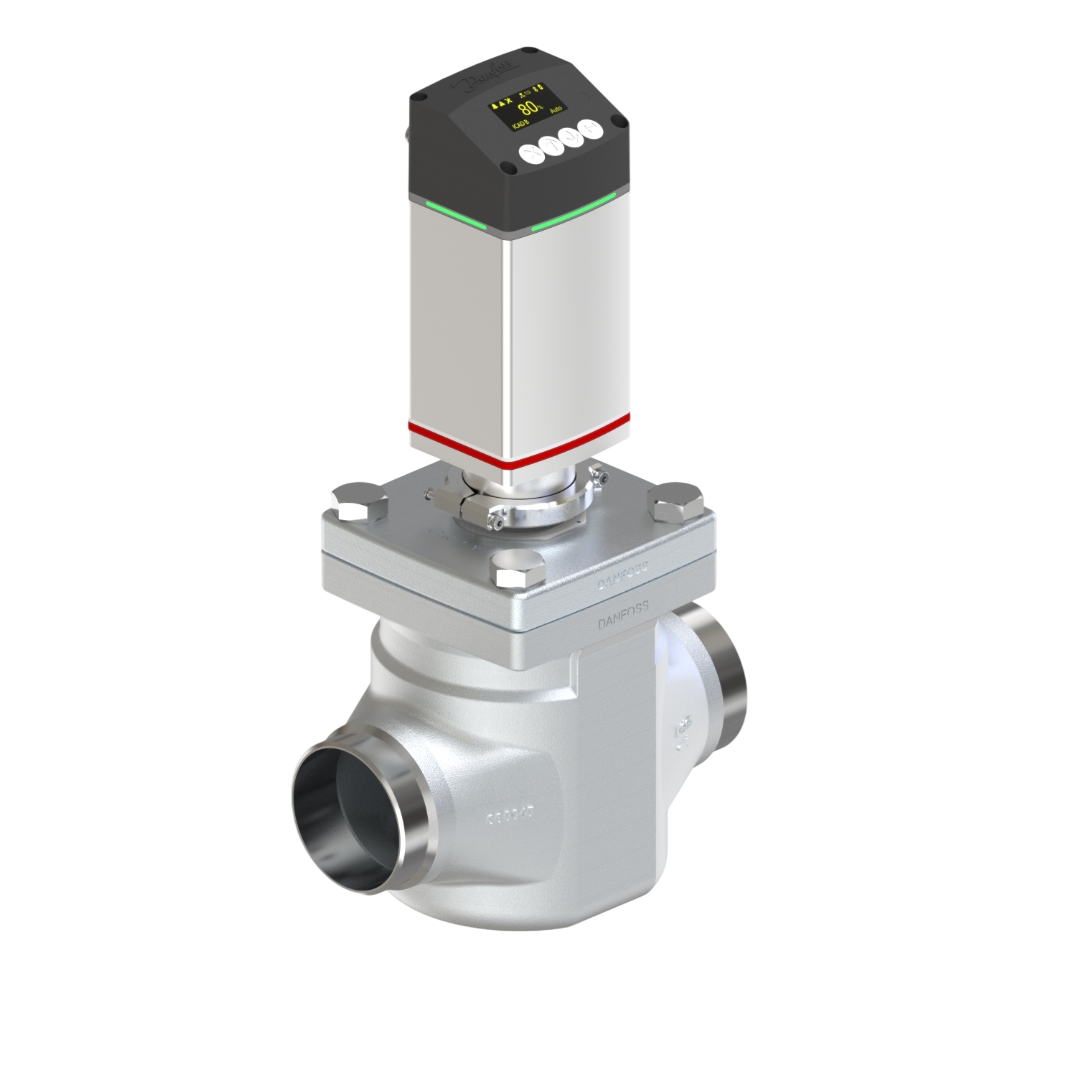

Danfoss ICM Motor operated valve, ICM 65-A, Steel 027H6010
Danfoss ICM Motor operated valve, ICM 65-A, Steel 027H6010
DANFOSS
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Danfoss ICM Motor operated valve, ICM 65-A, Steel 027H6010
Danfoss ICM Motor operated valve, ICM 65-A, Steel 027H6010 วาล์วควบคุมด้วยมอเตอร์ของ ICM จากซีรีส์ ICV Flexline™ ของ Danfoss ใช้งานง่าย ติดตั้ง และซ่อมบำรุงได้ง่ายเนื่องจากมีน้ำหนักเบาและมีดีไซน์กะทัดรัด วาล์วของ ICM ทำหน้าที่ควบคุมกระบวนการขยายตัวในท่อของเหลวและควบคุมความดันหรืออุณหภูมิในท่อดูดแบบเปียกและแห้งและท่อก๊าซร้อน โดยพื้นฐานแล้ววาล์ว Danfoss ICM เป็นวาล์วที่ออกแบบมาเพื่อการใช้งานในระบบทำความเย็นอุตสาหกรรมที่ต้องการความทนทาน ความแม่นยำในการควบคุม และความสามารถในการรองรับสารทำความเย็นที่หลากหลาย โดยมีจุดเด่นที่การออกแบบแบบโมดูลาร์ การติดตั้งและบำรุงรักษาที่ง่าย และประสิทธิภาพการทำงานที่สูง ความคล่องตัวในแอพพลิเคชั่นทำความเย็นอุตสาหกรรมที่ต้องการความแม่นยำสูง
คุณสมบัติ
คุณสมบัติ
วาล์ว Danfoss ICM (โมดูลควบคุมอุตสาหกรรม) ที่ใช้ในระบบทำความเย็นอุตสาหกรรมเป็นหลักนี่คือรายละเอียดของคุณสมบัติดังต่อไปนี้
คุณสมบัติหลักและประโยชน์ Danfoss ICM
ความสามารถแรงดันสูง
- สามารถรองรับแรงกดดันในการทำงานสูง ซึ่งเป็นสิ่งสำคัญสำหรับการทำความเย็นในอุตสาหกรรม
- ระดับแรงดันสองระดับขึ้นอยู่กับขนาดของวาล์ว
ความเข้ากันได้ของสารทำความเย็น
ใช้งานได้หลากหลาย เข้ากันได้กับสารทำความเย็นหลากหลายชนิด รวมถึงสารทำความเย็นทั่วไปอย่าง HCFC, HFC, แอมโมเนีย (R717) และ CO2 (R744)
ความยืดหยุ่นในการเชื่อมต่อ
- มีการเชื่อมต่อหลากหลายประเภท (เชื่อมชน เชื่อมซ็อกเก็ต บัดกรี เกลียว) เพื่อการรวมเข้ากับระบบที่มีอยู่ได้อย่างง่ายดาย
- การเชื่อมต่อแบบเชื่อมต่อโดยตรง
โครงสร้างแข็งแรงทนทาน
- ตัวเครื่องเหล็กอุณหภูมิต่ำเพื่อความทนทานในสภาพแวดล้อมที่ต้องการความทนทาน
- การออกแบบที่กะทัดรัดและน้ำหนักเบา
การควบคุมที่แม่นยำ
- กรวยควบคุมพอร์ต V สำหรับการควบคุมการไหลที่แม่นยำ โดยเฉพาะที่โหลดบางส่วน
- วาล์วที่นั่งต้านทานการเกิดโพรงอากาศบนกรวย A เมื่อใช้เป็นวาล์วขยายตัว
การออกแบบแบบโมดูลาร์
- ช่วยให้การติดตั้ง บำรุงรักษา และการแปลงเป็นเรื่องง่าย
- สามารถเปลี่ยนโมดูลฟังก์ชันได้เพื่อการยกเครื่องที่ง่ายดาย (ICM 20-65)
- สามารถแปลงจากระบบขับเคลื่อนด้วยมอเตอร์ (ICM) เป็นระบบขับเคลื่อนด้วยนักบิน (ICS) ได้
- มีชิ้นส่วนอะไหล่สำหรับวาล์วขนาดใหญ่ (ICM 100-150) จำหน่าย
การแทนที่ด้วยตนเอง
ความสามารถในการเปิดด้วยตนเองโดยใช้ ICAD หรือเครื่องมือมัลติฟังก์ชั่น
การปิดผนึกอย่างแน่นหนา
- PTFE เพื่อความแน่นของวาล์วที่ยอดเยี่ยม
- ข้อต่อแม่เหล็กสำหรับการปิดผนึกแบบปิดสนิท
ข้อเสนอแนะตำแหน่ง ICAD 600B/1200B พร้อมฟังก์ชันตัวเข้ารหัสช่วยให้การตอบรับตำแหน่งวาล์วแม่นยำ
ใบรับรอง ตอบสนองมาตรฐานและการรับรองอุตสาหกรรมต่างๆ (DNV, CRN, BV, EAC เป็นต้น)
การใช้งานวาล์ว Danfoss ICM
- ระบบทำความเย็นอุตสาหกรรม
- วาล์วขยายตัว
- วาล์วควบคุม
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Gross weight | 7.025 Kilogram |
| Net weight | 6.112 Kilogram |
| Actuator system | ICAD motor, magnet coupling |
| Approval |
EAC LLC CDC TYSK TÜV UL |
| Body material | Steel |
| Brand | ICV Flexline |
| Connection material | steel |
| Connection standard | EN 10220 |
| Contain batteries | No |
| Cv value [gal/min] | 40.6 gal/min |
| Direction | Straightway |
| Flow direction indicator | Embossed 1-way arrow |
| Fluid Group | 1 |
| Inlet connection size [in] | 2 1/2 in |
| Inlet connection size [mm] | 65 mm |
| Inlet connection type | Butt weld |
| Kv value [m³/h] | 35 m³/h |
| Lubricants compatibility | Oilfree applications |
| Manual operation option |
Via ICAD setting Via Multifunction tool |
| Max. Working Pressure [bar] | 65 bar |
| Max. Working Pressure [psig] | 943 psig |
| MaxOPD [bar] | 20 bar |
| MaxOPD [psig] | 271 psig |
| Oil free refrigerants |
R1234ze(E) R134a |
| Open/close time [s] | 13 s |
| Outlet connection size [in] | 2 1/2 in |
| Volume | 20.244 Liter |
| EAN | 5702428255738 |
| Outlet connection size [mm] | 65 mm |
| Outlet connection type | Butt weld |
| Packing format | Single pack |
| Parts Program name | ICM |
| PED category | II |
| Product accessories |
ICAD accessories ICM / ICS / ICLX accessories |
| Product description | Motor operated valve |
| Product group | Press. and temp. regul. valves |
| Product Name Description | Motor operated valve |
| Quantity per packing format | 1 pc |
| REACH Candidate List substances | No |
| Refrigerants |
R134a R22 R401A R402A R404A R407A R407B R407C R407F R409A R410A R421A R502 R717 R744 R1234ze(E) R507A R1234yf R125 R227ea R236fa R245fa R32 R407H R417A R422A R422B R422D R438A R442A R444B R447A R447B R448A R449A R449B R450A R452A R452B R454A R454B R454C R455A R463A R513A R513B R515A R515B R516A |
| Serviceable | ICM / ICS / ICLX spare parts |
| Surface coating | Zn (TLP) |
| Temperature range [°C] [max] | 120 °C |
| Temperature range [°C] [min] | -60 °C |
| Temperature range [°F] [max] | 248 °F |
| Temperature range [°F] [min] | -76 °F |
| Top cover | Actuator |
| Type | ICM 65-A |
| UL approval file name | REFRIGERANT VALVE 53R0 |
| UL evaluated | Yes |
| Valve operation | Motor operated |
| Valve version | Standard version |
