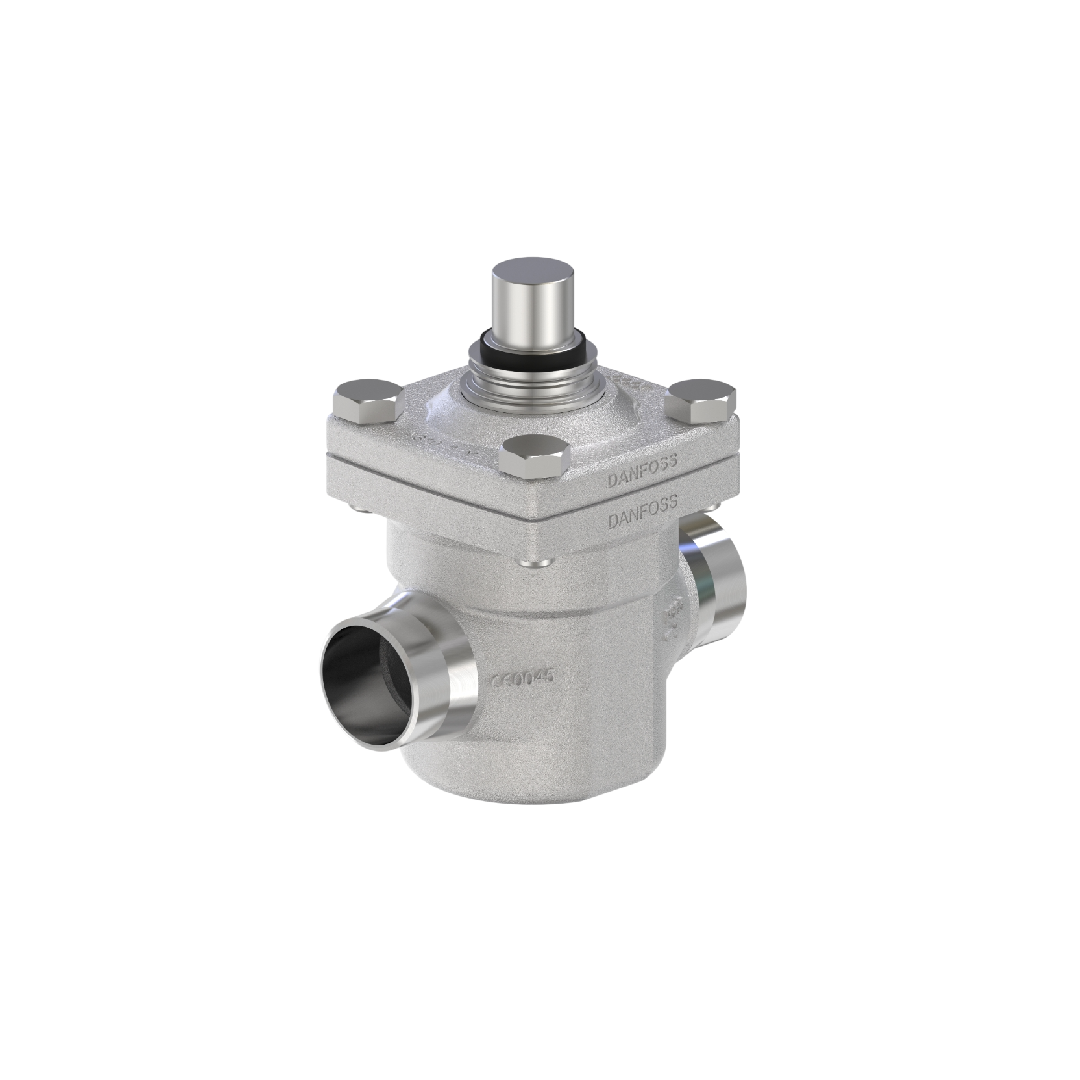

Danfoss ICM Motor operated valve, ICM 40-A, Steel 027H4010

Danfoss ICM Motor operated valve, ICM 40-A, Steel 027H4010 วาล์วอุตสาหกรรมโครงสร้างเหล็กระดับพรีเมียมที่นำเทคโนโลยีมอเตอร์ควบคุมจาก Danfoss มาประยุกต์ใช้เพื่อการบริหารระบบทำความเย็นอย่างมีประสิทธิภาพ รุ่นนี้ออกแบบมาเพื่อควบคุมการไหลของสารทำความเย็นที่มีแรงดันสูงอย่างนุ่มนวลและสม่ำเสมอ ลดความตึงเครียดของระบบท่อและเพิ่มความเสถียรให้กับอุณหภูมิเป้าหมาย การใช้นวัตกรรมวิศวกรรมที่ทันสมัยช่วยรับประกันว่าระบบจะได้รับการปกป้องอย่างดีจากความเสี่ยงทางกลไก มอบอายุการใช้งานที่ยาวนานและช่วยสนับสนุนการผลิตแบบไร้สะดุด

คุณสมบัติ

• ทำหน้าที่รักษาสมดุลของระบบจ่ายแอมโมเนียในอุตสาหกรรมห้องเย็นได้อย่างยอดเยี่ยม
• โครงสร้างเหล็กกล้ารองรับแรงบิดจากการเชื่อมต่อท่อหนาได้อย่างไม่เสียรูป
• ระบบอิเล็กทรอนิกส์ของมอเตอร์แยกอิสระ ป้องกันน้ำและของเหลวเข้าสู่แผงวงจร
• ควบคุมการทำงานให้ลดและเพิ่มแรงดันทีละสเต็ปเพื่อความนุ่มนวลในการจ่ายน้ำยา
• ได้รับการยอมรับในการใช้งานร่วมกับคอมเพรสเซอร์แบบสกรูและแบบลูกสูบ

ข้อมูลจำเพาะ

• ทำงานร่วมกับระบบฉีดแอมโมเนียเหลวเข้าสู่ถังแยกก๊าซในลานสเก็ตน้ำแข็งในร่ม
• ระดับความต้านทานแรงดันสูงสุดออกแบบให้เหลือเฟือสำหรับการใช้งานอย่างหนักหน่วง
• ข้อต่อเหล็กรูปตัวทีช่วยลดการใช้ข้อต่อลดเหลี่ยมและประหยัดพื้นที่ในการเชื่อมท่อ
• กระบอกวาล์วผลิตด้วยเครื่องจักรความละเอียดสูงเพื่อลดการลื่นไถลของชิ้นส่วน
• ระบบอิเล็กทรอนิกส์ทั้งหมดถูกบรรจุอยู่ในเคสเรซินกันความชื้นระดับสูงสุด

Grossweight Netweight Actuatorsystem Approval Bodymaterial Brand Connectionmaterial Connectionstandard Containbatteries Cvvalue[gal/min] Direction Flowdirectionindicator FluidGroup Inletconnectionsize[in] Inletconnectionsize[mm] Inletconnectiontype Kvvalue[m³/h] Lubricantscompatibility Manualoperationoption Max.WorkingPressure[bar] Max.WorkingPressure[psig] MaxOPD[bar] MaxOPD[psig] Oilfreerefrigerants Open/closetime[s] Outletconnectionsize[in] Volume EAN Outletconnectionsize[mm] Outletconnectiontype Packingformat PartsProgramname PEDcategory Productaccessories Productdescription Productgroup ProductNameDescription Quantityperpackingformat REACHCandidateListsubstances Refrigerants Serviceable Surfacecoating Temperaturerange[°C][max] Temperaturerange[°C][min] Temperaturerange[°F][max] Temperaturerange[°F][min] Topcover Type ULapprovalfilename ULevaluated Valveoperation Valveversion

7.025Kilogram

6.112Kilogram

ICADmotor,magnetcoupling

EAC LLCCDCTYSK TÜV UL

Steel

ICVFlexline

steel

EN10220

No

17gal/min

Straightway

Embossed1-wayarrow

1

2in

50mm

Buttweld

15m³/h

Oilfreeapplications

ViaICADsetting ViaMultifunctiontool

65bar

943psig

40bar

543psig

R1234ze(E) R134a

10s

2in

8.68Liter

5702428235846

50mm

Buttweld

Singlepack

ICM

II

ICADaccessories ICM/ICS/ICLXaccessories

Motoroperatedvalve

Press.andtemp.regul.valves

Motoroperatedvalve

1pc

No

R134a R22 R401A R402A R404A R407A R407B R407C R407F R409A R410A R421A R502 R717 R744 R1234ze(E) R507A R1234yf R125 R227ea R236fa R245fa R32 R407H R417A R422A R422B R422D R438A R442A R444B R447A R447B R448A R449A R449B R450A R452A R452B R454A R454B R454C R455A R463A R513A R513B R515A R515B R516A

ICM/ICS/ICLXspareparts

Zn(TLP)

120°C

-60°C

248°F

-76°F

Actuator

ICM40-A

REFRIGERANTVALVE53R0

Yes

Motoroperated

Standardversion

ข้อมูลทางเทคนิค

• สเปกการรับพิกัดความดันทำงานสูงสุดของระบบที่ 52 bar
• ครอบคลุมช่วงการทนอุณหภูมิน้ำยาทำความเย็น -60°C ถึง 120°C
• สามารถนำไปใช้งานร่วมกับ R717, R744, HCFC และ HFC ในทุกรูปแบบ
• ระบบมอเตอร์ช่วยควบคุมการเปิดวาล์วให้ได้อัตราการไหลละเอียดอ่อนที่สุด
• สินค้าหมายเลข 027H4010 ซีรีส์ ICM 40-A Steel มั่นใจด้านการซีลป้องกันภายใน

เอกสารข้อมูล

Danfoss ICM Motor operated valve, ICM 40-A, Steel 027H4010 Data Sheet
