Carlo Gavazzi Current Monitoring Relay Code PIB02CB23150MV

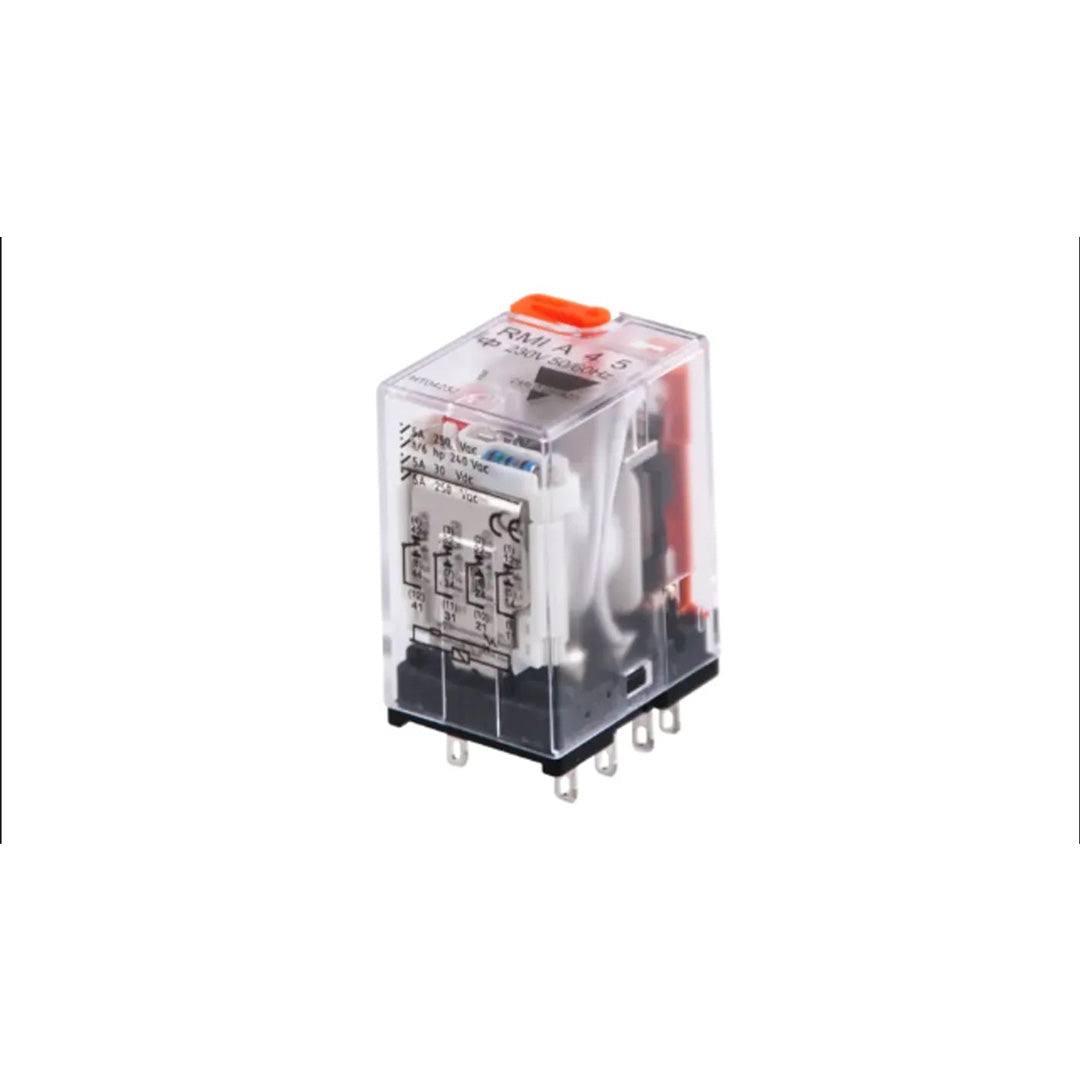

Carlo Gavazzi Current Monitoring Relay Code PIB02CB23150MV รีเลย์ตรวจวัดกระแสไฟฟ้าความละเอียดสูงชนิดเสียบฐาน 11 พินที่ออกแบบมาเพื่อทำงานร่วมกับชันต์เรซิสเตอร์ขนาด 150mV โดยเฉพาะ สะท้อนถึงโซลูชันการตรวจวัดกระแสไฟตรงและไฟสลับพิกัดสูงที่มีความแม่นยำและปลอดภัยตามมาตรฐานของแบรนด์ รับไฟเลี้ยงวงจรที่ 230VAC พร้อมความสามารถในการเฝ้าระวังทั้งสภาวะกระแสเกินและกระแสต่ำกว่าเกณฑ์ที่ตั้งไว้ ช่วยให้วิศวกรสามารถตรวจสอบสภาวะโหลดของระบบแบตเตอรี่ มอเตอร์ไฟตรง และเครื่องชุบโลหะด้วยไฟฟ้าได้อย่างเที่ยงตรงและเชื่อถือได้

คุณสมบัติ

• รีเลย์วัดและตรวจสอบกระแสไฟฟ้าชนิดเสียบซ็อกเก็ต 11 ขา ออกแบบให้รับสัญญาณแรงดันต่ำระดับ 150mV จาก Shunt Resistor
• รองรับการตรวจวัดกระแสทั้ง AC และ DC ร่วมกับตัวต้านทานชันต์ภายนอกเพื่อวัดกระแสพิกัดสูงได้อย่างปลอดภัย
• ใช้ไฟเลี้ยงตัวเครื่อง 230VAC พร้อมฟังก์ชันปรับตั้งหน่วงเวลาทริปเพื่อป้องกันการตัดวงจรจากกระแสกระชากชั่วขณะ
• ให้หน้าสัมผัสเอาต์พุตสำหรับการตัดต่อวงจรควบคุมอย่างแม่นยำเมื่อกระแสในระบบเกินขีดจำกัดที่ตั้งไว้
• มีไฟ LED แสดงผลสถานะการทำงานที่หน้าปัด ช่วยให้ช่างเทคนิคตรวจสอบสภาวะของโหลดได้สะดวก

ข้อมูลจำเพาะ

• ประเภทอุปกรณ์: รีเลย์ตรวจสอบกระแสเกินหรือกระแสต่ำแบบเสียบซ็อกเก็ต รุ่น PIB02 Series วัดค่าแบบ True RMS
• ย่านสัญญาณอินพุต: ออกแบบสำหรับต่อร่วมกับ External Shunt โดยรับสัญญาณแรงดันในช่วง 6 ถึง 150 mV AC/DC
• แรงดันไฟเลี้ยง: ใช้แหล่งจ่ายไฟกระแสสลับ 115 ถึง 230 VAC (50/60 Hz)
• เอาต์พุตและการหน่วงเวลา: รีเลย์เอาต์พุต 1 ชุดแบบ SPDT พิกัด 8 A ตั้งเวลาหน่วงการแจ้งเตือนได้ 0.1 ถึง 30 วินาที
• รูปแบบขั้วต่อและการตั้งค่า: ขั้วต่อขากลม 11 ขา (11-Pin Plug-In) เลือกโหมดการทำงานผ่านสวิตช์ DIP ด้านหน้าตัวเครื่อง

Monitoring Application	Current
Electrical Phase	1
Voltage Sensing Range	Maximum of 4 V ac, 150 mV ac/dc
Contact Configuration	SPDT
Mounting Type	Plug In
Current Sensitivity	Overcurrent, Undercurrent
Time Delay	1 s, 6s
Series	PIB02
Operating Temperature Range	+60°C
Length	94mm
Height	80mm
Minimum Operating Temperature	-20°C
Maximum Voltage Sensed	4 V ac, 150mV ac/dc
Dimensions	94 x 36 x 80mm
Maximum Operating Temperature	+60°C
Width	36mm

ข้อมูลทางเทคนิค

• รีเลย์ตรวจวัดกระแสเกินและกระแสต่ำแบบเสียบซ็อกเก็ต 11 ขา รองรับการต่อร่วมกับตัวต้านทานชันต์ภายนอก
• ย่านการรับสัญญาณแรงดันตกคร่อมชันต์ตั้งแต่ 15 ถึง 150 mV ทั้งระบบ AC และ DC
• มาพร้อมฟังก์ชันล็อกสถานะการทริป (Latching) และการสั่งระงับการทำงานจากภายนอก (Inhibit)
• แรงดันไฟเลี้ยงวงจร 115/230 VAC พร้อมเอาต์พุตคอนแทกต์ 1 SPDT พิกัด 8 A
• ปรับตั้งเวลาหน่วงการทริป (Delay Time) ได้ตั้งแต่ 0.1 ถึง 10 วินาที เพื่อกรองกระแสกระชากช่วงสั้น
