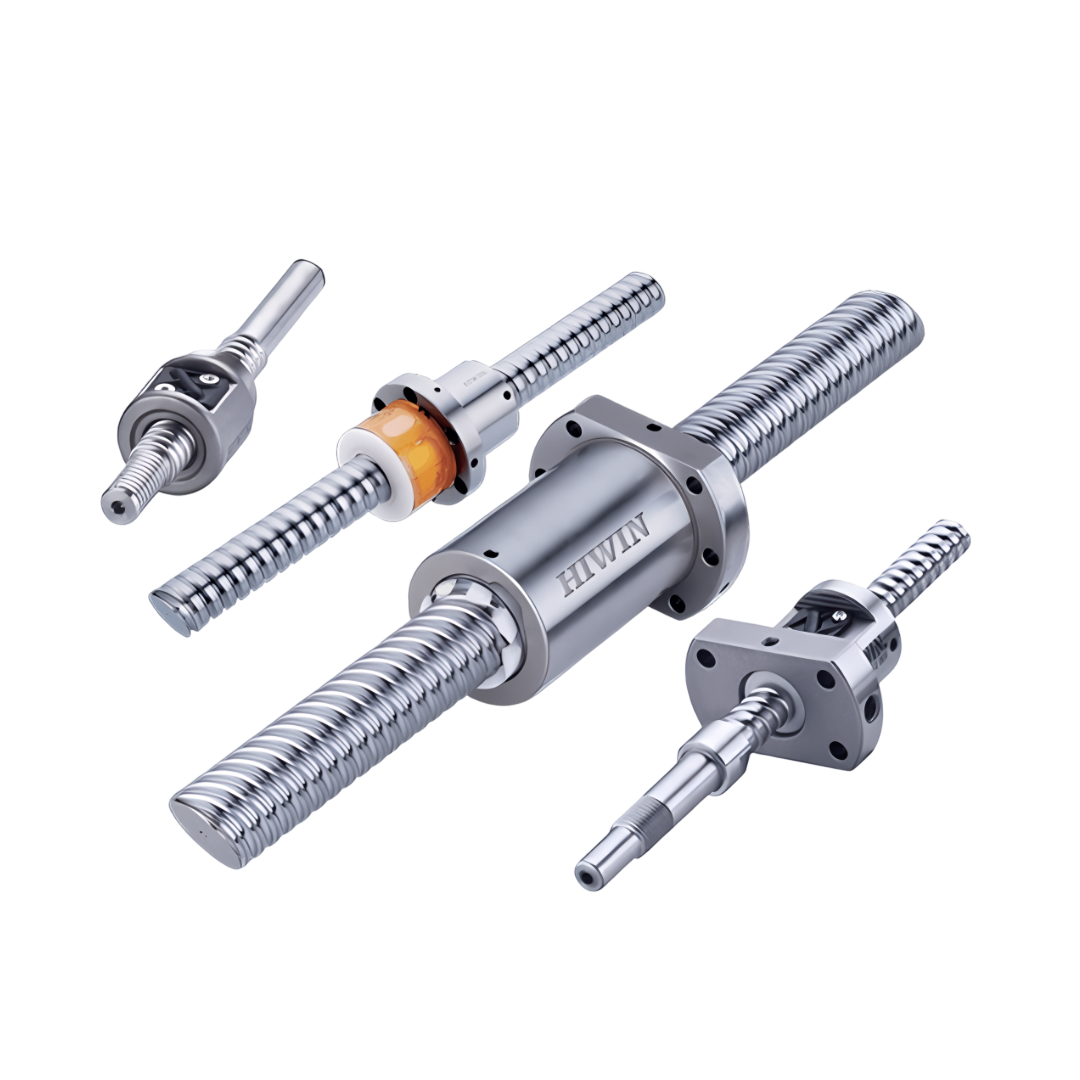

Ball Screw HIWIN RSI Type 20-5T4 ขนาด 20x5 (บอลสกรู)
Ball Screw HIWIN RSI Type 20-5T4 ขนาด 20x5 (บอลสกรู)
HIWIN
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
3,460.60 ฿
ราคาปกติ
ราคาโปรโมชัน
3,460.60 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Ball Screw HIWIN RSI Type 20-5T4 ขนาด 20x5 (บอลสกรู)
Ball Screw (บอลสกรู) คืออุปกรณ์เชิงกลที่ใช้ในการแปลงการเคลื่อนที่แบบหมุน (Rotary Motion) ให้กลายเป็นการเคลื่อนที่เชิงเส้น (Linear Motion) โดยอาศัยการกลิ้งของเม็ดลูกบอลเล็ก ๆ ระหว่างแกนสกรู (Screw Shaft) และนัท (Ball Nut) ซึ่งการทำงานลักษณะนี้ช่วยลดแรงเสียดทาน ทำให้การเคลื่อนที่ราบรื่น มีประสิทธิภาพสูง และใช้แรงขับน้อยกว่าการใช้สกรูทั่วไป
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- Ball Screw รุ่น RSI Type ถูกออกแบบมาเพื่อ รองรับงานที่ต้องการความแข็งแรงสูงและความแม่นยำในการเคลื่อนที่
- โครงสร้างแข็งแรง ทนทาน สามารถใช้งานได้ต่อเนื่องในสภาพงานที่มีโหลดสูง
- ระบบหมุนเวียนลูกบอลถูกพัฒนาให้ทำงานได้อย่าง ราบรื่น ลดแรงเสียดทาน และเพิ่มประสิทธิภาพในการเคลื่อนที่
- ผลิตจากวัสดุคุณภาพสูง ผ่านกระบวนการมาตรฐาน ทำให้มี ความทนทานและอายุการใช้งานยาวนาน
- ออกแบบมาเพื่อช่วยลดเสียงรบกวนและแรงสั่นสะเทือน เหมาะสำหรับเครื่องจักรที่ต้องการความเงียบและความเสถียร
การติดตั้ง
- ควรติดตั้งบนฐานหรือโครงสร้างที่มั่นคง เพื่อป้องกันการสั่นสะเทือนและการบิดตัวของแกน
- ต้องจัดศูนย์ให้แนวแกนตรงและเรียบ เพื่อให้การเคลื่อนที่มีความแม่นยำสูงสุด
- ควรใช้น้ำมันหล่อลื่นหรือจาระบีที่เหมาะสมกับลักษณะการใช้งาน เพื่อป้องกันการสึกหรอและยืดอายุการใช้งาน
- ควรติดตั้งระบบป้องกันฝุ่นละอองและสิ่งสกปรกไม่ให้เข้าสู่ระบบหมุนเวียนลูกบอล
การใช้งาน
- เหมาะสำหรับเครื่องจักรที่ต้องการ ความทนทานและความแม่นยำสูง เช่น เครื่อง CNC เครื่องจักรอัตโนมัติ และระบบเคลื่อนที่เชิงเส้น
- รองรับการทำงานภายใต้สภาวะโหลดสูงและการใช้งานต่อเนื่องโดยไม่สูญเสียประสิทธิภาพ
- ให้การเคลื่อนที่ที่เรียบ ลดแรงสั่นสะเทือนและเสียงรบกวน ช่วยเพิ่มคุณภาพงานที่ผลิตได้ดียิ่งขึ้น
- หากมีการดูแลรักษาที่ถูกต้อง เช่น การหล่อลื่นอย่างสม่ำเสมอและการป้องกันสิ่งสกปรก จะช่วยยืดอายุการใช้งานและลดต้นทุนการบำรุงรักษา
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Model | 20-5T4 |
| Size Nominal Dia. | 20 |
| Size Lead | 5 |
| Ball Dia. | 3.175 |
| PCD | 20.6 |
| RD | 17.324 |
| Circuits | 4 |
| Stiffness K (kgf/µm) | 27 |
| Dynamic Load 1x10^6 revs C(kgf) | 1091 |
| Static Load Co(kgf) | 2356 |
| Nut D | 32 |
| Nut D | 34 |
| Nut L | 48 |
| Keyway K | 20 |
| Keyway W | 3 |
| Keyway H | 1.8 |
| Keyway K1 | 14 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | ข้อมูล |
| ประเภท (Type) | RSI – Ball Screw |
| โครงสร้าง (Structure) | แบบนัททรงกระบอกเดี่ยว (Cylindrical Single Nut – Internal Thread Type) |
| การนำทางของบอล (Ball Circulation Method) | End Deflector System ทำให้การหมุนกลับของลูกบอลราบรื่นและเงียบ |
| ความแม่นยำมาตรฐาน (Accuracy Grade) | C0 – C10 (ตามมาตรฐาน ISO) |
| ค่าประสิทธิภาพเชิงกล (Efficiency) | มากกว่า 90% |
| ความสามารถในการรับน้ำหนัก (Load Capacity) | รองรับโหลดได้ดี เหมาะสำหรับงานที่ต้องการความละเอียด |
| คุณสมบัติเพิ่มเติม (Feature) | ขนาดกระทัดรัด, ติดตั้งง่าย, รองรับ Preload, ลด Backlash |
| การใช้งานทั่วไป (Applications) | เครื่องจักรอัตโนมัติ, แขนกล, เครื่องมือแพทย์, อุปกรณ์ที่ต้องการความแม่นยำสูง |
