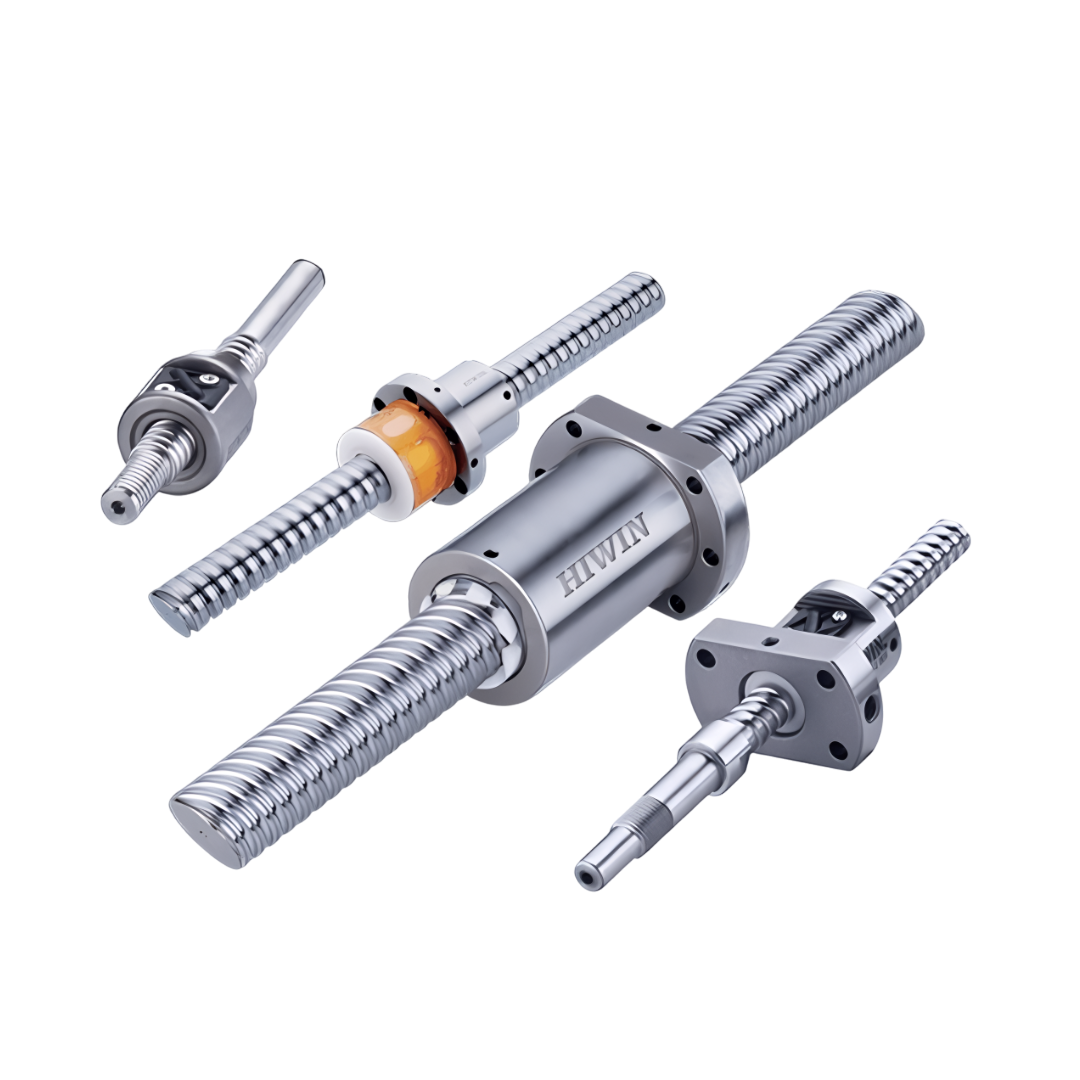

Ball Screw HIWIN PFDI Type 50-12T4 ขนาด 50x12 (บอลสกรู)
Ball Screw HIWIN PFDI Type 50-12T4 ขนาด 50x12 (บอลสกรู)
HIWIN
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
6,126.96 ฿
ราคาปกติ
ราคาโปรโมชัน
6,126.96 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Ball Screw HIWIN PFDI Type 50-12T4 ขนาด 50x12 (บอลสกรู)
Ball Screw (บอลสกรู) คืออุปกรณ์เชิงกลที่ใช้ในการแปลงการเคลื่อนที่แบบหมุน (Rotary Motion) ให้กลายเป็นการเคลื่อนที่เชิงเส้น (Linear Motion) โดยอาศัยการกลิ้งของเม็ดลูกบอลเล็ก ๆ ระหว่างแกนสกรู (Screw Shaft) และนัท (Ball Nut) ซึ่งการทำงานลักษณะนี้ช่วยลดแรงเสียดทาน ทำให้การเคลื่อนที่ราบรื่น มีประสิทธิภาพสูง และใช้แรงขับน้อยกว่าการใช้สกรูทั่วไป
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- ออกแบบสำหรับการเคลื่อนที่เชิงเส้นที่มีความแม่นยำสูงและราบรื่น
- ลดแรงเสียดทาน ทำให้เครื่องจักรทำงานได้มีประสิทธิภาพและประหยัดพลังงาน
- โครงสร้างแข็งแรง ทนต่อแรงบิดและแรงกด เหมาะสำหรับงานต่อเนื่อง
- ช่วยลดการสั่นสะเทือนและเสียงรบกวน เพิ่มความเสถียรในการทำงาน
การติดตั้ง
- ติดตั้งบนโครงสร้างที่มั่นคงและตรงแนว เพื่อให้ลูกบอลวิ่งในร่องได้อย่างถูกต้อง
- ปรับตั้งแกนและตัวบล็อกให้เข้ากับตำแหน่งที่ถูกต้อง เพื่อป้องกันการสึกหรอ
- ใช้การหล่อลื่นที่เหมาะสมเพื่อรักษาประสิทธิภาพและยืดอายุการใช้งาน
- ตรวจสอบความแน่นของชุดยึดและตำแหน่งการติดตั้งอย่างสม่ำเสมอ
การใช้งาน
- เหมาะสำหรับเครื่องจักรที่ต้องการความแม่นยำสูง เช่น เครื่อง CNC ระบบอัตโนมัติ และเครื่องจักรขับเคลื่อนเชิงเส้น
- ใช้งานได้ทั้งงานที่ต้องเคลื่อนที่ซ้ำ ๆ และงานต่อเนื่อง
- ให้ประสิทธิภาพสูง ลดแรงเสียดทานและการสึกหรอ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Model | 50-12T4 |
| Size Nominal Dia. | 50 |
| Size Lead | 12 |
| Ball Dia. | 7.938 |
| PCD | 51.8 |
| RD | 43.688 |
| Circuits | 4 |
| Stiffness K (kgf/µm) | 124 |
| Dynamic Load 1x10^6 revs C(kgf) | 5660 |
| Static Load Co(kgf) | 14730 |
| Nut D | 75 |
| Nut L | 227 |
| Flange F | 121 |
| Flange T | 49 |
| Flange BCD-E | 97 |
| Bolt x | 14 |
| Bolt Y | 20 |
| Bolt Z | 13 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| ประเภทผลิตภัณฑ์ | Ball Screw – PFDI Type |
| โครงสร้าง | ประกอบด้วยแกนบอลสกรูและน็อตบอลสกรู มีร่องลูกบอลแบบรีเทนเนอร์ ออกแบบให้ลูกบอลหมุนวนอย่างราบรื่น |
| การทำงาน | ให้การเคลื่อนที่เชิงเส้นแม่นยำ ลดแรงเสียดทาน และเพิ่มประสิทธิภาพการถ่ายทอดแรง |
| ความแม่นยำ | เหมาะสำหรับงานที่ต้องการความละเอียดสูง ทั้งด้านตำแหน่งและความเร็ว |
| การรับแรง | รองรับแรงในแนวแกนได้ดี เหมาะกับงานเครื่องจักรอุตสาหกรรมและระบบอัตโนมัติ |
| การหล่อลื่น | รองรับการหล่อลื่นด้วยจาระบีหรือระบบหล่อลื่นต่อเนื่อง เพื่อยืดอายุการใช้งาน |
| วัสดุ | ใช้เหล็กคุณภาพสูง ผ่านกระบวนการชุบแข็งและเจียรผิว เพื่อความทนทานและอายุการใช้งานยาวนาน |
| การบำรุงรักษา | ออกแบบให้ถอดประกอบ ตรวจสอบ และซ่อมบำรุงง่าย |
| การใช้งานทั่วไป | ใช้ในเครื่องจักร CNC, หุ่นยนต์, ระบบอัตโนมัติ และงานที่ต้องการความแม่นยำสูงในการเคลื่อนที่เชิงเส้น |
