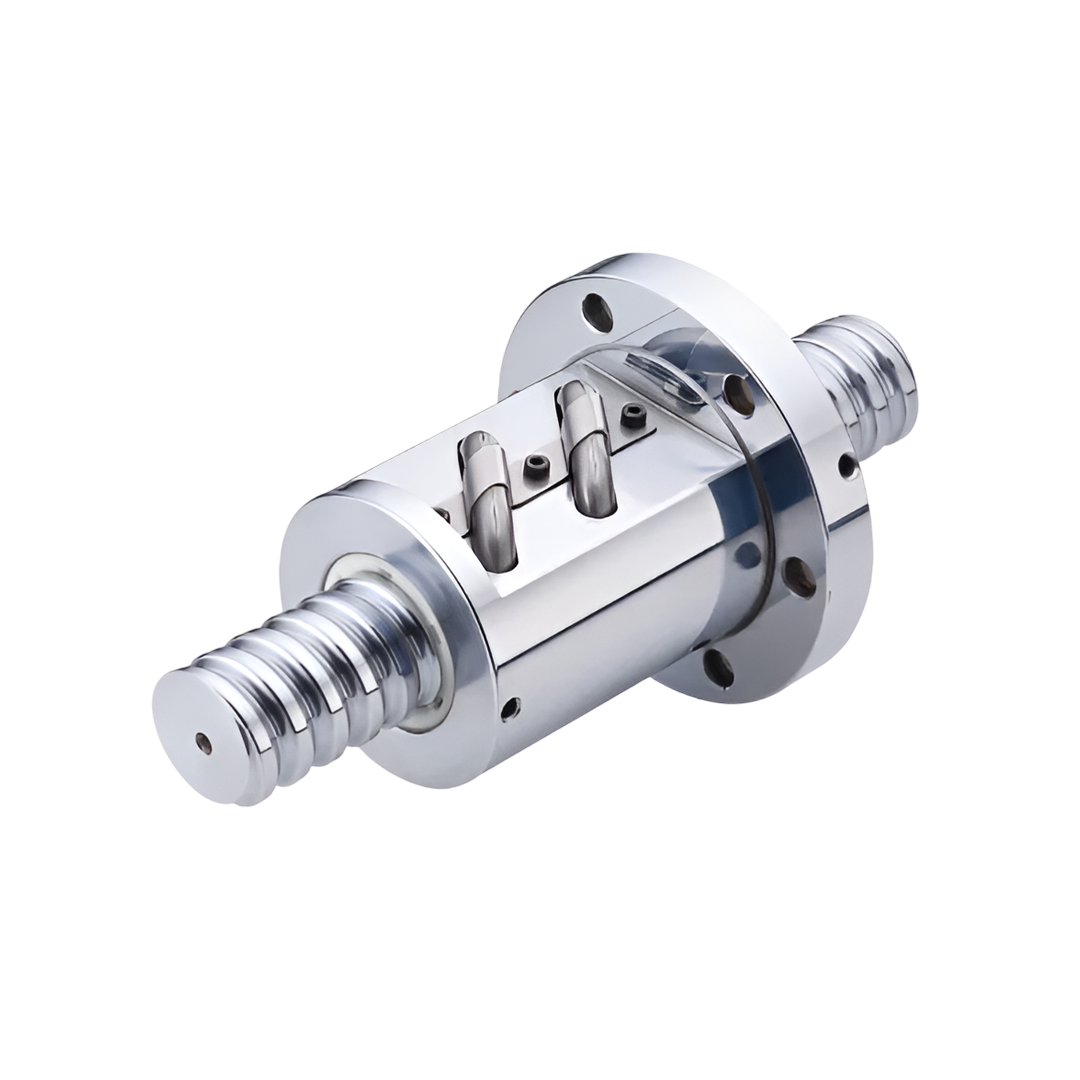

Ball Screw HIWIN FDW Type 32-8B3 ขนาด 32x8 (บอลสกรู)
Ball Screw HIWIN FDW Type 32-8B3 ขนาด 32x8 (บอลสกรู)
HIWIN
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
4,058.49 ฿
ราคาปกติ
ราคาโปรโมชัน
4,058.49 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Ball Screw HIWIN FDW Type 32-8B3 ขนาด 32x8 (บอลสกรู)
Ball Screw (บอลสกรู) คืออุปกรณ์เชิงกลที่ใช้ในการแปลงการเคลื่อนที่แบบหมุน (Rotary Motion) ให้กลายเป็นการเคลื่อนที่เชิงเส้น (Linear Motion) โดยอาศัยการกลิ้งของเม็ดลูกบอลเล็ก ๆ ระหว่างแกนสกรู (Screw Shaft) และนัท (Ball Nut) ซึ่งการทำงานลักษณะนี้ช่วยลดแรงเสียดทาน ทำให้การเคลื่อนที่ราบรื่น มีประสิทธิภาพสูง และใช้แรงขับน้อยกว่าการใช้สกรูทั่วไป
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- Ball Screw รุ่น FDW Type ออกแบบเพื่อ รองรับงานที่ต้องการความแข็งแรงสูงและความแม่นยำ
- โครงสร้างช่วยลดแรงเสียดทาน ทำให้การเคลื่อนที่เป็นไปอย่าง ราบรื่นและต่อเนื่อง
- ผลิตจากวัสดุคุณภาพสูงและผ่านกระบวนการมาตรฐาน ทำให้มี ความทนทานและอายุการใช้งานยาวนาน
- ระบบหมุนเวียนลูกบอลได้รับการออกแบบเพื่อ รองรับแรงทั้งแนวรัศมีและแนวแกน อย่างมีประสิทธิภาพ
- ช่วยลดการสูญเสียพลังงานและลดเสียงรบกวน ทำให้เครื่องจักรทำงานได้มีประสิทธิภาพมากขึ้น
การติดตั้ง
- ควรติดตั้งบนโครงสร้างหรือฐานที่มั่นคง เพื่อป้องกันการสั่นสะเทือนและการบิดตัวของแกน
- ตรวจสอบให้แนวแกนของ Ball Screw อยู่ในแนวตรงและเรียบ เพื่อให้การเคลื่อนที่แม่นยำสูงสุด
- ใช้น้ำมันหล่อลื่นหรือจาระบีที่เหมาะสมกับสภาพการใช้งาน เพื่อป้องกันการสึกหรอและความร้อนสะสม
- ควรป้องกันฝุ่นละอองและสิ่งสกปรกไม่ให้เข้าสู่ระบบหมุนเวียนลูกบอล
การใช้งาน
- เหมาะสำหรับเครื่องจักรอุตสาหกรรมที่ต้องการ ความแม่นยำสูงและความทนทาน เช่น เครื่อง CNC เครื่องจักรอัตโนมัติ และระบบเคลื่อนที่เชิงเส้น
- รองรับการทำงานในสภาวะโหลดสูง โดยยังคงความราบรื่นและประสิทธิภาพ
- การเคลื่อนที่เรียบ ลดแรงสั่นสะเทือนและเสียงรบกวน ช่วยเพิ่มคุณภาพงานที่ผลิต
- การดูแลรักษาอย่างเหมาะสม เช่น การหล่อลื่นและป้องกันสิ่งสกปรก จะช่วยยืดอายุการใช้งานและลดค่าใช้จ่ายในการซ่อมบำรุง
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Model | 32-8B3 |
| Size Nominal Dia. | 32 |
| Size Lead | 8 |
| Ball Dia. | 4.763 |
| PCD | 33 |
| RD | 28.132 |
| Circuits | 2.5x3 |
| Stiffness K (kgf/µm) | 168 |
| Dynamic Load 1x10^6 revs C(kgf) | 4653 |
| Static Load Co(kgf) | 12678 |
| Nut D | 74 |
| Nut L | 205 |
| Flange F | 108 |
| Flange T | 16 |
| Flange BCD-E | 90 |
| Bolt X | 9 |
| Bolt Y | 14 |
| Bolt Z | 8.5 |
| Fit S | 30 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | ข้อมูล |
| ประเภท (Type) | FDW – Ball Screw |
| โครงสร้าง (Structure) | แบบฟลันจ์คู่ (Flanged Double Nut – Wide Type) |
| การนำทางของบอล (Ball Circulation Method) | Return Pipe หรือ End Deflector ขึ้นกับรุ่นและขนาด |
| ความแม่นยำมาตรฐาน (Accuracy Grade) | C0 – C10 (ISO Standard) |
| ความสามารถในการรับน้ำหนัก (Load Capacity) | รับโหลดสูง เนื่องจาก Double Nut และขนาดกว้างขึ้น ลด Backlash |
| คุณสมบัติเพิ่มเติม (Feature) | รองรับ Preload ได้ดี, เดินเรียบ, แม่นยำสูง, ลดเสียงรบกวน |
| การใช้งานทั่วไป (Applications) | เครื่องจักร CNC, เครื่องกัดละเอียดสูง, ระบบอัตโนมัติ, เครื่องมือแพทย์ และงานที่ต้องการความเสถียรสูง |
