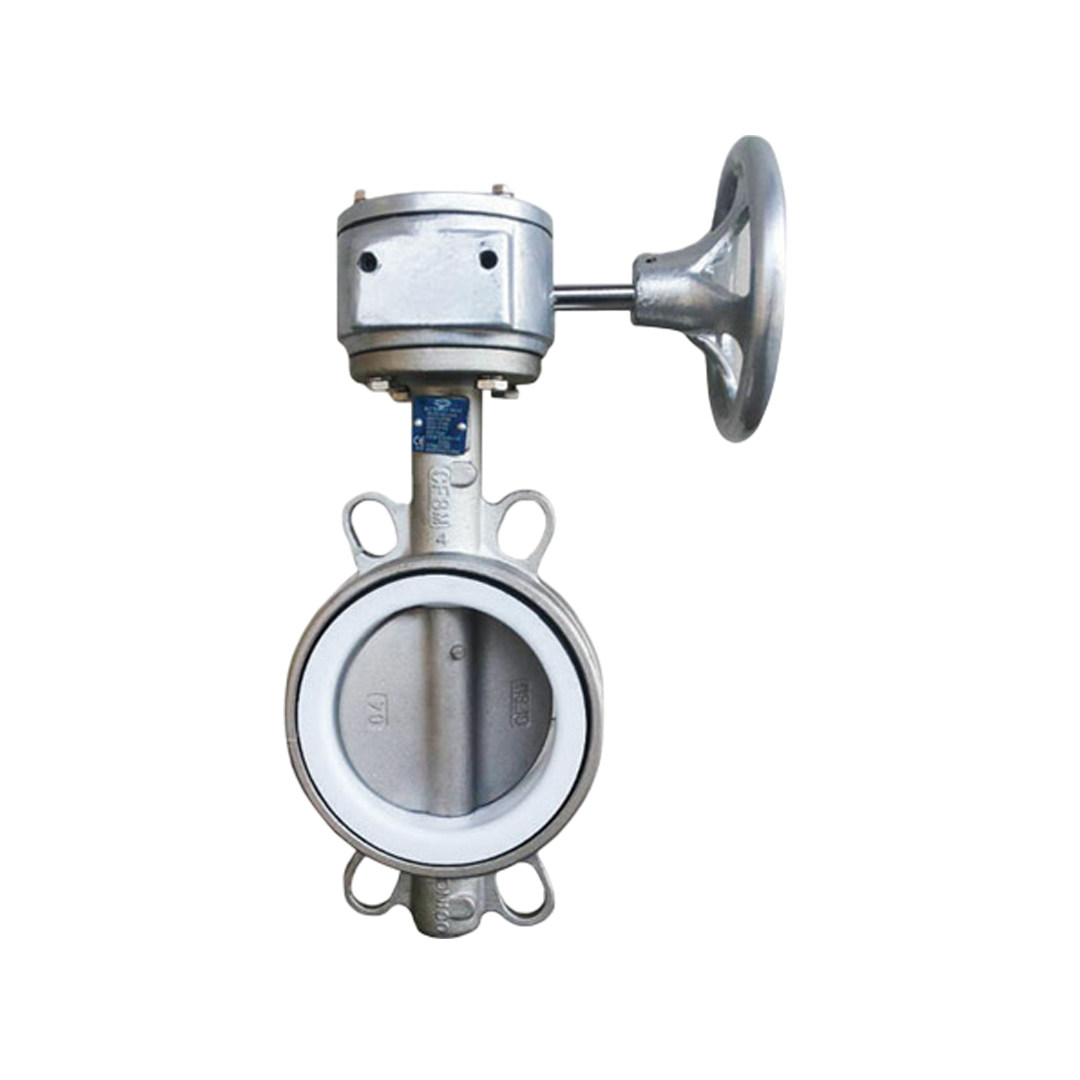

Arita Butterfly Valve SBF-T16G Gear Box 4 "
Arita Butterfly Valve SBF-T16G Gear Box 4 "
ARITA
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
7,980.00 ฿
ราคาปกติ
ราคาโปรโมชัน
7,980.00 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Arita Butterfly Valve SBF-T16G Gear Box 4 "
ARITA Butterfly Valve เป็นวาล์วผีเสื้อที่ใช้ควบคุมการไหลของของไหลในระบบท่อ โดยมีแผ่นวาล์ว (Disc) หมุนรอบแกนกลางเพื่อเปิด-ปิดหรือปรับปริมาณการไหลของของไหล วาล์วชนิดนี้มีขนาดกะทัดรัด ติดตั้งง่าย และเหมาะสำหรับการใช้งานที่หลากหลาย
คุณสมบัติ
มาตรฐานคุณลักษณะเฉพาะ:
- ออกแบบตามมาตรฐาน BS5155, DIN3202, ISO5752
- หน้าแปลนเป็นไปตามมาตรฐาน DIN, BS, UNI, ISO, ANSI, JIS
คุณสมบัติ:
- การเชื่อมต่อแบบ Wafer Type
- ใช้งานด้วยคันโยก (Lever Operator)
- ออกแบบให้เป็นแบบศูนย์กลาง (Concentric Design)
การใช้งาน:
- สำหรับงานบริการทั่วไปและอุตสาหกรรม
- ของเหลวที่ใช้งานได้: น้ำ, น้ำมัน
ข้อมูลเฉพาะ
ข้อกำหนดในการทดสอบ
| Working Pressure | 150 PSI( 10 Bar ) |
| Maximum Pressure | 200 PSI ( 14 Bar ) |
| Shell Test Pressure | 300 PSI ( 21 Bar ) |
| Applicable Temperature | 150C |
ขนาดสินค้า
| ขนาด | 4" |
| DN | 100 |
| C | 52.1 |
| DIN PN 10/16 (D1) | 180 |
| DIN PN 10/16 (n-Ødl) | 8-18 |
| ANSI 150 (D1) | 98.5 |
| ANSI 150 (n-Ødl) | 8-19 |
| JIS 10K (D1) | 175 |
| JIS 10K (n-Ødl) | 8-19 |
วัสดุสินค้า
วัสดุ
| ลำดับ | ชิ้นส่วน | วัสดุ |
| 1 | ตัวเรือน | CF8M |
| 2 | บ่าวาล์ว | PTFE / RPTFE |
| 3 | เพลา | SS416 |
| 4 | แผ่นจาน | CF8M |
| 5 | สลัก | SS316 |
| 6 | บูช | PTFE |
| 7 | โอริง | NBR |
| 8 | ตัวขับเคลื่อนด้วยเฟือง | ส่วนประกอบ |
