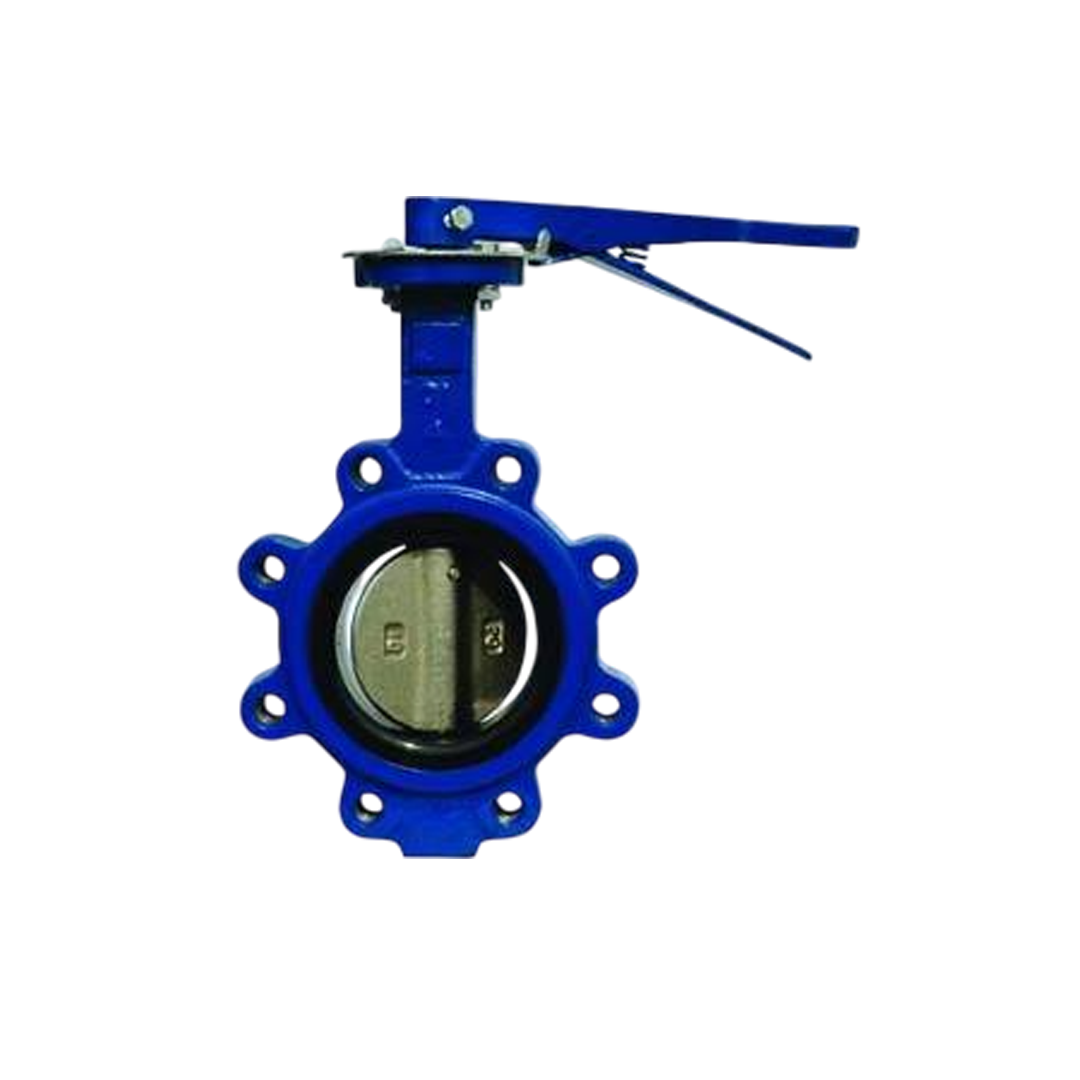

Arita Butterfly Valve ILBF-E16L-A15 Hand Lever 3"
Arita Butterfly Valve ILBF-E16L-A15 Hand Lever 3"
ARITA
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
1,850.00 ฿
ราคาปกติ
ราคาโปรโมชัน
1,850.00 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Arita Butterfly Valve ILBF-E16L-A15 Hand Lever 3"
ARITA Butterfly Valve เป็นวาล์วผีเสื้อที่ใช้ควบคุมการไหลของของไหลในระบบท่อ โดยมีแผ่นวาล์ว (Disc) หมุนรอบแกนกลางเพื่อเปิด-ปิดหรือปรับปริมาณการไหลของของไหล วาล์วชนิดนี้มีขนาดกะทัดรัด ติดตั้งง่าย และเหมาะสำหรับการใช้งานที่หลากหลาย
คุณสมบัติ
คุณสมบัติ
มาตรฐานข้อกำหนด:
- ออกแบบตามมาตรฐาน: ASME B16.10, ISO5752
- หน้าแปลนตามมาตรฐาน: ASME B16.5
- หน้าแปลนติดตั้งด้านบนตามมาตรฐาน: ISO5211
คุณสมบัติ:
- การเชื่อมต่อแบบลักไทป์
- ตัวขับเคลื่อนด้วยคันโยก
- การออกแบบศูนย์กลาง
- เพลาเดี่ยวพร้อมสลัก
การใช้งาน:
- สำหรับงานบริการทั่วไปและอุตสาหกรรม
- ของเหลวที่ใช้งานได้: น้ำ, น้ำมันเบา
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อกำหนดในการทดสอบ
| แรงดันใช้งาน | 240 PSI (16 บาร์) |
| แรงดันสูงสุด | 240 PSI (16 บาร์) |
| แรงดันทดสอบตัวเรือน | 300 PSI (21 บาร์) |
| อุณหภูมิที่ใช้งานได้ | น้อยกว่า 120 °C |
ขนาดสินค้า
| ขนาด | 3" |
| C | 308 |
| LO | 45.2 |
| PN10 (D1) | 220 |
| PN10 (n-M) | 160 |
| PN16 (D1) | 8-M16 |
| PN16 (n-M) | 160 |
| ANSI 150 (D1) | 6-M16 |
| ANSI 150 (n-M) | 152.5 |
| JIS 10K (D1) | 4-5/8" |
| JIS 10K (n-M) | 150 |
วัสดุสินค้า
วัสดุสินค้า
วัสดุ
| ลำดับ | ชิ้นส่วน | วัสดุ |
| 1 | ตัวเรือน | เหล็กหล่อ |
| 2 | บ่าวาล์ว | EPDM |
| 3 | เพลา | SS416 |
| 4 | แผ่นจาน | CF8M |
| 5 | สลัก | SS304 |
| 6 | บูช | โพลีเมอร์ |
| 7 | โอริง | NBR |
| 8 | ด้ามจับ | เหล็กหล่อ |
