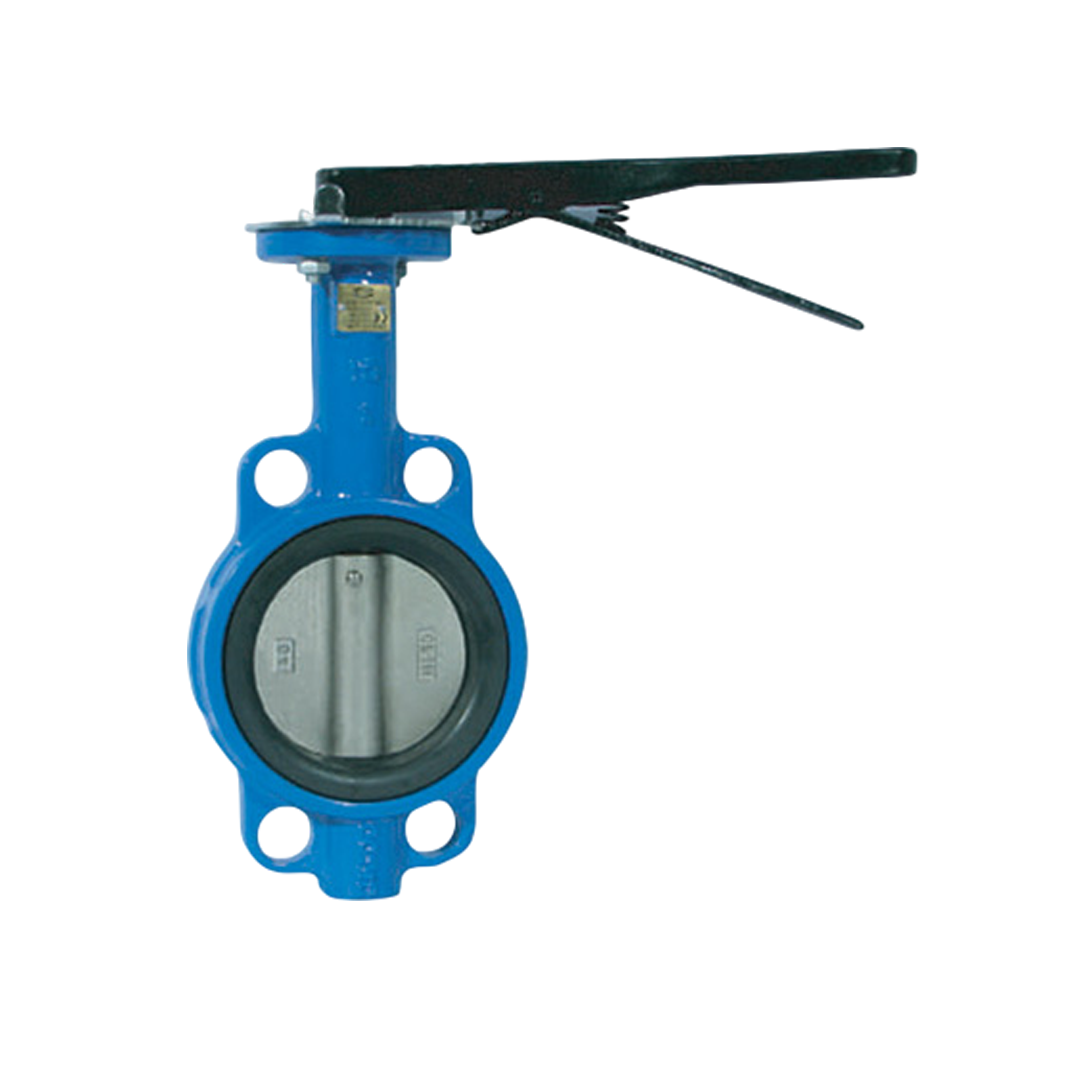

Arita Butterfly Valve IBF-E04L Hand Lever 2 นิ้ว
Arita Butterfly Valve IBF-E04L Hand Lever 2 นิ้ว
ARITA
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
517.00 ฿
ราคาปกติ
ราคาโปรโมชัน
517.00 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Arita Butterfly Valve IBF-E04L Hand Lever 2 นิ้ว
ARITA Butterfly Valve เป็นวาล์วผีเสื้อที่ใช้ควบคุมการไหลของของไหลในระบบท่อ โดยมีแผ่นวาล์ว (Disc) หมุนรอบแกนกลางเพื่อเปิด-ปิดหรือปรับปริมาณการไหลของของไหล วาล์วชนิดนี้มีขนาดกะทัดรัด ติดตั้งง่าย และเหมาะสำหรับการใช้งานที่หลากหลาย
คุณสมบัติ
คุณสมบัติ
มาตรฐานคุณลักษณะเฉพาะ:
- ออกแบบตามมาตรฐาน BS5155, DIN3202, ISO5752
- หน้าแปลนเป็นไปตามมาตรฐาน DIN, BS, UNI, ISO, ANSI, JIS
- หน้าแปลนติดตั้งด้านบนเป็นไปตามมาตรฐาน ISO5211
คุณสมบัติ:
- การเชื่อมต่อแบบ Wafer Type
- ใช้งานด้วยคันโยก (Lever Operator)
- ออกแบบให้เป็นแบบศูนย์กลาง (Concentric Design)
การใช้งาน:
- เหมาะสำหรับ งานทั่วไปและงานอุตสาหกรรม
- ใช้ได้กับของไหล น้ำ และน้ำมันเบา
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อกำหนดในการทดสอบ
| Working Pressure | 150 PSI ( 10 Bar ) |
| Maximum Pressure | 200 PSI ( 14 Bar ) |
| Shell Test Pressure | 300 PSI (21 Bar ) |
| Applicable Temperature | <120C |
ขนาดสินค้า
| ขนาด | 2" |
| C | 42 |
| H | 265 |
| LO | 223 |
| DIN PN 10/16 (D1) | 125 |
| DIN PN 10/16 (n-Ødl) | 4-18 |
| ANSI 150 (D1) | 120.5 |
| ANSI 150 (n-Ødl) | 4-19 |
| JIS 10K (D1) | 120 |
| JIS 10K (n-Ødl) | 4-19 |
วัสดุสินค้า
วัสดุสินค้า
วัสดุ
| ลำดับ | ชิ้นส่วน | วัสดุ |
| 1 | ตัวเรือน | เหล็กหล่อ / เหล็กดัด |
| 2 | บ่าวาล์ว | EPDM / NBR / VITON / PTFE |
| 3 | เพลา | SS416 / SS410 / SS304 / SS316 |
| 4 | แผ่นจาน | CF8 / CF8M / DI |
| 5 | สลัก | SS304 |
| 6 | บูช | PTFE |
| 7 | โอริง | NBR |
| 8 | คันโยก | เหล็กหล่อ / อลูมิเนียม |
