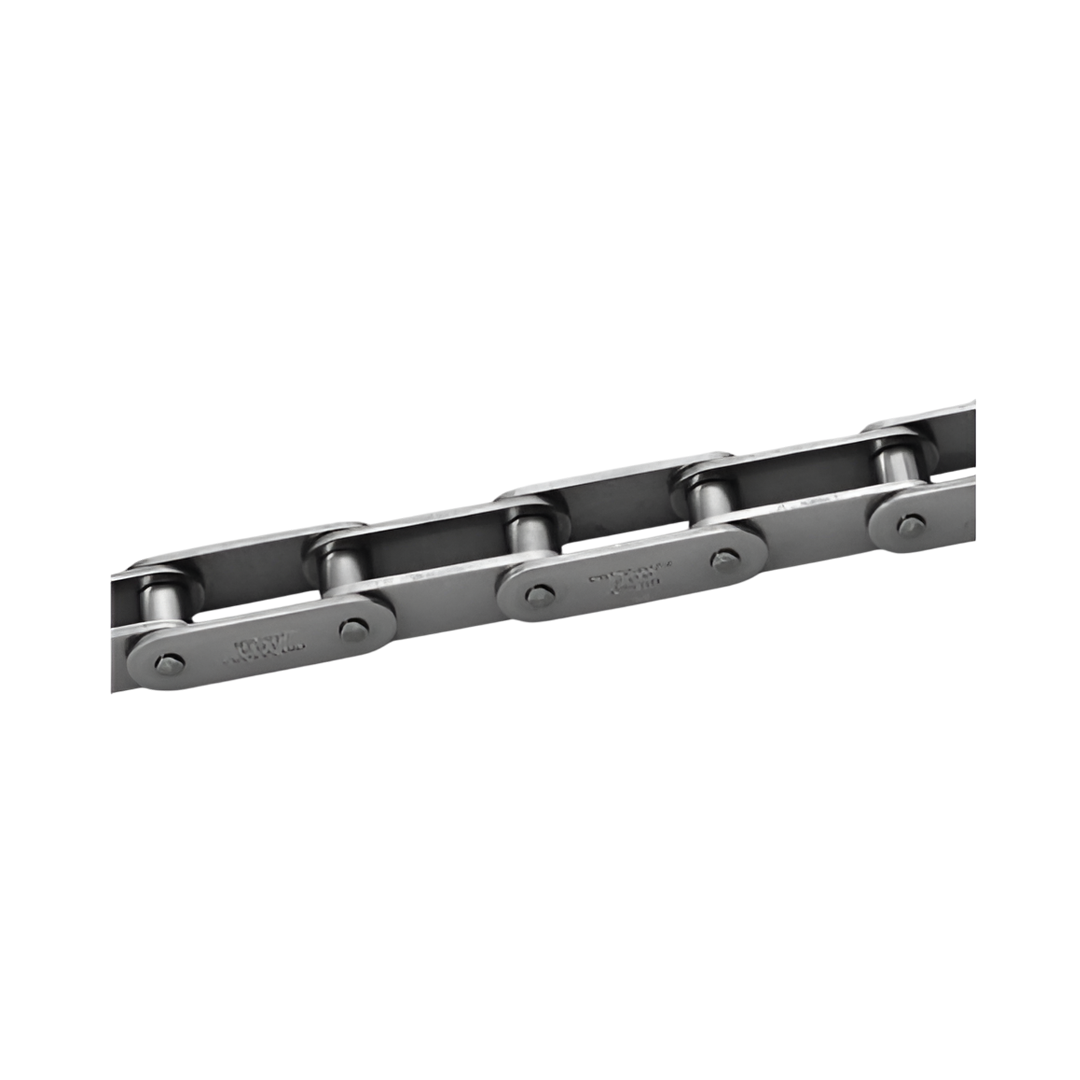

โซ่ส่งกำลัง HKH Double Pitch Chain HF 2160 ขนาด 101.60x31.75x28.58
โซ่ส่งกำลัง HKH Double Pitch Chain HF 2160 ขนาด 101.60x31.75x28.58
HKH
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด โซ่ส่งกำลัง HKH Double Pitch Chain HF 2160 ขนาด 101.60x31.75x28.58
โซ่ส่งกำลัง HKH เป็นอุปกรณ์ส่งกำลังเชิงกลที่ออกแบบมาเพื่อถ่ายทอดแรงบิดและการหมุนระหว่างเพลาหรือเฟืองสองชุด โดยใช้หลักการเคลื่อนที่ร่วมกันของข้อต่อโลหะที่มีความแข็งแรงสูง จึงให้การส่งกำลังที่มีประสิทธิภาพ สม่ำเสมอ และมีความทนทานต่อการใช้งานต่อเนื่องภายใต้สภาวะที่หลากหลาย
คุณสมบัติ
คุณสมบัติ
ข้อมูลคุณสมบัติ
โซ่ส่งกำลัง Double Pitch Chain จาก HKH เป็นโซ่ที่มีระยะพิชระหว่างลูกกลิ้งยาวกว่าโซ่มาตรฐาน เหมาะสำหรับงานที่ต้องการความเร็วต่ำถึงปานกลาง แต่ต้องการระยะการส่งกำลังที่ยาวและน้ำหนักเบา ผลิตจากเหล็กกล้าคุณภาพสูง ผ่านการอบชุบแข็งเพื่อเพิ่มความทนทานต่อแรงดึงและการสึกหรอ โครงสร้างลูกกลิ้งและแผ่นข้างถูกออกแบบให้มีความเที่ยงตรง ช่วยให้โซ่เคลื่อนตัวได้อย่างราบรื่น ลดแรงเสียดทาน และยืดอายุการใช้งาน
การติดตั้ง
- ตรวจสอบแนวศูนย์ของเพลาขับและเพลาตามให้ตรงกันก่อนติดตั้ง เพื่อป้องกันการเบี่ยงศูนย์ของโซ่
- ปรับความตึงของโซ่ให้อยู่ในระดับพอดี โดยให้โซ่มีระยะหย่อนเล็กน้อยเพื่อรองรับแรงกระชากขณะเริ่มเดินเครื่อง
- ใช้ข้อต่อโซ่ (Connecting Link) ที่ตรงรุ่น และติดตั้งให้ถูกต้องตามทิศทางการหมุน
- หมั่นหล่อลื่นโซ่ด้วยน้ำมันหรือจาระบีอย่างสม่ำเสมอ เพื่อป้องกันการสึกหรอและเสียงดังระหว่างทำงาน
การใช้งาน
- เหมาะสำหรับเครื่องจักรที่ต้องการโซ่ส่งกำลังระยะยาว เช่น ระบบลำเลียงสินค้า เครื่องบรรจุภัณฑ์ และเครื่องจักรในอุตสาหกรรมอาหาร
- ใช้ได้ทั้งงานส่งกำลังและงานลำเลียงเบา เนื่องจากมีน้ำหนักเบาและแรงเสียดทานต่ำ
- เหมาะกับระบบที่ทำงานต่อเนื่อง ความเร็วปานกลาง และต้องการความนุ่มนวลในการเคลื่อนไหว
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| หมายเลขโซ่ | HF 2160 |
| ระยะพิตช์ P | 101.60 |
| ความกว้างด้านในของโรลเลอร์ลิงก์ W | 31.75 |
| เส้นผ่านศูนย์กลางโรลเลอร์ S | 28.58 |
| เส้นผ่านศูนย์กลางโรลเลอร์ R | 57.15 |
| ความยาวรวม L1+L2 | 73.1 |
| ความยาว L1 | 34.2 |
| ความยาว L2 | 38.9 |
| ความยาว D | 14.29 |
| แผ่นเพลตลิงก์ (Link Plate) ความกว้าง H | 47.0 |
| แผ่นเพลตลิงก์ (Link Plate) ความหนา T | 7.2 |
| รูปแบบของพิน (Pin Type) | แบบย้ำหมุด (Rivet Type) |
| (kg) แรงดึงเฉลี่ยที่ทำให้โซ่ขาด | 26,300 |
| (kg) น้ำหนักสูงสุดที่ยอมให้ใช้งานตามปกติ | 3,760 |
| หัวข้อหลักสำหรับน้ำหนักโดยประมาณต่อความยาว 1 เมตร โรลเลอร์ S (kg/m) | 9.50 |
| หัวข้อหลักสำหรับน้ำหนักโดยประมาณต่อความยาว 1 เมตร โรลเลอร์ R (kg/m) | 14.50 |
| จำนวนลิงก์ที่ใช้ในชุดหรือแพ็กเกจมาตรฐาน 1 ชุด | 30 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| หัวข้อ | รายละเอียด |
| มาตรฐานการผลิต | ผลิตตามมาตรฐานสากล เช่น ANSI และ BS เพื่อให้สามารถใช้งานร่วมกับเฟืองขับที่ออกแบบมาสำหรับโซ่ระยะพิทช์คู่ได้อย่างแม่นยำ |
| ลักษณะโครงสร้าง | มีระยะพิทช์ (Pitch) ยาวกว่าโซ่มาตรฐานทั่วไปสองเท่า แต่ยังคงรูปแบบของแผ่นข้าง พิน บูช และลูกกลิ้งเหมือนโซ่ทั่วไป ทำให้มีน้ำหนักเบาและประหยัดต้นทุน |
| วัสดุที่ใช้ผลิต | ผลิตจากเหล็กกล้าคุณภาพสูง ผ่านกระบวนการชุบแข็งบริเวณพินและบูช เพื่อเพิ่มความทนทานต่อแรงดึงและแรงสึกหรอ |
| ประเภทของโซ่ | มีทั้งแบบลูกกลิ้งมาตรฐานสำหรับงานส่งกำลัง และแบบมีแผ่นต่อสำหรับระบบลำเลียงหรือขนส่งชิ้นงาน |
| การหล่อลื่น | สามารถใช้การหล่อลื่นแบบน้ำมันหรือจาระบี เพื่อช่วยลดแรงเสียดทานระหว่างพินและบูช และยืดอายุการใช้งาน |
| การติดตั้ง | ควรจัดแนวเฟืองและโซ่ให้อยู่ในระนาบเดียวกัน ปรับความตึงของโซ่ให้เหมาะสม และตรวจสอบการหมุนของเฟืองก่อนเริ่มใช้งาน |
| การใช้งาน | เหมาะสำหรับงานที่ต้องการระยะส่งกำลังยาวขึ้น เช่น ระบบลำเลียงในโรงงานบรรจุภัณฑ์ เครื่องจักรอุตสาหกรรมเบา และระบบส่งกำลังที่มีรอบการหมุนไม่สูงมาก |
| การบำรุงรักษา | ควรตรวจสอบความตึง การสึกหรอ และการหล่อลื่นอย่างสม่ำเสมอ เพื่อรักษาประสิทธิภาพและลดความเสียหายระหว่างการทำงาน |
| คุณสมบัติเด่น | น้ำหนักเบากว่าโซ่มาตรฐาน ประหยัดพลังงาน เหมาะกับงานที่ต้องการความเงียบ ความราบรื่น และการทำงานต่อเนื่องในระยะยาว |
