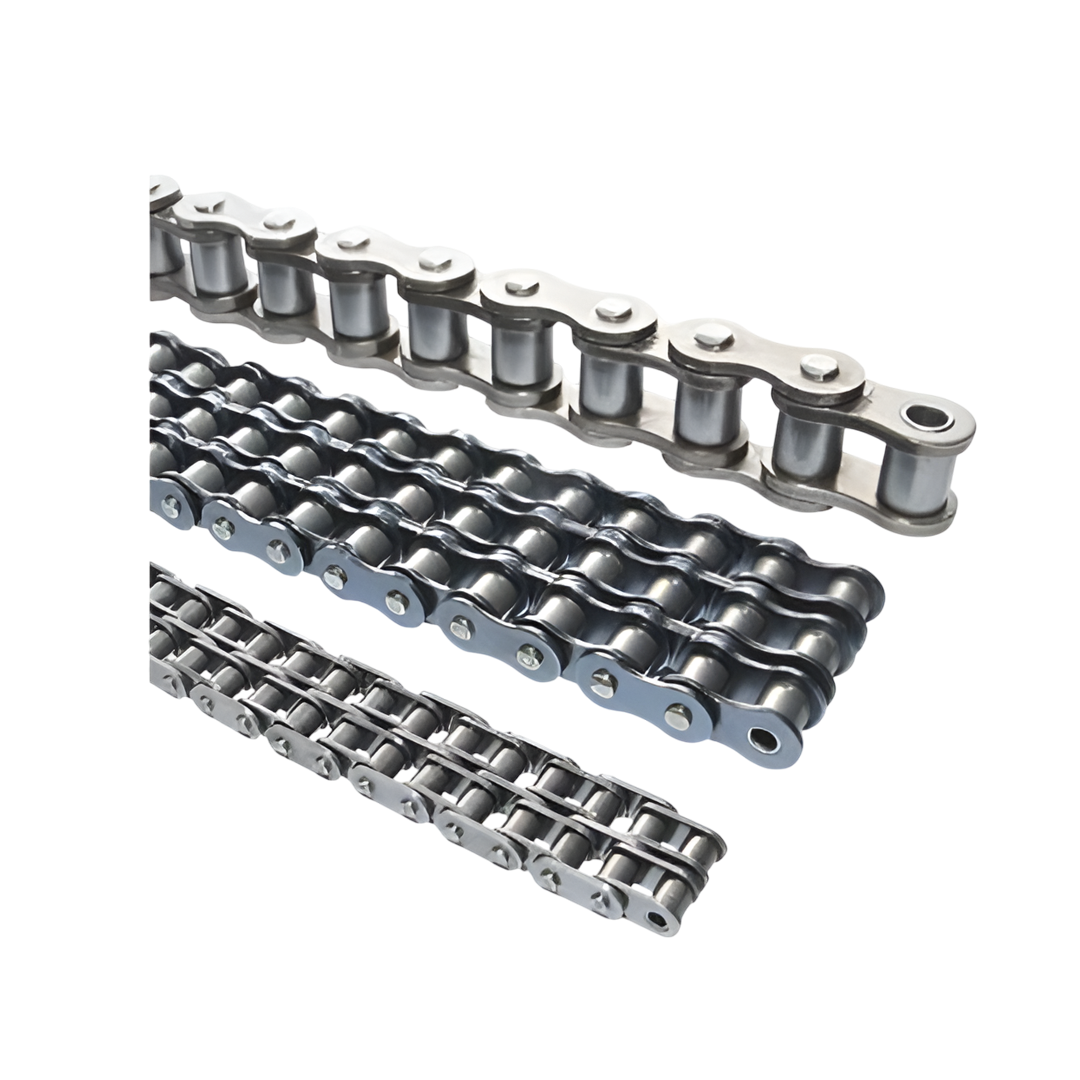

โซ่ส่งกำลัง HKH BS Standard Roller Chain H.K.H 20B-3 ขนาด 31.75x19.05x19.60
โซ่ส่งกำลัง HKH BS Standard Roller Chain H.K.H 20B-3 ขนาด 31.75x19.05x19.60
HKH
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด โซ่ส่งกำลัง HKH BS Standard Roller Chain H.K.H 20B-3 ขนาด 31.75x19.05x19.60
โซ่ส่งกำลัง HKH เป็นอุปกรณ์ส่งกำลังเชิงกลที่ออกแบบมาเพื่อถ่ายทอดแรงบิดและการหมุนระหว่างเพลาหรือเฟืองสองชุด โดยใช้หลักการเคลื่อนที่ร่วมกันของข้อต่อโลหะที่มีความแข็งแรงสูง จึงให้การส่งกำลังที่มีประสิทธิภาพ สม่ำเสมอ และมีความทนทานต่อการใช้งานต่อเนื่องภายใต้สภาวะที่หลากหลาย
คุณสมบัติ
คุณสมบัติ
ข้อมูลคุณสมบัติ
โซ่ส่งกำลังมาตรฐาน BS (British Standard) จาก HKH ผลิตจากเหล็กกล้าเกรดอุตสาหกรรม ผ่านกระบวนการชุบแข็งเพื่อเพิ่มความแข็งแรงของเพลาพินและลูกกลิ้ง มีความทนทานต่อแรงดึงและแรงกระแทกสูง การออกแบบตามมาตรฐานสากล BS ช่วยให้สามารถใช้งานร่วมกับเฟืองขับเฟืองตามได้อย่างแม่นยำ เหมาะสำหรับงานส่งกำลังในระบบที่ต้องการความเสถียรและอายุการใช้งานยาวนาน
การติดตั้ง
- ตรวจสอบแนวศูนย์ของเพลาขับและเพลาตามให้ตรงกัน เพื่อป้องกันการเบี่ยงศูนย์ของโซ่
- ปรับความตึงของโซ่ให้อยู่ในระดับที่เหมาะสม โดยให้มีระยะหย่อนเพียงพอสำหรับการเคลื่อนไหว
- ติดตั้งข้อต่อโซ่ (Connecting Link) ให้ถูกต้องตามทิศทางการหมุนของระบบ
- ควรหล่อลื่นโซ่ด้วยน้ำมันหล่อลื่นชนิดบาง หรือจาระบีคุณภาพดี เพื่อป้องกันการสึกหรอและเสียงดังระหว่างทำงาน
การใช้งาน
- ใช้ในระบบส่งกำลังของเครื่องจักรกลในโรงงานอุตสาหกรรม เช่น เครื่องบรรจุ เครื่องตัด เครื่องลำเลียง และเครื่องจักรกลหนัก
- เหมาะสำหรับระบบที่ต้องการความต่อเนื่องในการทำงานและมีโหลดปานกลางถึงสูง
- สามารถใช้งานในสภาพแวดล้อมทั่วไปและสภาพงานที่มีฝุ่นหรือความชื้นได้ดี เมื่อมีการบำรุงรักษาอย่างเหมาะสม
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| หมายเลขโซ่ (Chain Number) | H.K.H 20B-3 |
| หมายเลข ISO-B (ISO-B Number) | 20 B |
| ระยะพิตช์ (Pitch) P (mm) | 31.75 |
| เส้นผ่านศูนย์กลางโรลเลอร์ (Roller Diameter) D (mm) | 19.05 |
| ความกว้างด้านในของโรลเลอร์ลิงก์ W (mm) | 19.60 |
| ความกว้างของแผ่นเพลตโรลเลอร์ลิงก์ H (mm) | 26.4 |
| ความหนาของแผ่นเพลต T (mm) | 4.62 |
| ความหนาของแผ่นเพลต t (mm) | 3.65 |
| เส้นผ่านศูนย์กลางพิน (Pin Diameter) d (mm) | 10.19 |
| ความยาวพิน (Pin Length) L (mm) | 117.3 |
| มิติ (ขนาด) L1 (mm) | 60.2 |
| มิติ (ขนาด) L2 (mm) | 57.1 |
| มิติ (ขนาด) L3 (mm) | 61.05 |
| มิติ (ขนาด) L4 (mm) | 59.45 |
| ระยะพิตช์ตามขวาง (Transverse Pitch) E (mm) | 36.45 |
| (kgf) แรงดึงที่ทำให้โซ่ขาดตามมาตรฐาน ISO Series B (British Standard) | 19,740 |
| (kgf) แรงดึงทำลายขั้นต่ำที่ผู้ผลิตรับประกัน | 34,500 |
| (kg/m) น้ำหนักของโซ่โดยประมาณต่อความยาว 1 เมตร | 11.8 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| หัวข้อ | รายละเอียด |
| มาตรฐานการผลิต | ผลิตตามมาตรฐาน BS (British Standard) เพื่อให้สามารถใช้งานร่วมกับเฟืองและอุปกรณ์ส่งกำลังที่ใช้มาตรฐานยุโรปได้อย่างลงตัว |
| โครงสร้างของโซ่ | ประกอบด้วยเพลท (Link Plate), พิน (Pin), บูช (Bushing) และลูกกลิ้ง (Roller) ที่เชื่อมต่อกันเป็นข้อ เพื่อส่งกำลังจากเฟืองขับไปยังเฟืองตามอย่างราบรื่น |
| วัสดุที่ใช้ผลิต | ผลิตจากเหล็กกล้าคุณภาพสูง ผ่านกระบวนการชุบแข็งที่ส่วนพินและบูช เพื่อเพิ่มความทนทานต่อแรงเสียดทานและแรงดึง |
| การหล่อลื่น | รองรับการหล่อลื่นด้วยน้ำมันหรือจาระบี เพื่อช่วยลดการสึกหรอและยืดอายุการใช้งานของโซ่ |
| การติดตั้ง | ควรจัดแนวโซ่และเฟืองให้อยู่ในแนวตรง ปรับความตึงของโซ่ให้เหมาะสม และตรวจสอบการทำงานหลังติดตั้ง |
| การใช้งาน | เหมาะสำหรับระบบส่งกำลังทั่วไปในโรงงานอุตสาหกรรม เครื่องจักรการผลิต เครื่องจักรกลเกษตร และระบบลำเลียง |
| การบำรุงรักษา | ตรวจสอบการยืดตัวของโซ่ ความตึง การหล่อลื่น และการสึกหรอของข้อโซ่อย่างสม่ำเสมอ |
| คุณสมบัติเด่น | ให้การส่งกำลังที่ราบรื่น เสียงรบกวนน้อย มีความแข็งแรง ทนต่อแรงดึงสูง และเหมาะกับงานที่ต้องการความแม่นยำในการเคลื่อนที่ |
