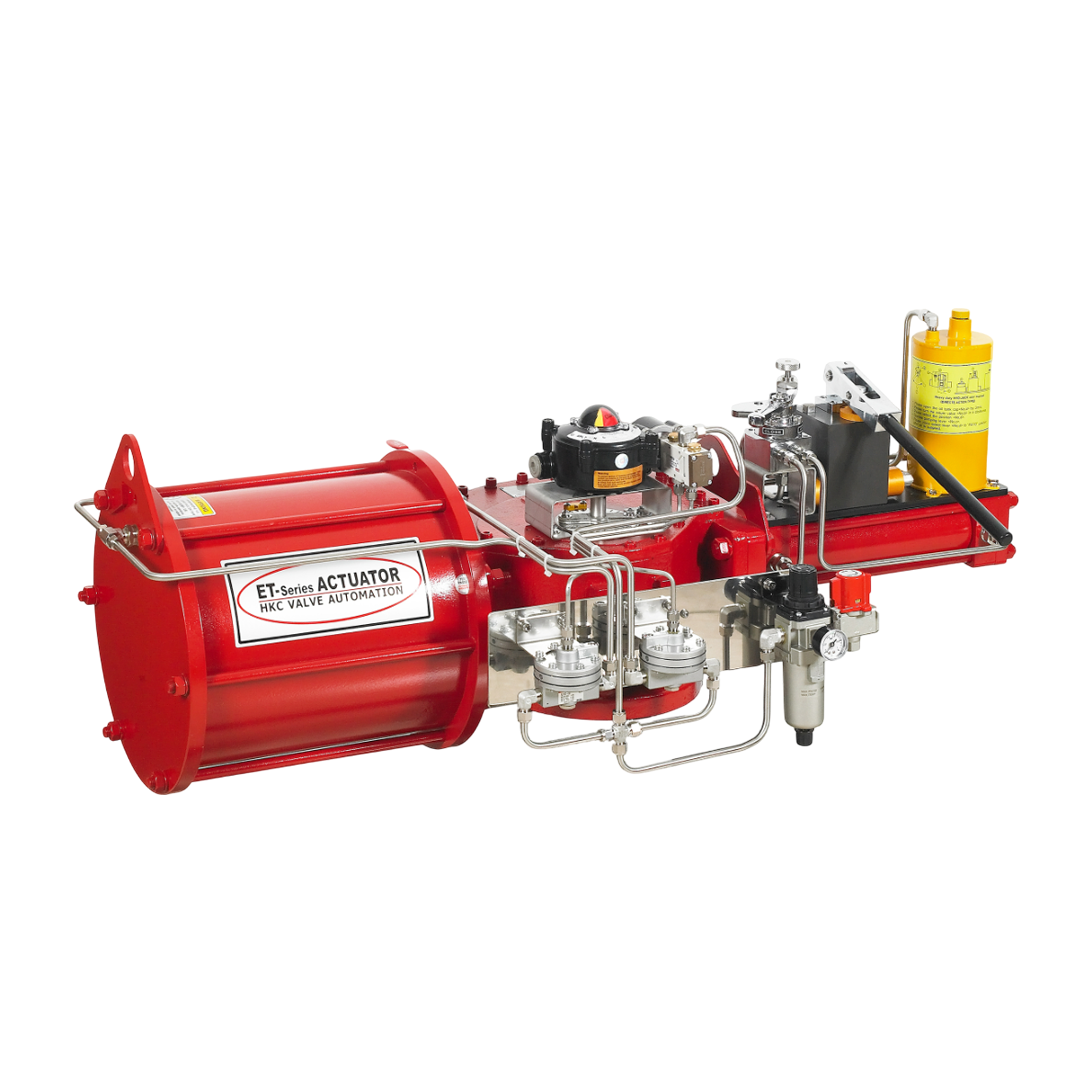

หัวขัับลม HKC Pneumatic Actuator Max. Torque 40,000 ETS-160 ET Series
หัวขัับลม HKC Pneumatic Actuator Max. Torque 40,000 ETS-160 ET Series
HKC
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
39,372.00 ฿
ราคาปกติ
ราคาโปรโมชัน
39,372.00 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด หัวขัับลม HKC Pneumatic Actuator Max. Torque 40,000 ETS-160 ET Series
Pneumatic Actuator หรือที่เรียกกันในภาษาไทยว่า “กระบอกลม” เป็นอุปกรณ์ที่มีบทบาทสำคัญในระบบอัตโนมัติของอุตสาหกรรมต่างๆ โดยใช้พลังงานจากลมอัดเพื่อขับเคลื่อนกลไกต่างๆ ให้ทำงานได้อย่างรวดเร็ว แม่นยำ และปลอดภัย หนึ่งในแบรนด์ที่ได้รับความนิยมและเชื่อถือในระดับสากลคือ HKC ซึ่งมีชื่อเสียงในด้านคุณภาพและความคงทนของสินค้า โดยเฉพาะในส่วนของ Pneumatic Actuator ที่ออกแบบมาเพื่อตอบโจทย์การใช้งานที่หลากหลาย ตั้งแต่ระบบลำเลียง การเปิด-ปิดวาล์ว ไปจนถึงระบบควบคุมอัตโนมัติในโรงงานอุตสาหกรรม
คุณสมบัติ
คุณสมบัติ
ET Series – ซีรีส์ ET
- • ซีรีส์ ET เป็นแอคชูเอเตอร์แบบนิวแมติกสำหรับงานหนัก (Heavy-duty Pneumatic Actuator) ออกแบบมาสำหรับวาล์วแบบหมุนที่ต้องการแรงบิดสูงและมีขนาดใหญ่ (ETS Series) รวมถึงวาล์วแบบเชิงเส้น (ETL Series)
- • ทำงานได้อย่างปลอดภัยและเชื่อถือได้
- • รองรับแรงบิดได้หลากหลายขนาด
- • มีให้เลือกทั้งแบบ Double Acting (ทำงานสองทิศทาง) และแบบ Spring Return (ใช้สปริงคืนตำแหน่ง)
- • การออกแบบแบบแยกส่วน (Modular Design) ที่หลากหลายและยืดหยุ่น
- • รองรับมาตรฐานหน้าแปลน MSS หรือ ISO
- • สามารถปรับแต่งเป็นโซลูชันเฉพาะ พร้อมอุปกรณ์นิวแมติกเสริมครบชุด
คุณสมบัติหลักของ ET Series
- แรงบิด (Torque Output): 495 – 250,000 Nm
- ความดันการทำงาน (Operating Pressure): 3 – 8 bar
- อุณหภูมิการทำงาน (Operating Temperature):
- มาตรฐาน: -20°C ถึง +80°C
- อุณหภูมิสูง: -20°C ถึง +100°C
- อุณหภูมิต่ำ: -60°C ถึง +60°C
- โครงสร้าง: ออกแบบแบบ Scotch Yoke ที่มีความเสถียรและทนทาน
- ประเภทการทำงาน: สามารถเลือกได้ระหว่าง Double Acting หรือ Spring Return
- มาตรฐานการเชื่อมต่อ: รองรับทั้ง MSS และ ISO Flange
- อุปกรณ์เสริม: สามารถติดตั้ง Hydraulic Override, Limit Switches, Solenoid Valve, และ Positioner ได้ตามความต้องการ
คุณสมบัติพิเศษ
- การออกแบบโมดูลาร์: สามารถปรับแต่งและขยายฟังก์ชันได้ตามความต้องการเฉพาะของแต่ละโครงการ
- การติดตั้งอุปกรณ์เสริม: มีช่องทางการติดตั้งสำหรับอุปกรณ์เสริมต่าง ๆ ที่โรงงาน เพื่อความสะดวกในการใช้งาน
- การใช้งานที่หลากหลาย: เหมาะสำหรับการใช้งานในอุตสาหกรรมต่าง ๆ เช่น ปิโตรเคมี การผลิตพลังงาน น้ำ และการขนส่งทางทะเล
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
วิธีติดตั้ง (Installation)
- 1. การติดตั้งกับวาล์ว
- รองรับการติดตั้งกับวาล์วที่มีหน้าแปลนมาตรฐาน ISO 5211 โดยมีขนาด F03, F05, F07, F10, F12 และ F14
- สามารถติดตั้งในตำแหน่งใดก็ได้ แต่ควรติดตั้งในตำแหน่งที่วาล์วชี้ขึ้นเพื่อการบำรุงรักษาที่สะดวก
- ใช้สลักเกลียวที่เหมาะสมในการยึดแอกชูเอเตอร์กับวาล์ว และตรวจสอบให้แน่ใจว่าแนวเพลาตรงกัน
- 2. การเดินสายไฟและการต่ออุปกรณ์เสริม
- หากมีการใช้งานร่วมกับอุปกรณ์เสริม เช่น Limit Switch, Solenoid Valve หรือ Positioner ควรตรวจสอบและต่อสายตามแผนผังที่ระบุในคู่มือการใช้งาน
- ควรใช้สายที่มีคุณภาพและเหมาะสมกับสภาพแวดล้อมการใช้งาน
การใช้งาน (Operation)
- 1. โหมดการควบคุม
- รองรับการควบคุมแบบ Double Acting (DA) และ Spring Return (SR)
- สามารถควบคุมผ่านสัญญาณดิจิทัล (เช่น Dry Contact) หรือสัญญาณแอนะล็อก (เช่น 4-20mA)
- ManualsLib
- ManualsLib
- 2. การตั้งค่าลิมิตสวิตช์ (Limit Switch)
- ปรับตั้งลิมิตสวิตช์เพื่อกำหนดตำแหน่งเปิดและปิดของวาล์ว โดยการหมุนแอกชูเอเตอร์ด้วยมือไปยังตำแหน่งที่ต้องการ
- ใช้ประแจหกเหลี่ยมปรับตั้งแคม (Cam) ของลิมิตสวิตช์จนได้ยินเสียง "คลิก" เพื่อระบุตำแหน่งที่ต้องการ
- ทำซ้ำขั้นตอนสำหรับตำแหน่งเปิดและปิด
- 3. การใช้งานด้วยมือ (Manual Override)
- ในกรณีที่ไม่มีไฟฟ้า สามารถใช้ประแจหมุนที่น็อตด้านล่างของแอกชูเอเตอร์เพื่อควบคุมวาล์วด้วยมือ
- ควรใช้งานด้วยความระมัดระวังและเฉพาะเมื่อจำเป็นเท่านั้น
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| ข้อมูลทางเทคนิค (Technical Specifications) | มาตรฐาน: PG 11 ตัวเลือก: M20 |
| รายการ | รายละเอียด |
| วัสดุ (Material) | เหล็กอัลลอย (Steel Alloy) |
| ใบรับรอง (Certificates & Approvals) | - PED - SIL 2 - EAC - RINA Type Approval |
| แรงบิด (Torque) | 495 ถึง 250,000 Nm |
| แรงดันการทำงาน (Operating Pressure) | มาตรฐาน: 3–8 บาร์ |
| มุมการหมุน (Travel Angle) | 0–90° |
| อุณหภูมิแวดล้อม (Ambient Temperature) | - มาตรฐาน: -20 ถึง +80°C - อุณหภูมิต่ำ: -60 ถึง +60°C - อุณหภูมิสูง: -20 ถึง +100°C |
| การควบคุมด้วยมือ (Manual Override) | ตัวเลือก: ระบบเกลียว Jack Screw ตัวเลือก: ระบบไฮดรอลิก (Hydraulic Override) |
ข้อมูลวัสดุ
| No. | Description | Material |
| 1 | Spring cylinder | SB410 |
| 2 | Front cover | S45C |
| 3 | Piston | SS41 |
| 4 | Cylinder | S45C |
| 5 | Front cover flange | S45C |
| 6 | Stopper Nut-A | S45C |
| 7 | Yoke | S45C |
| 8 | Stopper | S45C |
| 9 | Stopper Nut-B | S45C |
| 10 | LM Bushing | PBC |
| 11 | Body Flange | S45C |
| 12 | Body | SS400 |
| 13 | Tie bolt | S45C |
| 14 | Guide bar | S45C |
| 15 | Guide bar bushing | - |
| 16 | Piston rod | S45C |
| 17 | Cylinder end cover | S45C |
| 18 | Spring retainer | S45C |
| 19 | Spring end cover | S45C |
| 20 | Guide bush | PBC |
| 21 | Thrust bearing | Ally steel |
| 22 | Nut | Alloy steel |
| 23 | Nut | Alloy steel |
| 24 | Out spring | SEA9254 |
