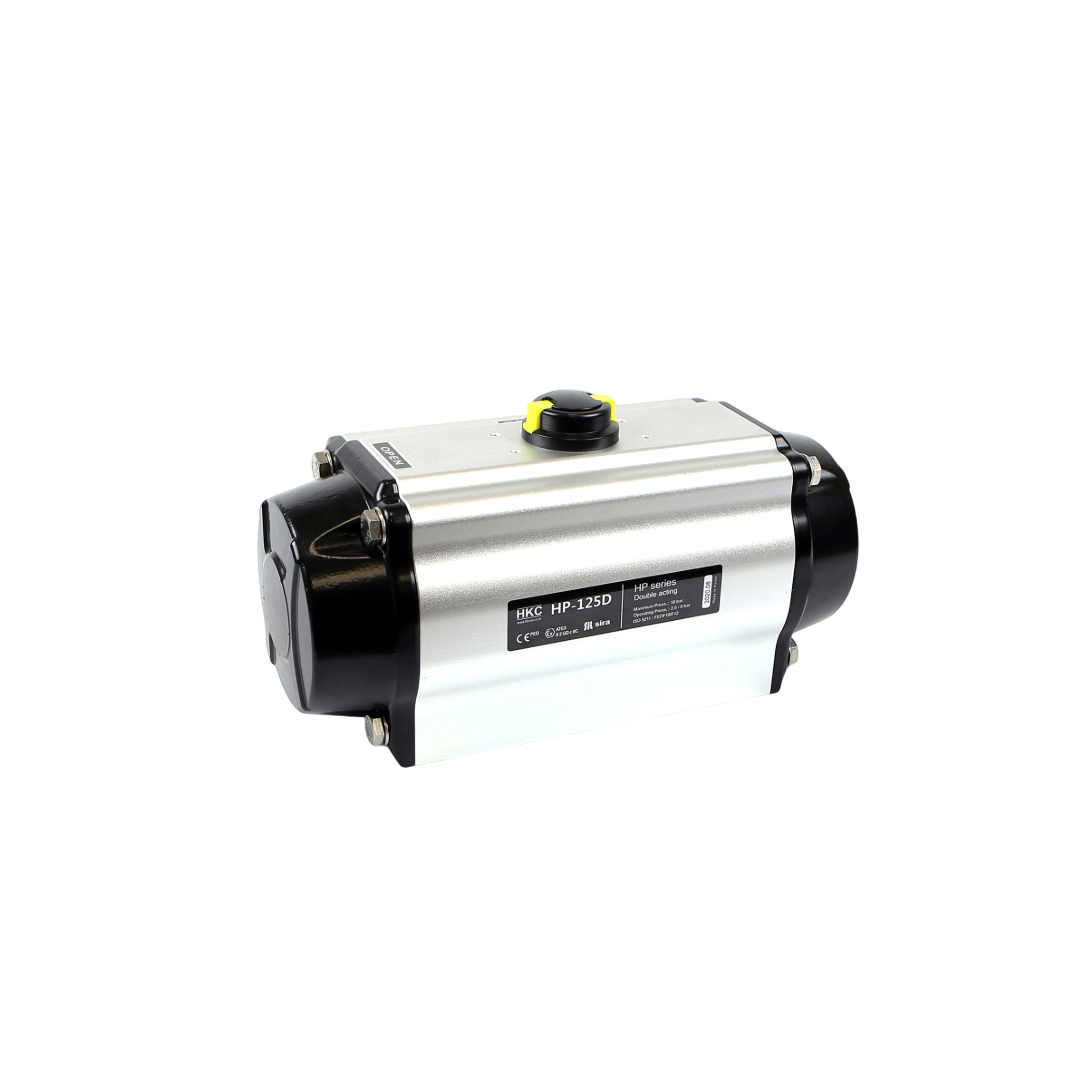

รายละเอียด หัวขัับลม HKC Pneumatic Actuator HP-145 Rack & Pinion
Pneumatic Actuator หรือที่เรียกกันในภาษาไทยว่า “กระบอกลม” เป็นอุปกรณ์ที่มีบทบาทสำคัญในระบบอัตโนมัติของอุตสาหกรรมต่างๆ โดยใช้พลังงานจากลมอัดเพื่อขับเคลื่อนกลไกต่างๆ ให้ทำงานได้อย่างรวดเร็ว แม่นยำ และปลอดภัย หนึ่งในแบรนด์ที่ได้รับความนิยมและเชื่อถือในระดับสากลคือ HKC ซึ่งมีชื่อเสียงในด้านคุณภาพและความคงทนของสินค้า โดยเฉพาะในส่วนของ Pneumatic Actuator ที่ออกแบบมาเพื่อตอบโจทย์การใช้งานที่หลากหลาย ตั้งแต่ระบบลำเลียง การเปิด-ปิดวาล์ว ไปจนถึงระบบควบคุมอัตโนมัติในโรงงานอุตสาหกรรม
คุณสมบัติ
คุณสมบัติ
HP Series – ซีรีส์ HP
- • ซีรีส์ HP เป็นแอคชูเอเตอร์แบบนิวแมติก (Pneumatic Actuator) ที่ออกแบบมาสำหรับวาล์วแบบหมุน เช่น วาล์วลูกบอล (Ball Valve) และวาล์วผีเสื้อ (Butterfly Valve)
- • มีให้เลือกทั้งแบบ Double Acting (ทำงานสองทิศทาง) และแบบ Spring Return (ใช้สปริงคืนตำแหน่ง)
- • รองรับแรงบิดได้หลากหลายระดับ
- • รองรับมาตรฐานหน้าแปลน NAMUR และ ISO
- • สามารถปรับแต่งเป็นโซลูชันเฉพาะ พร้อมอุปกรณ์นิวแมติกเสริมครบชุด
คุณสมบัติหลัก
- ประเภทการทำงาน: มีทั้งแบบ Double Acting และ Spring Return
- แรงบิด (Torque Output): ตั้งแต่ 7.5 Nm ถึง 1175 Nm ที่แรงดันลม 5 บาร์
- แรงดันการทำงานสูงสุด: 8 บาร์
- อุณหภูมิการทำงาน:
- มาตรฐาน: -20°C ถึง +80°C
- อุณหภูมิต่ำ: -35°C ถึง +80°C
- อุณหภูมิสูง: -20°C ถึง +150°C
- การปรับมุมการหมุน: สามารถปรับได้ ±5° จากมุมมาตรฐาน 90°
- มาตรฐานการติดตั้ง:
- ด้านบน/ด้านข้าง: VDI/VDE 3845 (NAMUR)
- ด้านล่าง: ISO 5211
คุณสมบัติพิเศษ
- การหล่อลื่น: ชิ้นส่วนที่เคลื่อนไหวทั้งหมดได้รับการหล่อลื่นจากโรงงาน เพื่ออายุการใช้งานที่ยาวนาน
- การปรับมุมการหมุน: สามารถปรับมุมการหมุนได้ ±5° จากมุมมาตรฐาน 90°
- การติดตั้งอุปกรณ์เสริม: รองรับการติดตั้งอุปกรณ์เสริมตามมาตรฐาน NAMUR เช่น โซลินอยด์วาล์วและลิมิตสวิตช์
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ขั้นตอนการติดตั้ง
- ตรวจสอบความพร้อมของวาล์วและแอคทูเอเตอร์:
- ตรวจสอบให้แน่ใจว่าวาล์วและแอคทูเอเตอร์อยู่ในตำแหน่ง "ปิด" (CLOSE) ก่อนเริ่มการติดตั้ง
- ตรวจสอบให้แน่ใจว่าเพลาขับของวาล์วและแอคทูเอเตอร์อยู่ในแนวเดียวกัน เพื่อหลีกเลี่ยงแรงด้านข้างที่อาจทำให้เกิดความเสียหาย
- การติดตั้งแบบตรง (Direct Mounting):
- วางแอคทูเอเตอร์บนแผ่นติดตั้ง ISO ของวาล์วโดยตรง
- ใช้สลักเกลียวแรงดึงสูงหรือสตัดพร้อมแหวนล็อกสปริงในการยึด
- ตรวจสอบให้แน่ใจว่าไม่มีความยืดหยุ่นในโครงยึดหรือการติดตั้ง เพื่อหลีกเลี่ยงการเกิด Backlash
- การติดตั้งอุปกรณ์เสริม:
- ติดตั้งโซลินอยด์วาล์ว, ลิมิตสวิตช์, หรือโพซิชันเนอร์ ตามมาตรฐาน NAMUR
- ใช้สกรูที่เหมาะสมและแรงบิดตามที่กำหนดในคู่มือ (เช่น M6: 1011 Nm, M8: 2325 Nm)
การใช้งาน
- การเชื่อมต่อระบบลม:
- สำหรับรุ่น Spring Return:
- Spring to Close: ป้อนลมที่พอร์ต 2 เพื่อเปิดวาล์ว (หมุนทวนเข็มนาฬิกา)
- Spring to Open: ป้อนลมที่พอร์ต 2 เพื่อปิดวาล์ว (หมุนตามเข็มนาฬิกา)
- การปรับมุมการเปิด-ปิด:
- สามารถปรับมุมการหมุนได้ ±5° จากมุมมาตรฐาน 90° โดยการปรับสกรูหยุด (Stop Bolt)
- การทดสอบการทำงาน:
- หลังการติดตั้ง ให้ทดสอบการเปิด-ปิดวาล์วหลายครั้ง เพื่อยืนยันการทำงานที่ถูกต้อง
- ตรวจสอบการรั่วไหลของลมและปรับความเร็วการทำงานตามความต้องการ
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| วัสดุ (Material) | อะลูมิเนียมอัลลอย (Aluminium Alloy) |
| ใบรับรอง (Certificates & Approvals) | - PED - SIL 2 - EAC - RINA Type Approval |
| แรงบิด (Torque) | 7.5–1174 Nm (แบบ Double Acting ที่แรงดัน 5 บาร์) |
| แรงดันการทำงาน (Operating Pressure) | 2.5–8 บาร์ |
| มุมการหมุน (Travel Angle) | มาตรฐาน: 0–90° ตัวเลือก: 0–135° (สำหรับรุ่น HP-075D, 100D, 125D, 145D, 180D, 200D) ตัวเลือก 3 ตำแหน่ง: 0–45–90° (เฉพาะรุ่น HP-075D) สามารถกำหนดจุดหยุดด้านข้างได้: เช่น 0–60°, 0–120° เป็นต้น |
| อุณหภูมิแวดล้อม (Ambient Temperature) | มาตรฐาน: -20 ถึง +80 °C อุณหภูมิต่ำ: -40 ถึง +80 °C อุณหภูมิสูง: -20 ถึง +150 °C |
| ตัวเรือน (Body) | มาตรฐาน: เคลือบอโนไดซ์แบบนุ่ม (Soft Anodizing) ตัวเลือก: เคลือบอโนไดซ์แบบแข็ง (Hard Anodizing) ตัวเลือก: เคลือบด้วยผงโพลีเอสเตอร์หรือเคลือบอีพ็อกซี-โพลียูรีเทน |
| สี (Color) |
|
| นาโนโค้ตติ้ง (Nano Coating) | เพิ่มความทนทานต่อการกัดกร่อน (Enhance Corrosion Resistance) |
ข้อมูลขนาด
| Model | HP-145 |
| Flange (ISO 5211) Q | F10/F12, Ø102/Ø125 |
| R M/N (min) | M10/M12,36/27 |
| A | 414 |
| B | 172 |
| C | 92 |
| D | 80 |
| E | 209 |
| F | 179 |
| G | 30 |
| H | 130 |
| I | PF |
| K | 1/4" |
| O | 30 |
| S | 4 |
| T | 4 |
| U | 12 |
| V | 24 |
| W | 16 |
| X | 32 |
