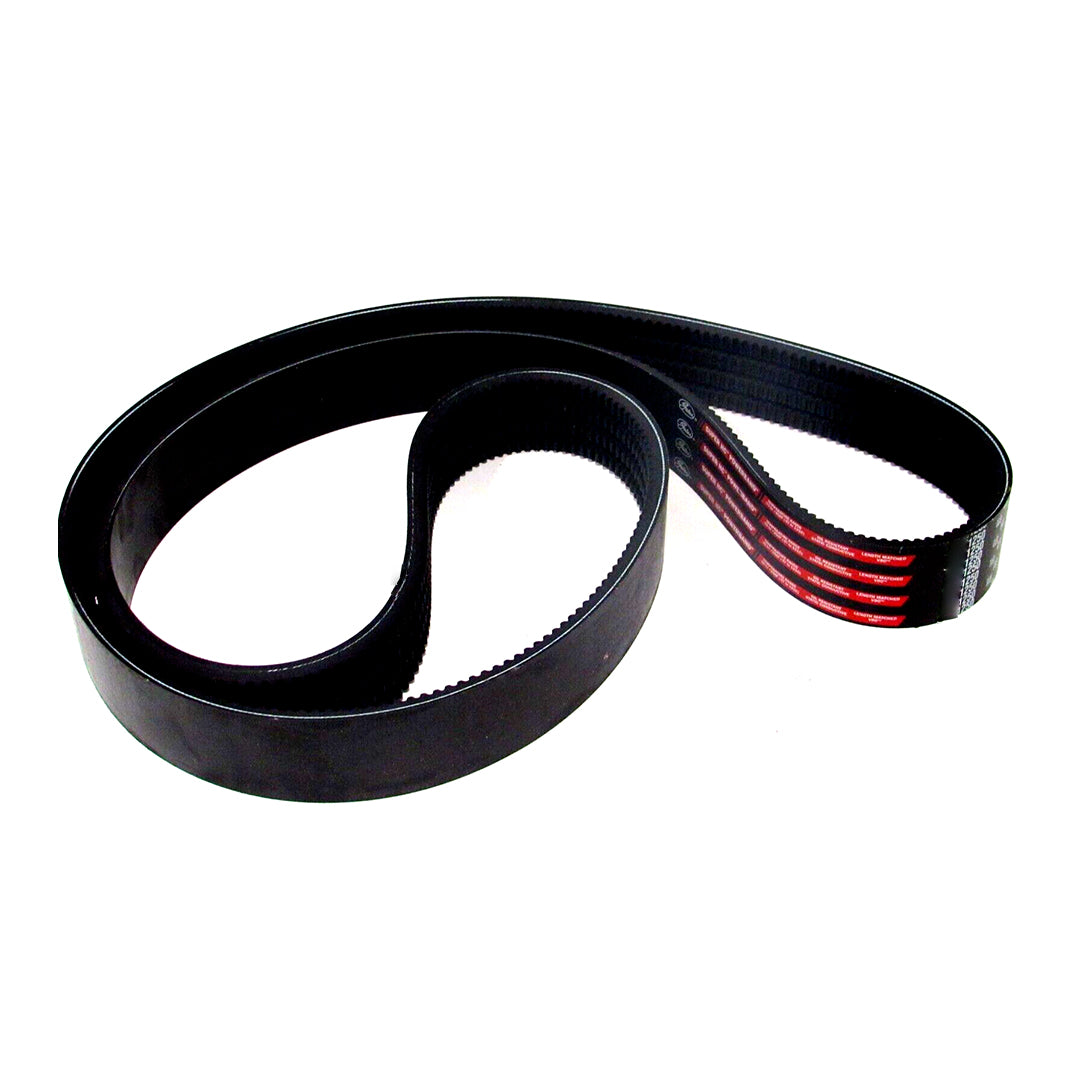

สายพาน V-Belt Gates code 4/C195

สายพาน Gates ซีรีส์ Hi-Power™ II และ Hi-Power™ II PowerBand™ เป็นสายพานร่องวีแบบหุ้มผ้าใบหน้าตัดคลาสสิก (Wrapped, Classical Cross Section) ที่มีชื่อเสียงยาวนานด้านความน่าเชื่อถือสำหรับการใช้งานในภาคการเกษตรและอุตสาหกรรม โดยมีการออกแบบบริเวณส่วนบนให้มีความโค้ง (Arched top) ซึ่งให้ความแข็งแรงเป็นพิเศษเพื่อป้องกันอาการสายพานยุบตัว (Dishing) และลดการบิดเบี้ยวของชั้นรับแรงดึง นอกจากนี้ยังมีการจัดเรียงแนวเส้นเชือกอย่างเหมาะสมเพื่อให้แต่ละเส้นสามารถรับน้ำหนักได้อย่างเต็มประสิทธิภาพ

คุณสมบัติ

• การออกแบบส่วนบนแบบโค้ง ด้านข้างเว้า และมุมโค้งมน ช่วยให้รับแรงดึงได้อย่างสม่ำเสมอและหน้าสัมผัสแนบสนิทกับร่องมู่เล่ย์ ซึ่งช่วยยืดอายุการใช้งานของสายพานและลดการสึกหรอของมู่เล่ย์
• เส้นเชือกรับแรงดึงแบบ Flex-bonded ที่ผ่านการหลอมติด (Vulcanized) มีคุณสมบัติทนทานต่อแรงดึง แรงดัดโค้ง ความเมื่อยล้า และแรงกระแทกได้ดีเยี่ยม
• ชั้นหุ้ม Flex-Weave™ มีคุณสมบัติทนทานต่อน้ำมันและความร้อน ช่วยปกป้องแกนกลางของสายพานจากสภาพแวดล้อมที่รุนแรง
• ตรงตามมาตรฐานความทนทานต่อน้ำมันและความร้อน ARPM/RMA IP-3-2
• ตรงตามข้อกำหนดด้านการนำไฟฟ้าสถิต ARPM/RMA IP-3-3
• สายพานทุกขนาดผลิตตรงตามเกณฑ์ความคลาดเคลื่อนของการจับคู่ระบบ (Matching tolerances) V80 ของ Gates
• เป็นไปตามข้อกำหนดด้านความปลอดภัยสารเคมี REACH และ RoHS 2

ข้อมูลจำเพาะ

• ช่วงอุณหภูมิการใช้งาน (Operating Temperature): สามารถทนอุณหภูมิได้ตั้งแต่ -30°C (-22°F) ถึง +60°C (140°F)
• หน้าตัด A: ความยาว 44 ถึง 182 นิ้ว
• หน้าตัด B: ความยาว 26 ถึง 473 นิ้ว
• หน้าตัด C: ความยาว 48 ถึง 452 นิ้ว
• หน้าตัด D: ความยาว 95 ถึง 663 นิ้ว
• หน้าตัด E: ความยาว 149 ถึง 664 นิ้ว
• ตรงตามมาตรฐานความทนทานต่อน้ำมันและความร้อน ARPM/RMA IP-3-2
• ตรงตามข้อกำหนดด้านการนำไฟฟ้าสถิต ARPM/RMA IP-3-3
• สายพานทุกขนาดผลิตตรงตามเกณฑ์ความคลาดเคลื่อนของการจับคู่ระบบ (Matching tolerances) V80 ของ Gates
• เป็นไปตามข้อกำหนดมาตรฐานความปลอดภัยของสารเคมี REACH และ RoHS 2

Part #	Length (in)	Length (mm)	Number of Ribs
4/C151	153.61	3942	4
4/C158	160.54	4119	4
4/C162	164.51	4221	4
4/C173	175.41	4500	4
4/C180	182.34	4678	4
4/C185	187.3	4805	4
4/C190	192.25	4932	4
4/C195	197.21	5059	4
4/C210	212.07	5440	4
4/C225	224.96	5770	4

ข้อมูลทางเทคนิค

• ชั้นปกป้องภายนอก (Cover): ใช้ผ้าใบเทคโนโลยี Flex-Weave™ ที่มีคุณสมบัติทนทานต่อน้ำมันและความร้อน ช่วยปกป้องแกนกลางของสายพานจากสภาพแวดล้อมการใช้งานที่รุนแรง
• เส้นเชือกรับแรงดึง (Tensile Cords): มีการจัดเรียงแนวเส้นเชือกอย่างเหมาะสมเพื่อให้แต่ละเส้นสามารถรับน้ำหนักและแรงดึงได้อย่างเต็มประสิทธิภาพ โดยใช้เส้นเชือกแบบ Flex-bonded ที่ผ่านกระบวนการหลอมติด (Vulcanized) ทำให้มีคุณสมบัติต้านทานต่อแรงดึง แรงดัดโค้ง ความเมื่อยล้า และทนต่อแรงกระแทกได้ดีเยี่ยม
• การออกแบบรูปทรงหน้าตัด (Cross-section Design): บริเวณส่วนบนของสายพานได้รับการออกแบบให้มีความโค้ง (Arched top) เพื่อให้โครงสร้างมีความแข็งแรง ป้องกันอาการสายพานยุบตัว (Dishing) และการบิดเบี้ยวของชั้นรับแรงดึง นอกจากนี้ ด้านข้างของสายพานยังถูกออกแบบให้มีลักษณะเว้า (Concave sidewalls) พร้อมมุมที่โค้งมน ซึ่งช่วยให้การรับแรงดึงมีความสม่ำเสมอ และทำให้หน้าสัมผัสของสายพานเข้ากับผนังร่องมู่เล่ย์ได้พอดี ส่งผลให้สายพานมีอายุการใช้งานที่ยาวนานขึ้นและช่วยลดการสึกหรอของมู่เล่ย์ลง

เอกสารข้อมูล

สายพาน V-Belt Gates code 4/C195 Data Sheet
