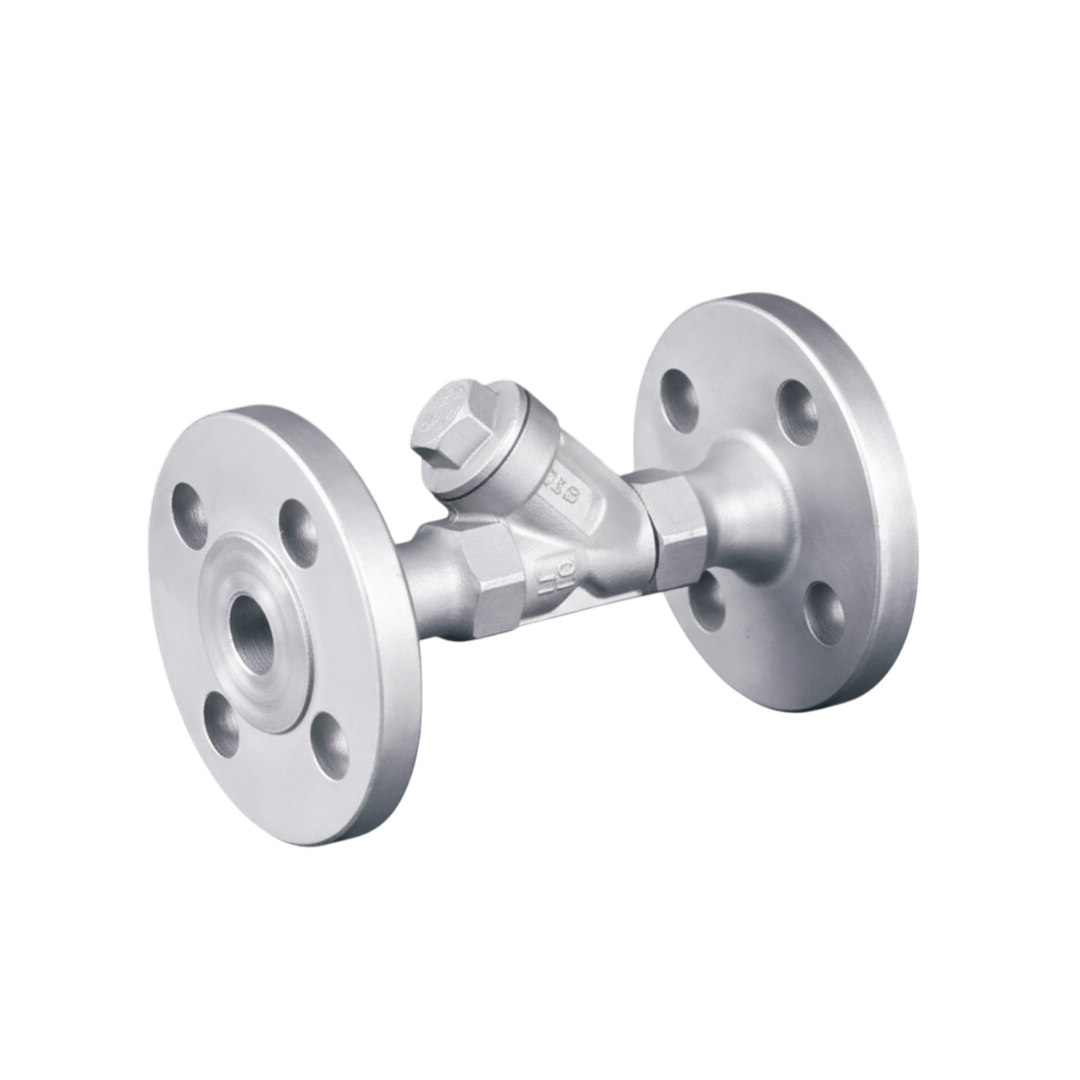

วาล์ว ESG Y-Type Flange End Strainer Model 600 003 DN40
วาล์ว ESG Y-Type Flange End Strainer Model 600 003 DN40
ESG
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
5,531.23 ฿
ราคาปกติ
ราคาโปรโมชัน
5,531.23 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด วาล์ว ESG Y-Type Flange End Strainer Model 600 003 DN40
ESG Valve เป็นแบรนด์วาล์วที่ได้รับการยอมรับในด้านคุณภาพ ความแม่นยำ และความทนทาน ตอบโจทย์งานอุตสาหกรรมทุกประเภท ตั้งแต่ระบบน้ำ ระบบลม ระบบไอน้ำ ไปจนถึงสารเคมี ด้วยมาตรฐานการผลิตระดับสากลและการออกแบบที่เน้นความปลอดภัยสูงสุด ผู้ใช้งานจึงสามารถมั่นใจได้ว่าวาล์วจาก ESG จะช่วยให้กระบวนการทำงานมีประสิทธิภาพและเสถียรภาพมากที่สุด
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- กรองชนิด Y-Type Strainer แบบหน้าแปลน (Flange End) สำหรับติดตั้งในระบบท่อ
- ตัวเครื่องออกแบบเป็นทรง Y ช่วยให้การไหลของของเหลวราบรื่นและลดแรงดันตกคร่อม
- ผลิตจากวัสดุคุณภาพสูง ทนต่อการกัดกร่อนและเหมาะกับของเหลวหลายประเภท
- มีตะแกรงกรองภายในเพื่อดักจับสิ่งเจือปนและเศษวัสดุ ป้องกันความเสียหายต่อปั๊มและอุปกรณ์ downstream
- สามารถถอดตะแกรงกรองเพื่อทำความสะอาดหรือบำรุงรักษาได้ง่าย
- ออกแบบให้ทนแรงดันและอุณหภูมิสูง เหมาะสำหรับงานอุตสาหกรรมหนัก
การติดตั้ง
- ติดตั้งในแนวท่อโดยให้ตัวกรองเอียงตามทิศทางลูกศรบนตัวเครื่องเพื่อให้ของเหลวไหลผ่านตะแกรงกรอง
- ตรวจสอบความสะอาดของท่อและหน้าแปลนก่อนติดตั้ง
- ใช้ปะเก็นและขันสลักเกลียวหน้าแปลนให้แน่นและสมดุลเพื่อป้องกันการรั่วซึม
- ติดตั้งในตำแหน่งที่สามารถเข้าถึงได้ง่ายสำหรับการถอดตะแกรงทำความสะอาดและบำรุงรักษา
- หลีกเลี่ยงการติดตั้งในพื้นที่ที่มีแรงสั่นสะเทือนสูงหรือเข้าถึงยาก
การใช้งาน
- ใช้กรองสิ่งเจือปนและเศษวัสดุจากของเหลวหรือก๊าซในระบบท่ออุตสาหกรรม
- ป้องกันความเสียหายต่อปั๊ม เครื่องมือวัด และอุปกรณ์ downstream
- เหมาะสำหรับระบบน้ำหล่อเย็น น้ำประปา อุตสาหกรรมอาหาร เครื่องดื่ม เคมี และปิโตรเคมี
- ใช้ในระบบที่ต้องการการบำรุงรักษาง่ายและลดการหยุดทำงานของระบบ
- สามารถใช้งานต่อเนื่องในระบบอุตสาหกรรมที่ต้องการความทนทานสูง
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Size | DN40 |
| L | 200 |
| C | 3 |
| H | 16 |
| h | 66 |
| Φ E | 110 |
| n-Φ F | 4–18 |
| Φ M | 36 |
| Φ N | 84 |
| Φ P | 150 |
| α | 45° |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| หัวข้อ | รายละเอียด / คำอธิบาย |
| ประเภทอุปกรณ์ | ตัวกรองแบบ Y (Y-Type Flange End Strainer) ออกแบบมาเพื่อกรองสิ่งสกปรกและตะกอนในท่อ ป้องกันอุปกรณ์ downstream เสียหาย |
| โครงสร้างภายใน | มีตัวกรองทรงกระบอกภายในตัว Y และช่องทางเข้า–ออกแบบฟลานจ์ ช่วยให้ของไหลผ่านตัวกรองและดักจับเศษตะกอนได้อย่างมีประสิทธิภาพ |
| วัสดุที่ใช้ผลิต | ตัวเรือนทำจากเหล็กกล้าไร้สนิมหรือโลหะทนการกัดกร่อน ส่วนตัวกรองผลิตจากสแตนเลสหรือวัสดุกรองทนทานต่อสารเคมี |
| ลักษณะการทำงาน | ของไหลผ่านตัวกรองแล้วเศษตะกอนจะถูกดักจับไว้ในตัวกรอง สามารถทำความสะอาดหรือถอดเปลี่ยนตัวกรองได้ง่าย |
| การติดตั้ง | ติดตั้งในแนวท่อหลัก โดยใช้ฟลานจ์ยึดตามมาตรฐาน ให้แน่ใจว่าทิศทางการไหลตรงตามลูกศรบนตัวกรอง |
| การบำรุงรักษา | ควรถอดทำความสะอาดหรือเปลี่ยนตะแกรงกรองตามระยะเวลาการใช้งาน ตรวจสอบการรั่วซึมของซีลและฟลานจ์ |
| การใช้งานทั่วไป | ใช้ในระบบน้ำ ระบบไอน้ำ ระบบน้ำมัน หรือของเหลวที่มีตะกอนในอุตสาหกรรมอาหาร เคมี และพลังงาน |
| คุณสมบัติเด่น | ช่วยป้องกันอุปกรณ์ downstream จากการอุดตันและความเสียหาย ตัวกรองทำความสะอาดง่าย และติดตั้งง่าย |
| ข้อควรระวัง | หลีกเลี่ยงการใช้งานของเหลวที่มีอนุภาคขนาดใหญ่เกินตัวกรอง ตรวจสอบให้แน่ใจว่าทิศทางการไหลถูกต้อง |
