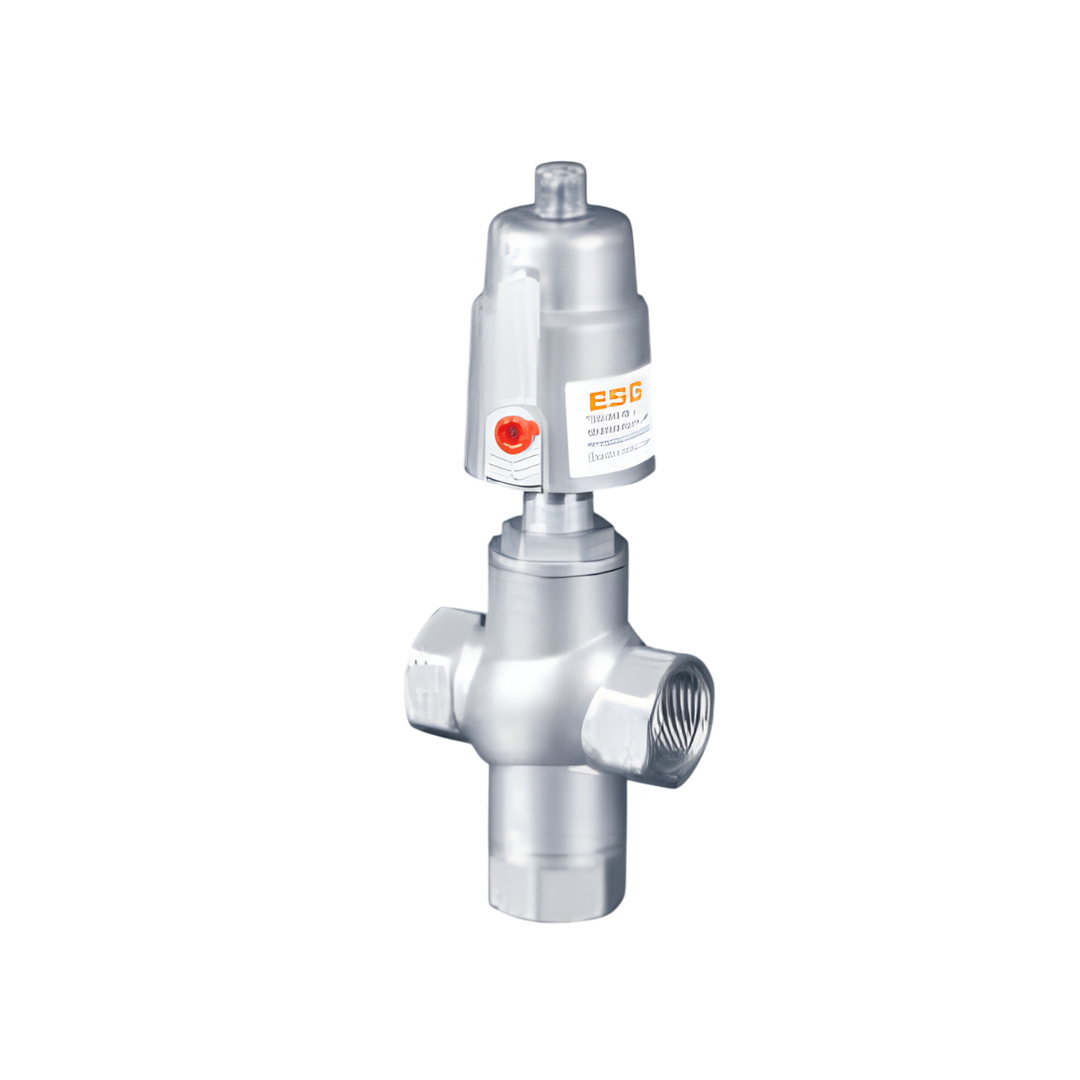

วาล์ว ESG Three Way Angle Seat Valve Thread type DN50 Actuator (mm) 90
วาล์ว ESG Three Way Angle Seat Valve Thread type DN50 Actuator (mm) 90
ESG
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
12,721.83 ฿
ราคาปกติ
ราคาโปรโมชัน
12,721.83 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด วาล์ว ESG Three Way Angle Seat Valve Thread type DN50 Actuator (mm) 90
ESG Valve เป็นแบรนด์วาล์วที่ได้รับการยอมรับในด้านคุณภาพ ความแม่นยำ และความทนทาน ตอบโจทย์งานอุตสาหกรรมทุกประเภท ตั้งแต่ระบบน้ำ ระบบลม ระบบไอน้ำ ไปจนถึงสารเคมี ด้วยมาตรฐานการผลิตระดับสากลและการออกแบบที่เน้นความปลอดภัยสูงสุด ผู้ใช้งานจึงสามารถมั่นใจได้ว่าวาล์วจาก ESG จะช่วยให้กระบวนการทำงานมีประสิทธิภาพและเสถียรภาพมากที่สุด
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- วาล์วแบบสามทาง (Three Way) ออกแบบสำหรับควบคุมทิศทางการไหลของของเหลวได้หลายทางในระบบเดียว
- ใช้โครงสร้างแบบ Angle Seat ที่ให้การไหลของของเหลวราบรื่นและลดแรงต้าน
- ตัววาล์วผลิตจากวัสดุที่ทนต่อการกัดกร่อน เหมาะกับของเหลวหลายประเภท เช่น น้ำ อากาศ หรือสารเคมีอ่อน
- ใช้ระบบควบคุมด้วยนิวเมติก (Pneumatic Actuator) เพื่อให้การเปิด–ปิดทำงานรวดเร็วและแม่นยำ
- เกลียวต่อท่อแบบมาตรฐาน ทำให้ติดตั้งง่ายและเข้ากันได้กับระบบท่อทั่วไป
- โครงสร้างกะทัดรัด เหมาะกับการใช้งานในพื้นที่จำกัด
- สามารถปรับเปลี่ยนการไหลของของเหลวระหว่างช่องทางต่าง ๆ ได้สะดวก
การติดตั้ง
- ติดตั้งในแนวท่อที่เหมาะสม โดยให้ลูกศรบนตัววาล์วตรงกับทิศทางการไหลของของเหลว
- ใช้เกลียวต่อให้แน่นและตรวจสอบการรั่วซึมก่อนเริ่มใช้งาน
- ควรใช้เทปพันเกลียวหรือซีลที่เหมาะสมกับแรงดันและชนิดของของเหลว
- เชื่อมต่อท่อควบคุมลมกับตัวกระบอกนิวเมติกให้แน่นหนา
- ตรวจสอบการทำงานของวาล์วก่อนเชื่อมต่อเข้ากับระบบจริง
- หลีกเลี่ยงการติดตั้งในบริเวณที่มีอุณหภูมิสูงหรือแรงสั่นสะเทือนมากเกินไป
การใช้งาน
- ใช้ควบคุมการไหลของของเหลวในระบบที่ต้องการเปลี่ยนทิศทางหรือแบ่งการไหล
- เหมาะสำหรับกระบวนการผสม แยก หรือจ่ายของเหลวในสายการผลิต
- ใช้งานในอุตสาหกรรมอาหาร เครื่องดื่ม เคมี และยาที่ต้องการความสะอาดของระบบท่อ
- ใช้ในระบบลมและระบบของเหลวทั่วไปที่ต้องการวาล์วควบคุมหลายทิศทาง
- เหมาะสำหรับเครื่องจักรที่ต้องการการสลับทิศทางการจ่ายของเหลวอย่างรวดเร็วและแม่นยำ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Size | DN50 |
| Actuator | 90 |
| Q | G1/8 |
| C | 106 |
| R | 55 |
| G | $2"$ |
| A | 382 |
| K | 102 |
| L | 138 |
| SW | 69 |
| Weight (kg) | 6.52 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| คุณสมบัติ (Property) | ค่า (Value) |
| แรงดันของไหล (Fluid Pressure) | สูงสุด 1.6MPa |
| แรงดันควบคุม (Control Pressure) | 0.3 — 0.8MPa |
| ตัวกลางควบคุม (Control Medium) | ก๊าซเฉื่อย หรือ อากาศ (Neutral gas or air) |
| วัสดุตัวเรือน (Body material) | CF8M |
| วัสดุแอคชูเอเตอร์ (Actuator material) | CF8 |
| วัสดุซีล (Seal material) | PTFE |
| อุณหภูมิของตัวกลาง (Medium temperature) | -10°C — +180°C |
| อุณหภูมิแวดล้อม (Ambient temperature) | -10°C — +80°C |
| ประเภทการควบคุม (Control type) | ปกติปิด (Normally closed), ทำงานสองทางพร้อมสปริง (Double acting with spring), ทำงานสองทางด้วยอากาศอัด (Double acting with compressed air) |
| การเชื่อมต่อ (Connection) | เกลียว (Thread), ไตรแคลมป์ (Tri-clamp) |
| ตัวกลางที่ใช้ได้ (Applicable medium) | น้ำ, ไอน้ำ, น้ำมัน, ก๊าซเฉื่อย หรือ ของเหลว, ตัวทำละลายอินทรีย์, สารละลายกรด-ด่าง, ฯลฯ (Water, steam, oil, neutral gas or liquid, organic solvent, acid base solution, etc) |
