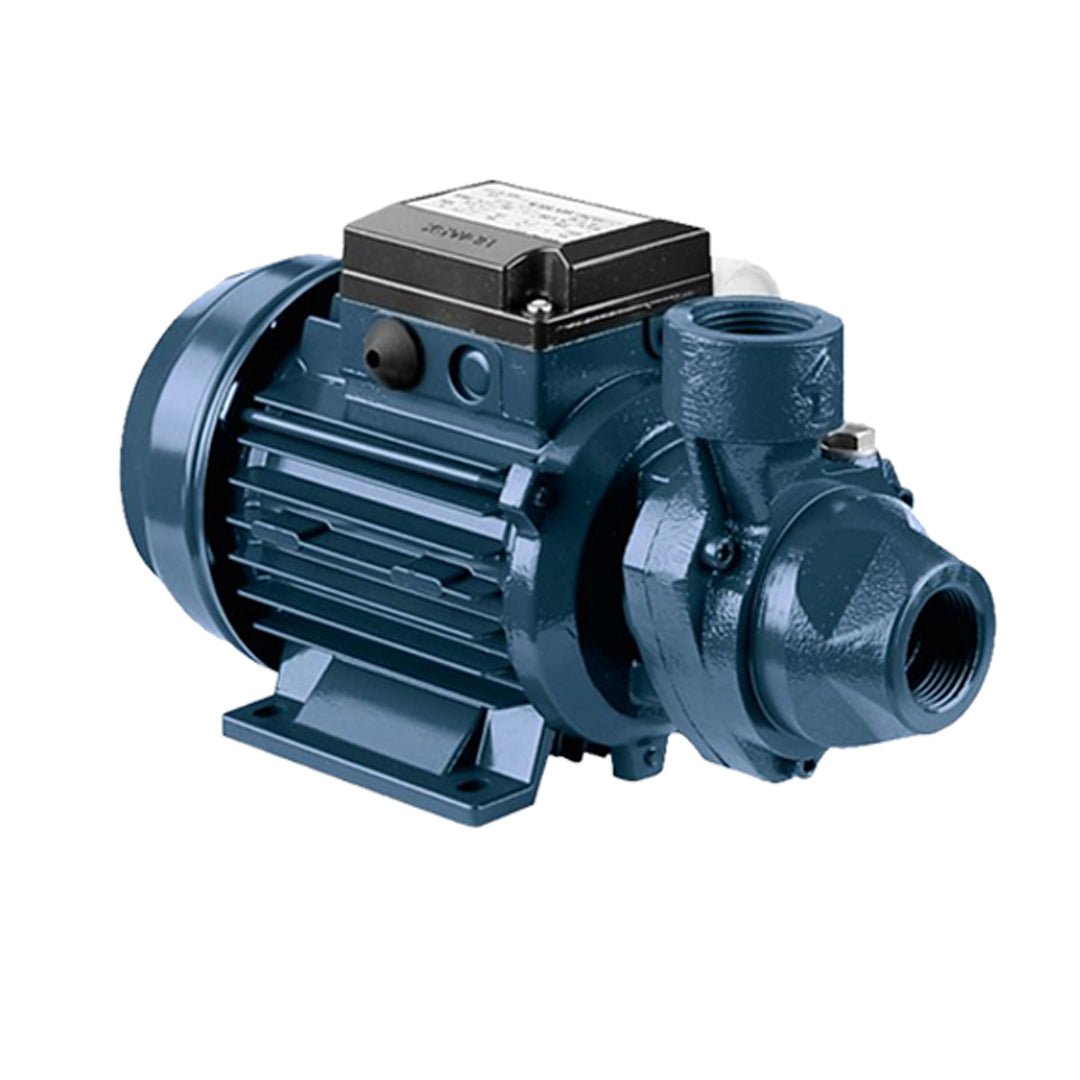

ปั๊มใบพัดเฟือง Peripheral Turbine Pumps Ebara code PRA 1.50T

ปั๊มน้ำหอยโข่งใบพัดเฟือง (Peripheral Turbine Pump) EBARA รุ่น PRA มีโครงสร้างกะทัดรัด ตัวเรือนผลิตจากเหล็กหล่อ (Cast Iron) แข็งแรงทนทาน ออกแบบมาเพื่อสร้างแรงดันน้ำได้สูงในขณะที่ใช้อัตราการไหลไม่มากนัก เหมาะสำหรับการใช้งานในระบบจ่ายน้ำภายในบ้านพักอาศัย ระบบจ่ายน้ำหมุนเวียนสำหรับหม้อไอน้ำขนาดเล็ก (Small boilers) และงานสูบน้ำสะอาดทั่วไปที่ต้องการแรงดันคงที่

คุณสมบัติ

• ใบพัดเฟือง (Peripheral Turbine Impeller): ผลิตจากทองเหลือง (Brass) ช่วยสร้างแรงดันน้ำได้ดีและทนทานต่อการใช้งาน
• รองรับน้ำอุณหภูมิสูง: สามารถสูบน้ำที่มีอุณหภูมิได้สูงถึง 80 องศาเซลเซียส ทำให้ใช้งานร่วมกับระบบน้ำร้อนได้
• โครงสร้างแข็งแรง: ตัวเรือนปั๊ม (Casing) และขายึด (Bracket) ผลิตจากเหล็กหล่อ ทนทานต่อการกัดกร่อน
• ขนาดกะทัดรัด: ติดตั้งง่ายและประหยัดพื้นที่ในการติดตั้ง

ข้อมูลจำเพาะ

• ประเภทของเหลว: น้ำสะอาด (Clean water)
• อุณหภูมิของเหลว: ต่ำสุด +5 °C / สูงสุด +80 °C
• แรงดันใช้งานสูงสุด (Max Working Pressure): รุ่น PRA 0.50: 0.6 MPa (6 bar)
• แรงดันใช้งานสูงสุด (Max Working Pressure): รุ่น PRA 0.80: 0.75 MPa (7.5 bar)
• แรงดันใช้งานสูงสุด (Max Working Pressure): รุ่น PRA 1.00 - 2.00: 1.2 MPa (12 bar)
• ขนาดท่อดูด/ส่ง: เกลียว G 1 นิ้ว (UNI ISO 228) เท่ากันทั้งด้านดูดและส่ง
• วัสดุตัวเรือน: เหล็กหล่อ (Cast iron)
• วัสดุใบพัด: ทองเหลือง (Brass)
• วัสดุเพลา: เหล็กกล้าคาร์บอน - สแตนเลส AISI 303 (ส่วนที่สัมผัสน้ำ)
• ซีลกันรั่ว: Mechanical seal (Ceramic/Carbon/NBR)

Pump Type	Dimensions [mm]																					Weight [kgf]
	A	B	(*)	C	D	E	F	H	H1	H2	H3	H4	M	M1	N	N1	R	[1~] T	[3~] V	W	S
PRA 0.50M	130	264	-	149	10	50	7	143	63	80	-	160	100	23	100	120	119	PG11	-	69	7	6
PRA 0.50T	130	264	-	149	10	50	7	143	63	80	150	-	100	23	100	120	119	-	PG11	69	7	5.8
PRA 0.80M	130	291	-	159	11	54	9	161	71	90	-	178	112	25	112	135	122	PG11	-	69	7	10.5
PRA 0.80T	150	291	-	159	11	54	9	161	71	90	168	-	112	25	112	135	122	-	PG11	69	7	9.4
PRA 1.00M	150	291	-	159	11	54	9	161	71	90	-	178	112	25	112	135	122	PG11	-	69	7	9.5
PRA 1.00T	150	291	291	159	11	54	9	161	71	90	168	-	112	25	112	135	122	-	M16x1.5	69	7	10.5
PRA 1.50M	162	343	-	188	12	57	12	175	80	95	-	212	124	28	125	152	144	PG13.5	-	88	9	17.5
PRA 1.50T	162	331	356	188	12	57	12	175	80	95	187	-	124	28	125	152	144	-	M20x1.5	88	9	16.4
PRA 2.00M	162	343	-	188	12	57	12	175	80	95	-	212	124	28	125	152	144	PG13.5	-	88	9	17.5
PRA 2.00T	162	344	357	188	12	57	12	175	80	95	187	-	124	28	125	152	144	-	M20x1.5	88	9	17.3

ข้อมูลทางเทคนิค

• กำลังมอเตอร์: มีตั้งแต่ 0.37 kW ถึง 1.5 kW (0.5 HP ถึง 2.0 HP)
• ระบบไฟฟ้า: 1 เฟส: 230V ±10%, 50Hz
• ระบบไฟฟ้า: 3 เฟส: 230/400V ±10%, 50Hz
• ความเร็วรอบ: ประมาณ 2850 รอบต่อนาที (2 Poles)
• มาตรฐานการป้องกัน: IP 44
• ระดับฉนวน: Class F
• ระดับประสิทธิภาพมอเตอร์: IE2 (สำหรับบางรุ่น) และ IE3 (สำหรับรุ่น 3 เฟส)
