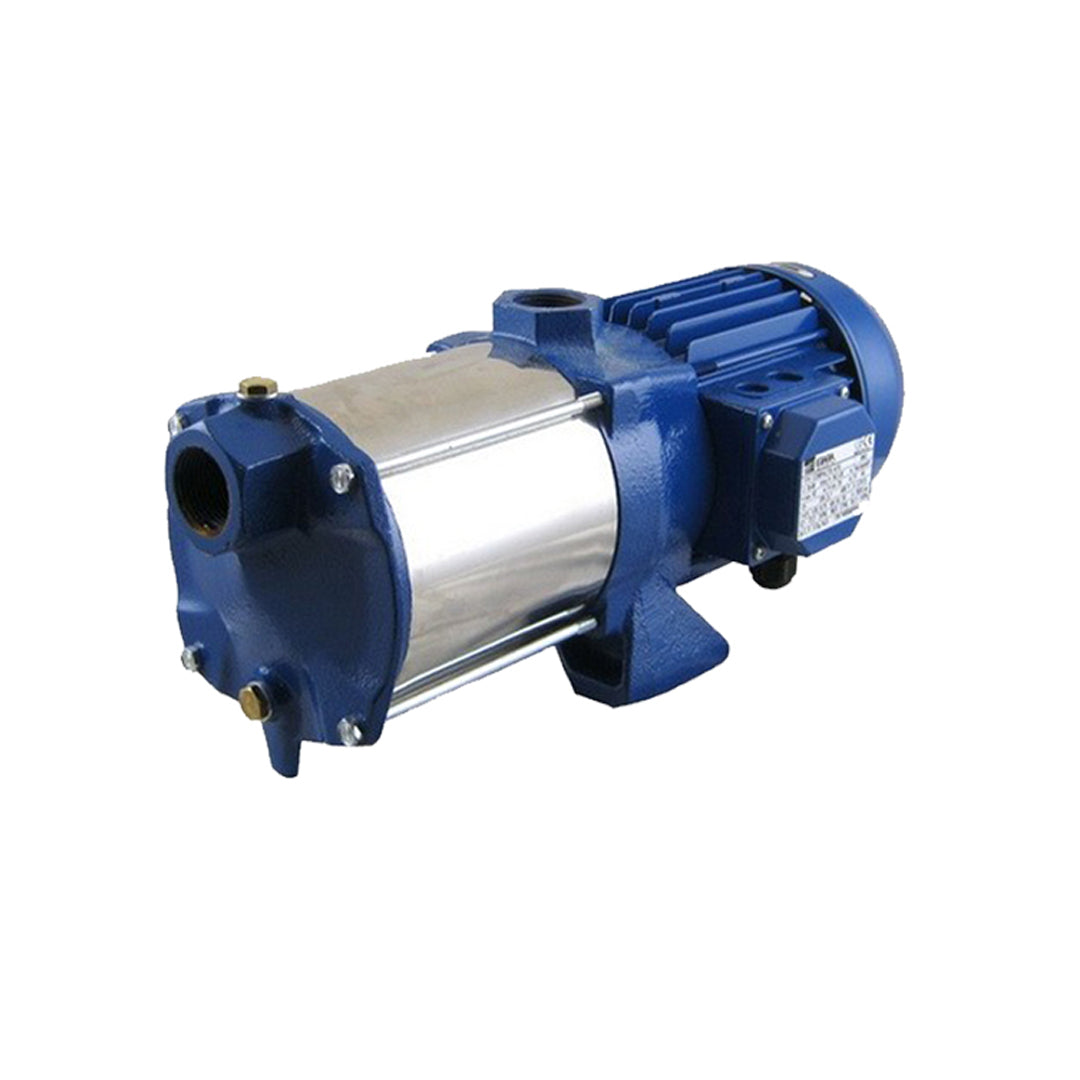

ปั๊มแนวนอน ชนิดหลายใบพัด Horizontal Multi-Stage Pumps Ebara code COMPACT AM/15

ปั๊มน้ำหอยโข่งหลายใบพัดแนวนอน (Horizontal Multistage Centrifugal Pump) EBARA รุ่น COMPACT มีโครงสร้างตัวเรือนที่ผลิตจากเหล็กหล่อ (Cast Iron) ออกแบบมาให้มีขนาดกะทัดรัดและทำงานเงียบเป็นพิเศษ เหมาะสำหรับการใช้งานสูบน้ำสะอาดทั่วไปภายในบ้านพักอาศัย งานเพิ่มแรงดันน้ำ (Pressure Boosting) งานรดน้ำสวน และงานระบบล้างทำความสะอาดรถยนต์หรือพื้นที่ต่างๆ

คุณสมบัติ

• โครงสร้างแข็งแรง: ตัวเรือนปั๊ม (Casing) และขายึดมอเตอร์ (Bracket) ผลิตจากเหล็กหล่อ (Cast Iron) ทนทานต่อการใช้งาน
• วัสดุภายในคุณภาพดี: ใบพัด (Impeller) และ Diffuser ผลิตจากเทคโนโพลีเมอร์ (PPE+PS Glass Fiber Reinforced) ซึ่งมีความแข็งแรง น้ำหนักเบา และทนต่อการกัดกร่อน
• เพลาปั๊ม: ผลิตจากสแตนเลส AISI 416
• ซีลกันรั่ว: ใช้ Mechanical Seal แบบ Ceramic/Carbon/NBR ป้องกันการรั่วซึมได้ดี

ข้อมูลจำเพาะ

• ประเภทของเหลว: น้ำสะอาด (Clean water)
• อุณหภูมิของเหลว: ต่ำสุด +5 °C / สูงสุด +40 °C
• แรงดันใช้งานสูงสุด: 1 MPa (10 bar)
• ขนาดท่อดูด (Suction): รุ่น Compact A: เกลียว G 1 นิ้ว
• ขนาดท่อดูด (Suction): รุ่น Compact B: เกลียว G 1-1/4 นิ้ว
• ขนาดท่อส่ง (Discharge): เกลียว G 1 นิ้ว

Pump type		Dimensions mm						Weight [kgf]
Type	Phase	B	C	E	H1	H2	DNA
COMPACT AM/15	1~	540	274	252	116	36	G 1"	21.5
COMPACT BM/15	1~	488	222	200	120	40	G 1"¼	21

ข้อมูลทางเทคนิค

• กำลังมอเตอร์: 0.3 kW ถึง 1.1 kW (0.4 HP ถึง 1.5 HP)
• ระบบไฟฟ้า: 1 เฟส: 230V ±10%, 50Hz (มีคาปาซิเตอร์ในตัว)
• ระบบไฟฟ้า: 3 เฟส: 230/400V ±10%, 50Hz
• มอเตอร์: 2 Poles (ความเร็วรอบประมาณ 2800 รอบต่อนาที)
• มาตรฐานการป้องกัน: IP 44
• ระดับฉนวน: Class F
• ระดับประสิทธิภาพ (Efficiency Level): IE2 (สำหรับ 1 เฟส) และ IE3 (สำหรับ 3 เฟส)

เอกสารข้อมูล

ปั๊มแนวนอน ชนิดหลายใบพัด Horizontal Multi-Stage Pumps Ebara code COMPACT AM/15 Data sheet
