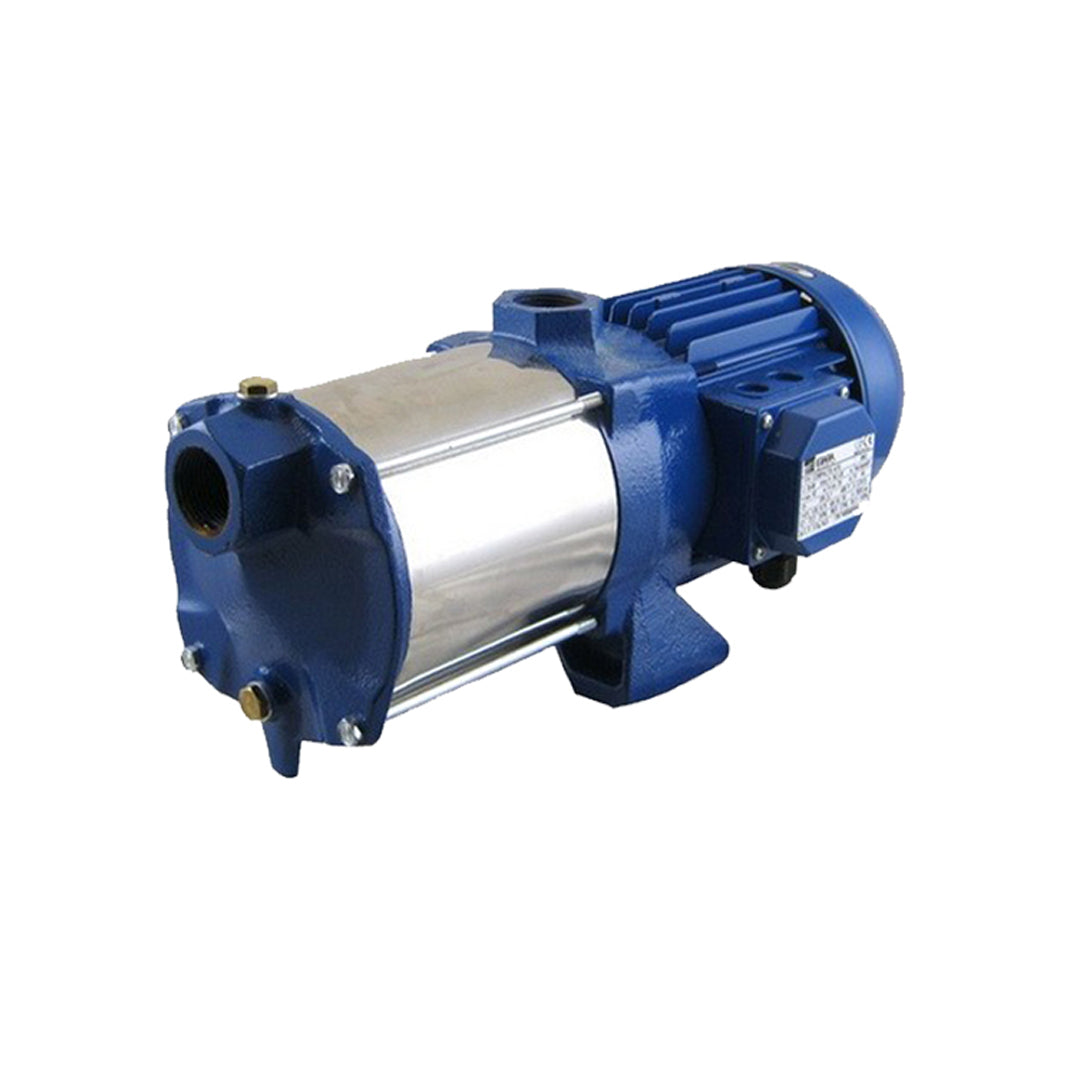

ปั๊มแนวนอน ชนิดหลายใบพัด Horizontal Multi-Stage Pumps Ebara code COMPACT AM/10

ปั๊มน้ำหอยโข่งหลายใบพัดแนวนอน (Horizontal Multistage Centrifugal Pump) EBARA รุ่น COMPACT มีโครงสร้างตัวเรือนที่ผลิตจากเหล็กหล่อ (Cast Iron) ออกแบบมาให้มีขนาดกะทัดรัดและทำงานเงียบเป็นพิเศษ เหมาะสำหรับการใช้งานสูบน้ำสะอาดทั่วไปภายในบ้านพักอาศัย งานเพิ่มแรงดันน้ำ (Pressure Boosting) งานรดน้ำสวน และงานระบบล้างทำความสะอาดรถยนต์หรือพื้นที่ต่างๆ

คุณสมบัติ

• โครงสร้างแข็งแรง: ตัวเรือนปั๊ม (Casing) และขายึดมอเตอร์ (Bracket) ผลิตจากเหล็กหล่อ (Cast Iron) ทนทานต่อการใช้งาน
• วัสดุภายในคุณภาพดี: ใบพัด (Impeller) และ Diffuser ผลิตจากเทคโนโพลีเมอร์ (PPE+PS Glass Fiber Reinforced) ซึ่งมีความแข็งแรง น้ำหนักเบา และทนต่อการกัดกร่อน
• เพลาปั๊ม: ผลิตจากสแตนเลส AISI 416
• ซีลกันรั่ว: ใช้ Mechanical Seal แบบ Ceramic/Carbon/NBR ป้องกันการรั่วซึมได้ดี

ข้อมูลจำเพาะ

• ประเภทของเหลว: น้ำสะอาด (Clean water)
• อุณหภูมิของเหลว: ต่ำสุด +5 °C / สูงสุด +40 °C
• แรงดันใช้งานสูงสุด: 1 MPa (10 bar)
• ขนาดท่อดูด (Suction): รุ่น Compact A: เกลียว G 1 นิ้ว
• ขนาดท่อดูด (Suction): รุ่น Compact B: เกลียว G 1-1/4 นิ้ว
• ขนาดท่อส่ง (Discharge): เกลียว G 1 นิ้ว

Pump type		Dimensions mm											Weight [kgf]
Type	Phase	A	B	C	D	E	H1	H2	M	R	T	DNA
COMPACT AM/4	1~	183.5	310	82	51.5	120.5	127.5	38.5	62	120.5	PG11	G 1"	10
COMPACT A/4	3~	159	310	82	51.5	120.5	127.5	38.5	62	120.5	PG11	G 1"	8.5
COMPACT AM/6	1~	193.5	336	90	69.5	146.5	127.5	38.5	80	128.5	PG11	G 1"	12
COMPACT A/6	3~	159	336	108	51.5	146.5	127.5	38.5	62	146.5	PG11	G 1"	9.5
COMPACT AM/8	1~	193.5	362	116	69.5	172.5	127.5	38.5	80	154.5	PG11	G 1"	13.5
COMPACT A/8	3~	159	380	134	51.5	172.5	127.5	38.5	62	172.5	PG11	G 1"	10.6
COMPACT AM/10	1~	193.5	438	142	69.5	198.5	127.5	38.5	80	180.5	M16x1.5	G 1"	16
COMPACT A/10	3~	169	428	142	69.5	198.5	127.5	38.5	80	180.5	M16x1.5	G 1"	14.5
COMPACT AM/12	1~	193.5	454	168	69.5	224.5	127.5	38.5	80	206.5	M16x1.5	G 1"	16.5
COMPACT A/12	3~	169	465	168	69.5	224.5	127.5	38.5	80	206.5	M16x1.5	G 1"	16.3
COMPACT A/15	3~	169	490	194	69.5	250.5	123,5	42.5	80	232.5	M16x1.5	G 1"	16.7
COMPACT BM/12	1~	193.5	400	116	69.5	172.5	123.5	42.5	80	154.5	M16x1.5	G 1"¼	16
COMPACT B/12	3~	169	412	116	69.5	172.5	123.5	42.5	80	154.5	M16x1.5	G 1"¼	15.7
COMPACT B/15	3~	169	438	142	69.5	198.5	123,5	42.5	80	180.5	M16x1.5	G 1"¼	15.9

ข้อมูลทางเทคนิค

• กำลังมอเตอร์: 0.3 kW ถึง 1.1 kW (0.4 HP ถึง 1.5 HP)
• ระบบไฟฟ้า: 1 เฟส: 230V ±10%, 50Hz (มีคาปาซิเตอร์ในตัว)
• ระบบไฟฟ้า: 3 เฟส: 230/400V ±10%, 50Hz
• มอเตอร์: 2 Poles (ความเร็วรอบประมาณ 2800 รอบต่อนาที)
• มาตรฐานการป้องกัน: IP 44
• ระดับฉนวน: Class F
• ระดับประสิทธิภาพ (Efficiency Level): IE2 (สำหรับ 1 เฟส) และ IE3 (สำหรับ 3 เฟส)

เอกสารข้อมูล

ปั๊มแนวนอน ชนิดหลายใบพัด Horizontal Multi-Stage Pumps Ebara code COMPACT AM/10 Data sheet
