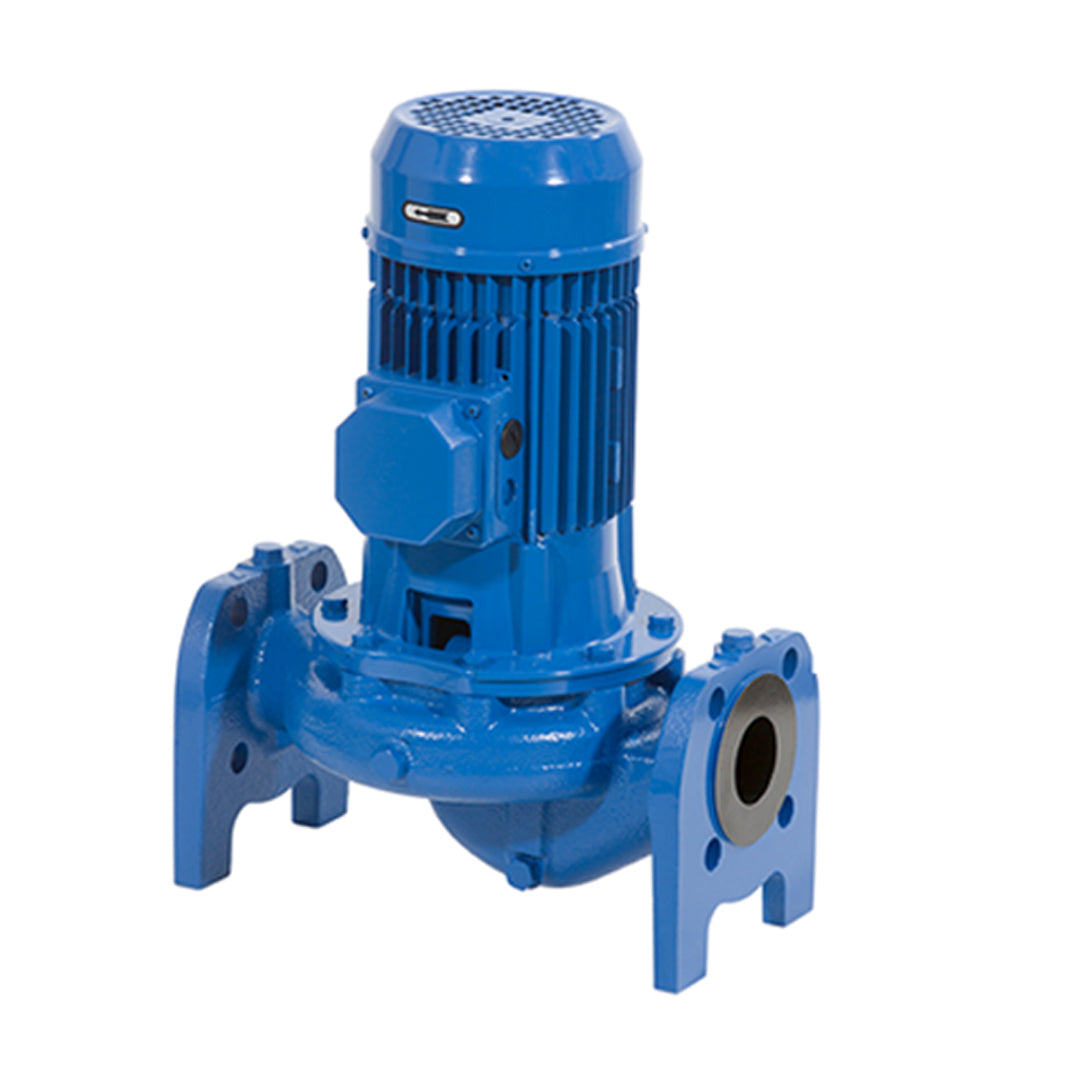

ปั๊มแนวตั้ง ชนิด Inline Vertical in-line Centrifugal Pumps Ebara code 3E 4 Pole 32-160/0.37

ปั๊มน้ำหอยโข่งชนิดอินไลน์ (In-line Centrifugal Pump) EBARA รุ่น 3E และ 3ES ได้รับการออกแบบเน้นการประหยัดพลังงาน (Energy-saving design) โดยใช้เทคโนโลยี 3D Inverse Design ในการออกแบบใบพัดเพื่อให้ได้ประสิทธิภาพสูงสุดและลดขนาดตัวปั๊มให้กะทัดรัด โครงสร้างเป็นแบบ Back Pull-out ช่วยให้สามารถถอดชุดมอเตอร์และใบพัดออกมาตรวจสอบหรือซ่อมบำรุงได้ง่ายโดยไม่ต้องรื้อถอนท่อดูดและท่อส่ง และไม่ต้องทำการตั้งศูนย์ (Alignment) ใหม่ เหมาะสำหรับงานระบบปรับอากาศ (HVAC), งานหมุนเวียนน้ำร้อน, ระบบส่งน้ำทั่วไป และงานในโรงงานอุตสาหกรรม

คุณสมบัติ

• ประหยัดพลังงาน: ดีไซน์ใบพัดและโถปั๊มให้มีประสิทธิภาพสูง ลดการใช้พลังงานมอเตอร์
• บำรุงรักษาง่าย (Easy Maintenance): โครงสร้างแบบ Back Pull-out ถอดชิ้นส่วนได้โดยไม่ต้องยุ่งกับระบบท่อ และไม่ต้องตั้งศูนย์แกนเพลา
• ทนทานสูง: ใช้ตลับลูกปืนแบบปิด (Shield Bearings) ที่ไม่ต้องเติมจาระบีตลอดอายุการใช้งาน
• มาตรฐานสากล: ขนาดมิติตัวปั๊มอ้างอิงมาตรฐาน EN733 และใช้ Mechanical Seal ตามมาตรฐาน EN12756

ข้อมูลจำเพาะ

• ประเภทของเหลว: น้ำสะอาด, น้ำเกลือ (Brine) หรือน้ำผสมไกลคอล (ไม่เกิน 40%)
• อุณหภูมิของเหลว: -10 °C ถึง +120 °C
• แรงดันใช้งานสูงสุด: 16 bar (1.6 MPa) หรือ 10 bar (1.0 MPa) ขึ้นอยู่กับรุ่น
• วัสดุตัวเรือน (Casing): เหล็กหล่อ (Cast Iron EN-GJL-250)
• วัสดุใบพัด (Impeller): รุ่น 32, 40, 50, 65 และ 80-100: สแตนเลส AISI 304
• วัสดุใบพัด (Impeller): รุ่น 80 อื่นๆ: สแตนเลส AISI 316
• วัสดุใบพัด (Impeller): รุ่น 100: สแตนเลส AISI 316L
• ซีลกันรั่ว: Mechanical Seal แบบ SiC/Carbon/EPDM เป็นมาตรฐาน (มีตัวเลือกอื่นสำหรับงานพิเศษ)

Model	Dimensions [ mm ]																Weight [ kgf ]
	Ø DN	Ø P	Ø K	S	L1	L2	H1	H2	H3	B1	B2	B3	G	I	n	A
32-160/0.37R	32	76	100	18	340	170	100	50	412	125	125	119	18	159	4	140	26.1
32-160/0.37	32	76	100	18	340	170	100	50	412	125	125	119	18	159	4	140	26.3
32-200/0.55	32	76	100	18	440	220	100	50	412	144	140	119	0	159	4	140	30.9
40-160/0.37R	40	84	110	18	320	160	68	50	379	127	127	119	18	159	4	150	27.3
40-160/0.37	40	84	110	18	320	160	68	50	379	127	127	119	18	159	4	150	27.5
40-200/0.55	40	84	110	18	340	170	100	50	412	146	146	119	15	159	4	150	30.2
40-200/0.75	40	84	110	18	340	170	100	50	452	146	146	124	15	176	4	150	33.8
50-125/0.37	50	99	125	20	340	170	115	40	406	124	105	102	0	141	4	165	23.2
50-160/0.55	50	99	125	20	340	170	115	50	428	134	126	119	18	159	4	165	29.5
50-200/0.75	50	99	125	20	440	220	115	50	467	148	141	124	0	176	4	165	37.3
50-200/1.1	50	99	125	20	440	220	115	50	467	148	141	124	0	176	4	165	38.2
50-200/1.5	50	99	125	20	440	220	115	50	506	148	141	124	0	176	4	165	39.9
65-125/0.55	65	118	145	20	360	180	105	50	418	136	126	119	18	159	4	185	31.1
65-160/0.75	65	118	145	20	360	180	105	50	457	141	141	124	0	176	4	185	37.5
65-160/1.1	65	118	145	20	360	180	105	50	457	141	141	124	0	176	4	185	40.3
65-200/1.5	65	118	145	20	475	237.5	125	50	516	151	141	124	0	176	4	185	43.9
65-200/2.2	65	118	145	20	475	237.5	125	50	499	151	141	141	0	193	4	185	42.3
80-160/1.5	80	132	160	22	440	220	115	50	506	146	141	124	0	176	8	200	47.3
80-200/2.2	80	132	160	22	500	250	115	50	489	160	141	141	0	193	8	200	48.3
80-200/3.0	80	132	160	22	500	250	115	50	529	160	141	141	0	193	8	200	56.3
100-160/1.5	100	156	180	24	550	275	140	64	543	173	141	124	0	176	8	230	51.9
100-160/2.2	100	156	180	24	550	275	140	64	528	173	141	141	0	193	8	230	51.9

ข้อมูลทางเทคนิค

• มอเตอร์: ไฟฟ้า 3 เฟส (TEFC), 2 Poles (~2900 rpm) หรือ 4 Poles (~1450 rpm)
• ระดับประสิทธิภาพมอเตอร์: IE2 สำหรับขนาด 0.37 - 0.55 kW
• ระดับประสิทธิภาพมอเตอร์: IE3 สำหรับขนาด 0.75 - 22 kW ขึ้นไป
• กำลังมอเตอร์: มีหลากหลายขนาดตั้งแต่ 0.37 kW ถึง 30 kW (ขึ้นอยู่กับรุ่นและรอบความเร็ว)
• ระบบไฟฟ้า: สูงสุด 4.0 kW: 230/400V ±10%, 50Hz
• ระบบไฟฟ้า: ตั้งแต่ 5.5 kW ขึ้นไป: 400/690V ±10%, 50Hz
• มาตรฐานการป้องกัน: IP 55
• ระดับฉนวน: Class F (Temperature rise Class B)

เอกสารข้อมูล
