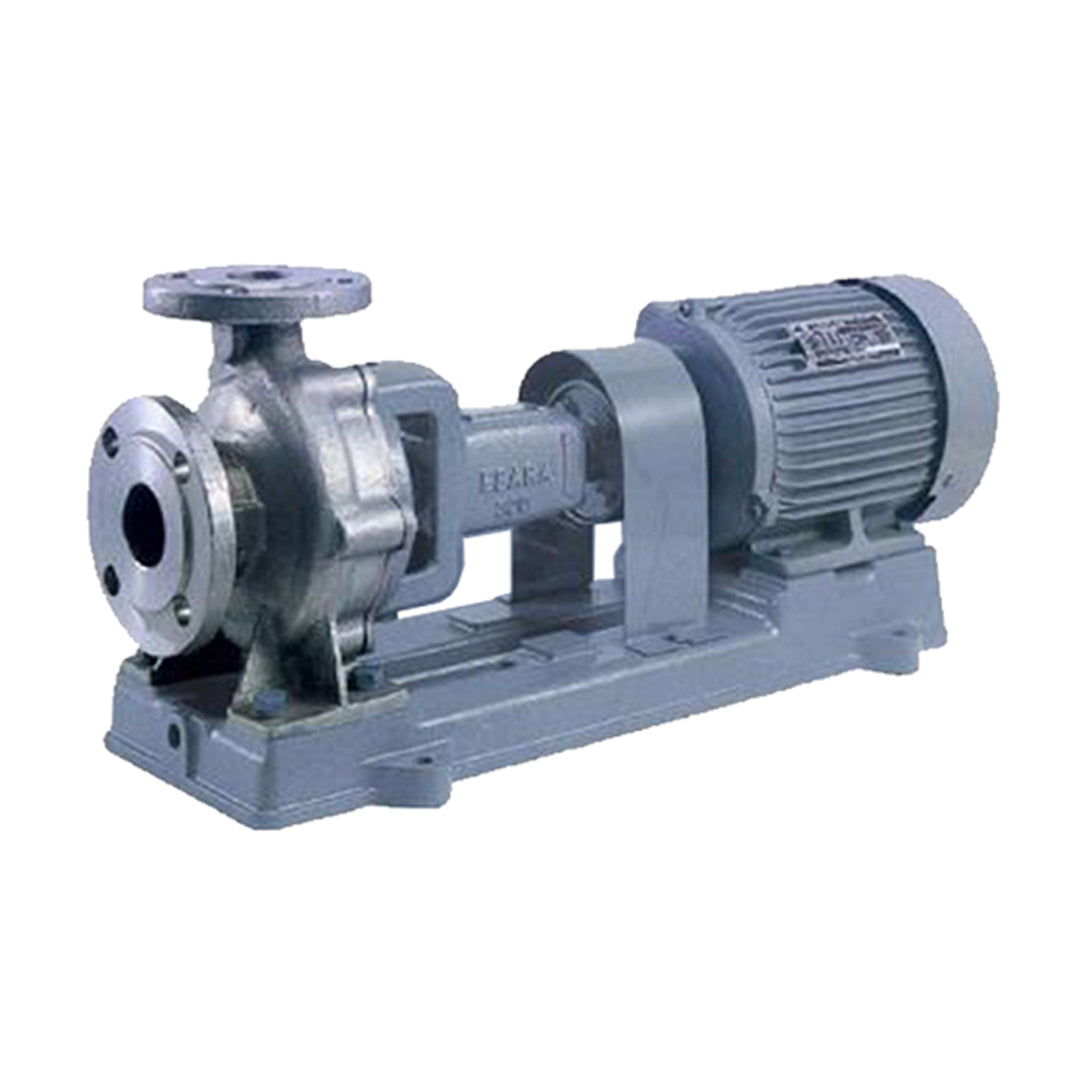

ปั๊มหอยโข่ง (มาตรฐาน JIS) End Suction Centrifugal Pumps In Cast Iron Ebara code 250x200 FSLA

ปั๊มน้ำหอยโข่ง EBARA รุ่น FSA เป็นปั๊มชนิด End Suction Volute Pump ที่มีขนาดท่อดูดตั้งแต่ 50 ถึง 250 มิลลิเมตร ออกแบบมาสำหรับการใช้งานที่หลากหลาย เช่น งานอุตสาหกรรม ระบบจ่ายน้ำประปา ระบบน้ำร้อน-น้ำเย็น สระว่ายน้ำ ระบบสปริงเกอร์ งานปรับอากาศ และงานดับเพลิง จุดเด่นอยู่ที่การออกแบบให้บำรุงรักษาง่ายด้วยระบบ Back Pull Out (BPO) ซึ่งช่วยให้สามารถถอดชุดชิ้นส่วนหมุน (Rotating elements) ออกมาตรวจสอบหรือซ่อมแซมได้โดยไม่ต้องถอดท่อดูดและท่อส่งออกจากตัวปั๊ม

คุณสมบัติ

• บำรุงรักษาง่าย (Easy removal and maintenance): ด้วยระบบ BPO (Back Pull Out) ทำให้ถอดชิ้นส่วนภายในออกมาได้โดยไม่ต้องรื้อระบบท่อ
• โครงสร้างแข็งแรง: ออกแบบท่อส่งให้อยู่กึ่งกลางด้านบน (Top centerline discharge) และมีขาตั้งใต้ตัวเรือนปั๊ม ช่วยรับน้ำหนักท่อและลดการบิดตัว
• ประสิทธิภาพเสถียร (Non-overload design): ออกแบบให้ประสิทธิภาพการทำงานคงที่ในทุกช่วงการใช้งาน
• รองรับปริมาณน้ำมาก: สามารถทำอัตราการไหลได้สูงสุดถึง 22 ลูกบาศก์เมตรต่อนาที
• รับแรงดันได้สูง: รองรับแรงดันใช้งานได้สูงสุดถึง 16 บาร์

ข้อมูลจำเพาะ

• ประเภทของเหลว: น้ำสะอาด (Clean water)
• อุณหภูมิของเหลว: 0 ถึง 80 องศาเซลเซียส
• แรงดันใช้งานสูงสุด: 10 bar (มาตรฐาน) หรือ 16 bar (Optional)
• ความเร็วรอบ: 3000 รอบต่อนาที (2 Poles) หรือ 1500 รอบต่อนาที (4 Poles)
• วัสดุตัวเรือน: เหล็กหล่อ (Cast Iron)
• วัสดุใบพัด: บรอนซ์ (Bronze Casting) เป็นมาตรฐาน
• วัสดุเพลา: สแตนเลส 403 (403 Stainless steel)
• ซีลกันรั่ว: Mechanical Seal (Ceramic/Carbon/NBR) เป็นมาตรฐาน หรือ Gland Packing เป็น Optional

Model	Size		Pump															Shaft				wt kg
	φ1	φ2	A	B	C	D	E	F	G	J	M	N	O	P	R	X	Z	T	Q	U	V
100x65 FSKA	100	65	125	360	225	280	315	120	16	80	400	160	110	150	17	257	19	38	80	8	10	106
150x100 FSKA	150	100	140	530	250	315	315	120	16	80	400	160	90	120	15	373	19	42	95	8	12	146
150x100 FSNA			180	670	375	450	450	150	20	100	550	200	140	180	19	500	24	48	110	9	14	365
200x150 FSLA	200	150	162	670	315	450	450	150	20	100	550	200	140	180	19	500	24	48	110	9	14	336
200x150 FSNA			182		375	560												60		11	18	488
250x200 FSLA	250	200	180	670	385	560	560	250	25	100	660	315	140	180	19	500	24	60	110	11	18	505
250x200 FSNA			200	820	435	630							160	200		630	27	74	125	12	20	642

ข้อมูลทางเทคนิค

• หน้าแปลน (Flange): JIS 10K RF (มาตรฐาน) หรือ JIS 16K RF / DIN PN-16 (Optional สำหรับรุ่นแรงดันสูง)
• ตลับลูกปืน (Bearing): แบบปิด (Sealed ball bearing)
• การติดตั้ง: ภายในอาคาร (Indoors) เป็นมาตรฐาน หรือภายนอกอาคาร (Outdoors) เป็น Optional
• ขนาดท่อดูด: 50 มม. ถึง 250 มม.
• กำลังมอเตอร์: มีรองรับตั้งแต่ขนาดเล็ก 0.4 kW ไปจนถึงขนาดใหญ่กว่า 300 kW (ขึ้นอยู่กับรุ่นและความเร็วรอบ)
