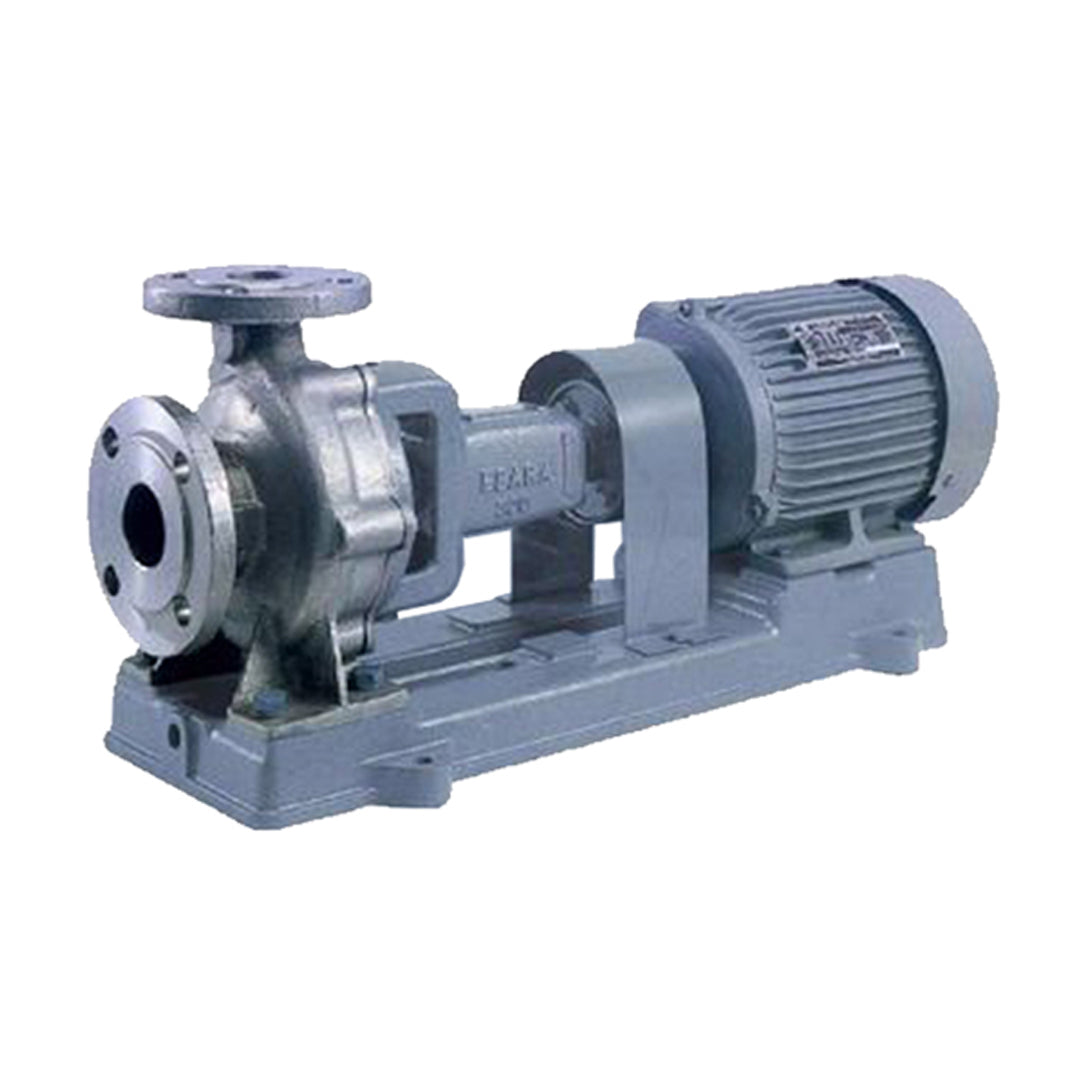

ปั๊มหอยโข่ง (มาตรฐาน JIS) End Suction Centrifugal Pumps In Cast Iron Ebara code 200x150 FSKA

ปั๊มน้ำหอยโข่ง EBARA รุ่น FSA เป็นปั๊มชนิด End Suction Volute Pump ที่มีขนาดท่อดูดตั้งแต่ 50 ถึง 250 มิลลิเมตร ออกแบบมาสำหรับการใช้งานที่หลากหลาย เช่น งานอุตสาหกรรม ระบบจ่ายน้ำประปา ระบบน้ำร้อน-น้ำเย็น สระว่ายน้ำ ระบบสปริงเกอร์ งานปรับอากาศ และงานดับเพลิง จุดเด่นอยู่ที่การออกแบบให้บำรุงรักษาง่ายด้วยระบบ Back Pull Out (BPO) ซึ่งช่วยให้สามารถถอดชุดชิ้นส่วนหมุน (Rotating elements) ออกมาตรวจสอบหรือซ่อมแซมได้โดยไม่ต้องถอดท่อดูดและท่อส่งออกจากตัวปั๊ม

คุณสมบัติ

• บำรุงรักษาง่าย (Easy removal and maintenance): ด้วยระบบ BPO (Back Pull Out) ทำให้ถอดชิ้นส่วนภายในออกมาได้โดยไม่ต้องรื้อระบบท่อ
• โครงสร้างแข็งแรง: ออกแบบท่อส่งให้อยู่กึ่งกลางด้านบน (Top centerline discharge) และมีขาตั้งใต้ตัวเรือนปั๊ม ช่วยรับน้ำหนักท่อและลดการบิดตัว
• ประสิทธิภาพเสถียร (Non-overload design): ออกแบบให้ประสิทธิภาพการทำงานคงที่ในทุกช่วงการใช้งาน
• รองรับปริมาณน้ำมาก: สามารถทำอัตราการไหลได้สูงสุดถึง 22 ลูกบาศก์เมตรต่อนาที
• รับแรงดันได้สูง: รองรับแรงดันใช้งานได้สูงสุดถึง 16 บาร์

ข้อมูลจำเพาะ

• ประเภทของเหลว: น้ำสะอาด (Clean water)
• อุณหภูมิของเหลว: 0 ถึง 80 องศาเซลเซียส
• แรงดันใช้งานสูงสุด: 10 bar (มาตรฐาน) หรือ 16 bar (Optional)
• ความเร็วรอบ: 3000 รอบต่อนาที (2 Poles) หรือ 1500 รอบต่อนาที (4 Poles)
• วัสดุตัวเรือน: เหล็กหล่อ (Cast Iron)
• วัสดุใบพัด: บรอนซ์ (Bronze Casting) เป็นมาตรฐาน
• วัสดุเพลา: สแตนเลส 403 (403 Stainless steel)
• ซีลกันรั่ว: Mechanical Seal (Ceramic/Carbon/NBR) เป็นมาตรฐาน หรือ Gland Packing เป็น Optional

Model	Size		Pump															Shaft				wt kg
	φ1	φ2	A	B	C	D	E	F	G	J	M	N	O	P	R	X	Z	T	Q	U	V
50x40 FSHA	50	40	80	360	160	180	190	70	12	50	240	100	110	150	17	285	15	24	50	7	8	37
65x50 FSHA	65	50	100	360	160	180	212	70	12	50	265	100	110	150	17	285	15	24	50	7	8	42
65x50 FSJA					180	225	250	95	14	65	320	125										49
80x65 FSGA	80	65	100	360	160	180	212	70	12	50	265	100	110	150	17	285	15	24	50	7	8	39
80x65 FSHA						200																48
80x65 FSJA					180	225	250	95	14	65	320	125						24	50	7	8	60
80x65 FSKA			125	470	225	280	315	120	16	80	400	160				370	19	32	80	8	10	108
100x80 FSGA	100	80	100	360	160	200	212	95	14	65	280	125	110	150	17	285	15	24	50	7	8	49
100x80 FSHA					180	225	250		15		320											62
100x80 FSJA					200	250	280	120	15	80	360	160					19	32	80	8	10	70
100x80 FSGCA			125	360	180	225	250	95	14	65	320	125					15	32	80	8	10	62
100x80 FSHCA						250	280				345											65
125x100 FSJCA	125	100	140	360	225	280	315	120	16	80	400	160	110	150	17	285	19	38	80	8	10	108
125x100 FSKA				470	250	315	315	120	16	80	400	160				370	19	32	80	8	10	128
125x100 FSLA				530	280	355	400	150	20	100	500	200					24	42	110	8	12	168
150x125 FSHA	150	125	140	470	250	315	315	120	15	80	400	160	110	150	17	370	19	32	80	8	10	120
150x125 FSJA						355			16													128
150x125 FSKA					280		400	150	16	100	500	200					24	42	110	8	12	170
150x125 FSLA					315	400			20													205
200x150 FSHA	200	150	160	470	280	355	400	150	18	100	500	200	110	150	17	370	24	32	80	8	10	137
200x150 FSJA						375												42	110	8	12	183
200x150 FSKA				640	315	400	450	150	20	100	550	200	140	180	19	470		48		9	14	222

ข้อมูลทางเทคนิค

• หน้าแปลน (Flange): JIS 10K RF (มาตรฐาน) หรือ JIS 16K RF / DIN PN-16 (Optional สำหรับรุ่นแรงดันสูง)
• ตลับลูกปืน (Bearing): แบบปิด (Sealed ball bearing)
• การติดตั้ง: ภายในอาคาร (Indoors) เป็นมาตรฐาน หรือภายนอกอาคาร (Outdoors) เป็น Optional
• ขนาดท่อดูด: 50 มม. ถึง 250 มม.
• กำลังมอเตอร์: มีรองรับตั้งแต่ขนาดเล็ก 0.4 kW ไปจนถึงขนาดใหญ่กว่า 300 kW (ขึ้นอยู่กับรุ่นและความเร็วรอบ)
