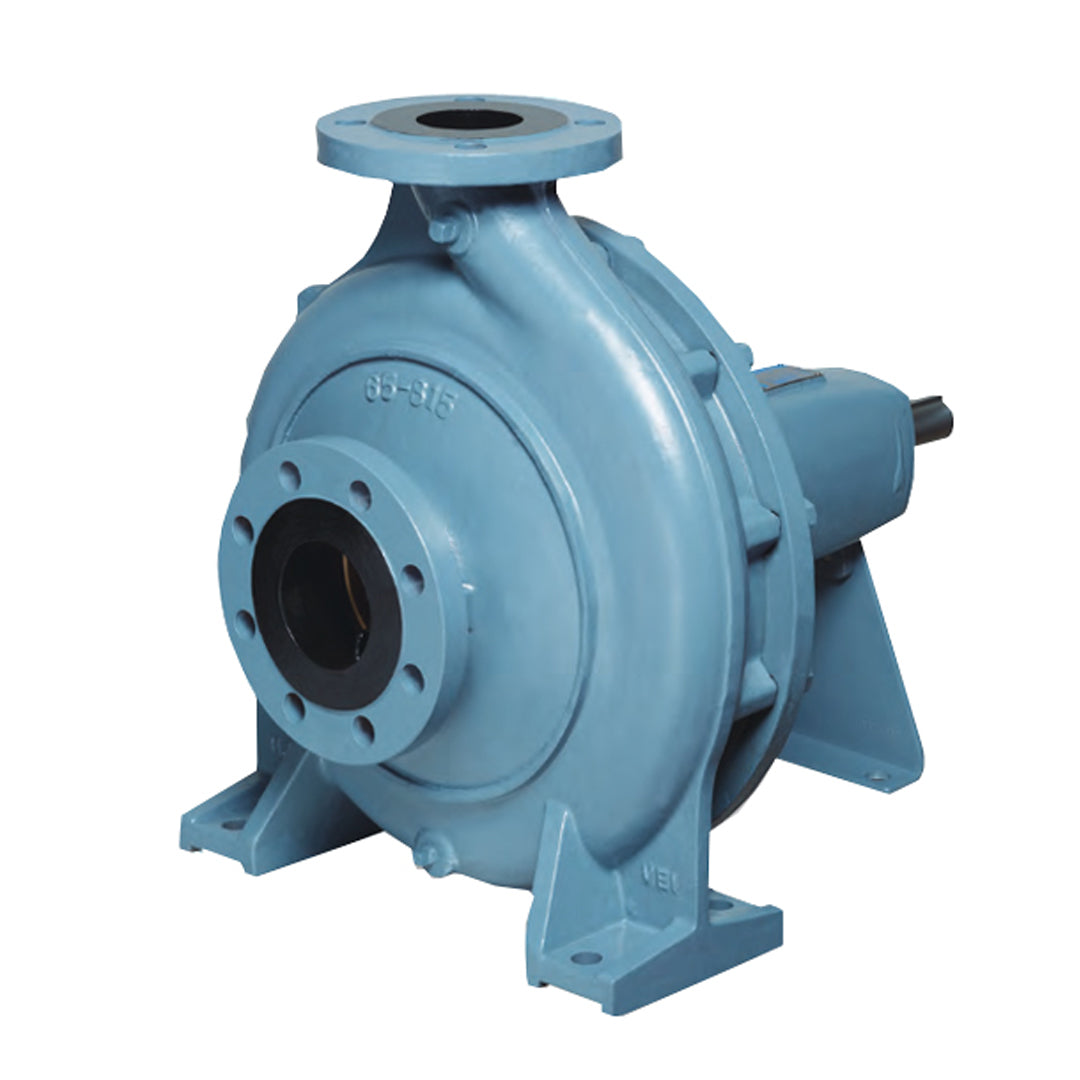

ปั๊มหอยโข่ง (มาตรฐาน DIN) End Suction Centrifugal Pumps (DIN STANDARD) Ebara code GS50-125

ปั๊มน้ำหอยโข่ง EBARA รุ่น GS เป็นปั๊มน้ำแบบ End Suction Volute Pump มาตรฐานระดับสากลที่ออกแบบมาเพื่อเน้นประสิทธิภาพสูงและการประหยัดพลังงาน ครอบคลุมการใช้งานที่หลากหลายตั้งแต่งานสูบน้ำทั่วไป งานระบบปรับอากาศ ไปจนถึงงานอุตสาหกรรม โครงสร้างแข็งแรงทนทานและออกแบบตามหลักวิศวกรรมเพื่อรองรับแรงดันได้สูง พร้อมระบบ Back Pull Out (BPO) ที่ช่วยให้การบำรุงรักษาสะดวกและรวดเร็ว

คุณสมบัติ

• ประสิทธิภาพสูงและประหยัดพลังงาน: ใบพัดได้รับการออกแบบพิเศษ (3D Inverse design) ให้มีประสิทธิภาพสูง ช่วยลดค่าใช้จ่ายด้านพลังงาน
• บำรุงรักษาง่าย (Easy Maintenance): โครงสร้างแบบ Back Pull Out (BPO) ช่วยให้สามารถถอดชุดโรเตอร์และใบพัดออกมาตรวจสอบหรือซ่อมบำรุงได้โดยไม่ต้องถอดตัวเรือนปั๊มออกจากระบบท่อ
• ทนทานและรองรับแรงดันสูง: สามารถรองรับแรงดันใช้งานได้สูงถึง 16 บาร์ในรุ่นมาตรฐาน และปรับเพิ่มได้ถึง 25 บาร์ในรุ่นพิเศษ
• วัสดุคุณภาพ: ใช้ชิ้นส่วนหลักจากวัสดุที่ทนทาน เช่น เหล็กหล่อ หรือบรอนซ์ และเพลาสแตนเลส เพื่ออายุการใช้งานที่ยาวนาน

ข้อมูลจำเพาะ

• ประเภทของเหลว: น้ำสะอาด (Fresh water), น้ำอุตสาหกรรม (Industrial water), น้ำแม่น้ำ (River water)
• อุณหภูมิของเหลว: 0 ถึง 120 องศาเซลเซียส (ขึ้นอยู่กับประเภทของซีลกันรั่ว)
• แรงดันใช้งานสูงสุด (Max Working Pressure): 16 bar (มาตรฐาน) / 25 bar (Option)
• การติดตั้ง: ภายในอาคาร (มาตรฐาน) หรือ ภายนอกอาคาร (Option)
• วัสดุตัวเรือน (Casing): เหล็กหล่อ (FC250) หรือ เหล็กหล่อเหนียว (FCD450)
• วัสดุใบพัด (Impeller): บรอนซ์ (CAC406), เหล็กหล่อ (FC200) หรือ สแตนเลส (SCS13) ขึ้นอยู่กับรุ่น
• วัสดุเพลา (Shaft): สแตนเลส SUS420J2 หรือ SUS304
• ซีลกันรั่ว: มีให้เลือกทั้งแบบ Mechanical Seal และ Gland Packing

MODEL	φ	φ	Pump					Support							Holes for bolts		Shaft end					1)	Mass (kg)
	dn1	dn2	a	f	h1	h2	Drain plug	b	m1	m2	n1	n2	n3	w	s1	s2	d	l	t	u1	u2	X	GS
GS32-125.1	50	32	80	360	112	140	1/4B	50	100	70	190	140	110	260	M12	M12	24	50	27	8	7	100	28
GS32-125	50	32	80	360	112	140	1/4B	50	100	70	190	140	110	260	M12	M12	24	50	27	8	7	100	28
GS32-160.1	50	32	80	360	132	160	1/4B	50	100	70	240	190	110	260	M12	M12	24	50	27	8	7	100	29
GS32-160	50	32	80	360	132	160	1/4B	50	100	70	240	190	110	260	M12	M12	24	50	27	8	7	100	29
GS32-200.1	50	32	80	360	160	180	1/4B	50	100	70	240	190	110	260	M12	M12	24	50	27	8	7	100	39
GS32-200	50	32	80	360	160	180	1/4B	50	100	70	240	190	110	260	M12	M12	24	50	27	8	7	100	39
GS32-250	50	32	100	360	180	225	1/4B	65	125	95	320	250	110	260	M12	M12	24	50	27	8	7	100	46
GS40-125	65	40	80	360	112	140	1/4B	50	100	70	210	160	110	260	M12	M12	24	50	27	8	7	100	30
GS40-160	65	40	80	360	132	160	1/4B	50	100	70	240	190	110	260	M12	M12	24	50	27	8	7	100	31
GS40-200	65	40	100	360	160	180	1/4B	50	100	70	265	212	110	260	M12	M12	24	50	27	8	7	100	41
GS40-250	65	40	100	360	180	225	1/4B	65	125	95	320	250	110	260	M12	M12	24	50	27	8	7	100	48
GS40-315	65	40	125	470	225	250	1/4B	65	125	95	345	280	110	340	M12	M12	32	80	35	10	8	100	82
GS50-125	65	50	100	360	132	160	1/4B	50	100	70	240	190	110	260	M12	M12	24	50	27	8	7	100	33
GS50-160	65	50	100	360	160	180	1/4B	50	100	70	265	212	110	260	M12	M12	24	50	27	8	7	100	33
GS50-200	65	50	100	360	160	200	1/4B	50	100	70	265	212	110	260	M12	M12	24	50	27	8	7	100	44
GS50-250	65	50	100	360	180	225	1/4B	65	125	95	320	250	110	260	M12	M12	24	50	27	8	7	100	50
GS50-315	65	50	125	470	225	280	1/4B	65	125	95	345	280	110	340	M12	M12	32	80	35	10	8	100	86
GS65-125	80	65	100	360	160	180	1/4B	65	125	95	280	212	110	260	M12	M12	24	50	27	8	7	100	37
GS65-160	80	65	100	360	160	200	1/4B	65	125	95	280	212	110	260	M12	M12	24	50	27	8	7	100	41
GS65-200	80	65	100	360	180	225	1/4B	65	125	95	320	250	110	260	M12	M12	24	50	27	8	7	140	47
GS65-250	80	65	100	470	200	250	1/4B	80	160	120	360	280	110	340	M16	M12	32	80	35	10	8	140	73
GS65-315	80	65	125	470	225	280	1/4B	80	160	120	400	315	110	340	M16	M12	32	80	35	10	8	140	90
GS80-160	100	80	125	360	180	225	1/4B	65	125	95	320	250	110	340	M12	M12	24	50	27	8	7	140	46
GS80-200	100	80	125	470	180	250	1/4B	65	125	95	345	280	110	340	M12	M12	32	80	35	10	8	140	67
GS80-250	100	80	125	470	200	250	1/4B	80	160	120	400	315	110	340	M16	M12	32	80	35	10	8	140	77
GS80-315	100	80	125	470	250	315	1/4B	80	160	120	400	315	110	340	M16	M12	32	80	35	10	8	140	101
GS80-315L	100	80	125	530	250	315	1/4B	80	160	120	400	315	110	370	M16	M12	42	110	45	12	8	140	112
GS80-400	100	80	125	530	280	355	1/4B	80	160	120	435	355	110	370	M16	M12	42	110	45	12	8	140	162
GS100-160	125	100	140	470	200	250	3/8B	80	160	120	360	280	110	340	M16	M12	24	50	35	10	8	140	91
GS100-200	125	100	125	470	200	280	3/8B	80	160	120	360	280	110	340	M16	M12	32	80	35	10	8	140	103
GS100-250	125	100	140	470	225	280	3/8B	80	160	120	400	315	110	370	M16	M12	32	80	35	10	8	140	108
GS100-250L	125	100	140	530	225	280	3/8B	80	160	120	400	315	110	370	M16	M12	42	110	45	12	8	140	120
GS100-315	125	100	140	470	250	315	3/8B	80	160	120	400	315	110	340	M16	M12	32	80	35	10	8	140	109
GS100-315L	125	100	140	530	250	315	3/8B	80	160	120	400	315	110	370	M16	M12	42	110	45	12	8	140	134
GS100-400	125	100	140	530	280	355	3/8B	100	200	150	500	400	110	370	M20	M12	42	110	45	12	8	140	189
GS125-200	150	125	140	470	250	315	3/8B	80	160	120	400	315	110	340	M16	M12	32	80	35	10	8	140	120
GS125-250	150	125	140	470	250	355	3/8B	80	160	120	400	315	110	340	M16	M12	32	80	35	10	8	140	131
GS125-250L	150	125	140	530	250	355	3/8B	80	160	120	400	315	110	370	M16	M12	42	110	45	12	8	140	148
GS125-315	150	125	140	530	280	355	3/8B	100	200	150	500	400	110	370	M20	M12	42	110	45	12	8	140	176
GS125-400	150	125	140	530	315	400	3/8B	100	200	150	500	400	110	370	M20	M12	42	110	45	12	8	140	218
GS125-500	150	125	180	670	375	450	3/8B	100	200	150	550	450	140	500	M20	M16	48	110	51.5	14	9	140	365
GS150-200	200	150	160	470	280	355	3/8B	100	200	150	500	400	110	340	M20	M12	32	80	35	10	8	140	154
GS150-250	200	150	160	530	280	375	3/8B	100	200	150	500	400	110	370	M20	M12	42	110	45	12	8	140	171
GS150-315. 2)	200	150	160	530	315	400	3/8B	100	200	150	550	450	110	370	M20	M12	42	110	45	12	8	140	225
GS150-400	200	150	160	530	315	450	1/2B	100	200	150	550	450	110	370	M20	M12	42	110	45	12	8	140	339
GS150-400L	200	150	160	670	315	450	1/2B	100	200	150	550	450	140	500	M20	M16	48	110	51.5	14	9	140	363
GS150-500	200	150	180	670	375	560	1/2B	100	200	150	550	450	140	500	M20	M16	60	110	64	18	11	180	491
GS200-400	250	200	180	670	385	560	1/2B	100	315	250	660	560	140	500	M20	M16	60	110	64	18	11	180	508
GS200-500	250	200	200	820	435	630	1/2B	100	315	250	660	560	160	630	M24	M16	75	125	79.5	20	12	180	645

ข้อมูลทางเทคนิค

• มาตรฐานหน้าแปลน: JIS 10K (มาตรฐาน), JIS 16K หรือ JIS 20K (ขึ้นอยู่กับแรงดันใช้งาน)
• ระบบไฟฟ้ามอเตอร์: 50Hz / 60Hz
• ความเร็วรอบ: 2 Poles: ประมาณ 2900 รอบต่อนาที (50Hz)
• ความเร็วรอบ: 4 Poles: ประมาณ 1450 รอบต่อนาที (50Hz)
• มาตรฐานมอเตอร์: IEC Standard, แบบปิดระบายความร้อนด้วยพัดลม (TEFC)
• มาตรฐานการป้องกัน: IP 55
• ระดับฉนวน: Class F
• มาตรฐานการทดสอบ: ISO 9906 Grade 3B

เอกสารข้อมูล

ปั๊มหอยโข่ง (มาตรฐาน DIN) End Suction Centrifugal Pumps (DIN STANDARD) Ebara code GS50-125Data Sheetปั๊มหอยโข่ง (มาตรฐาน DIN) End Suction Centrifugal Pumps (DIN STANDARD) Ebara code GS50-125 Data Sheet
