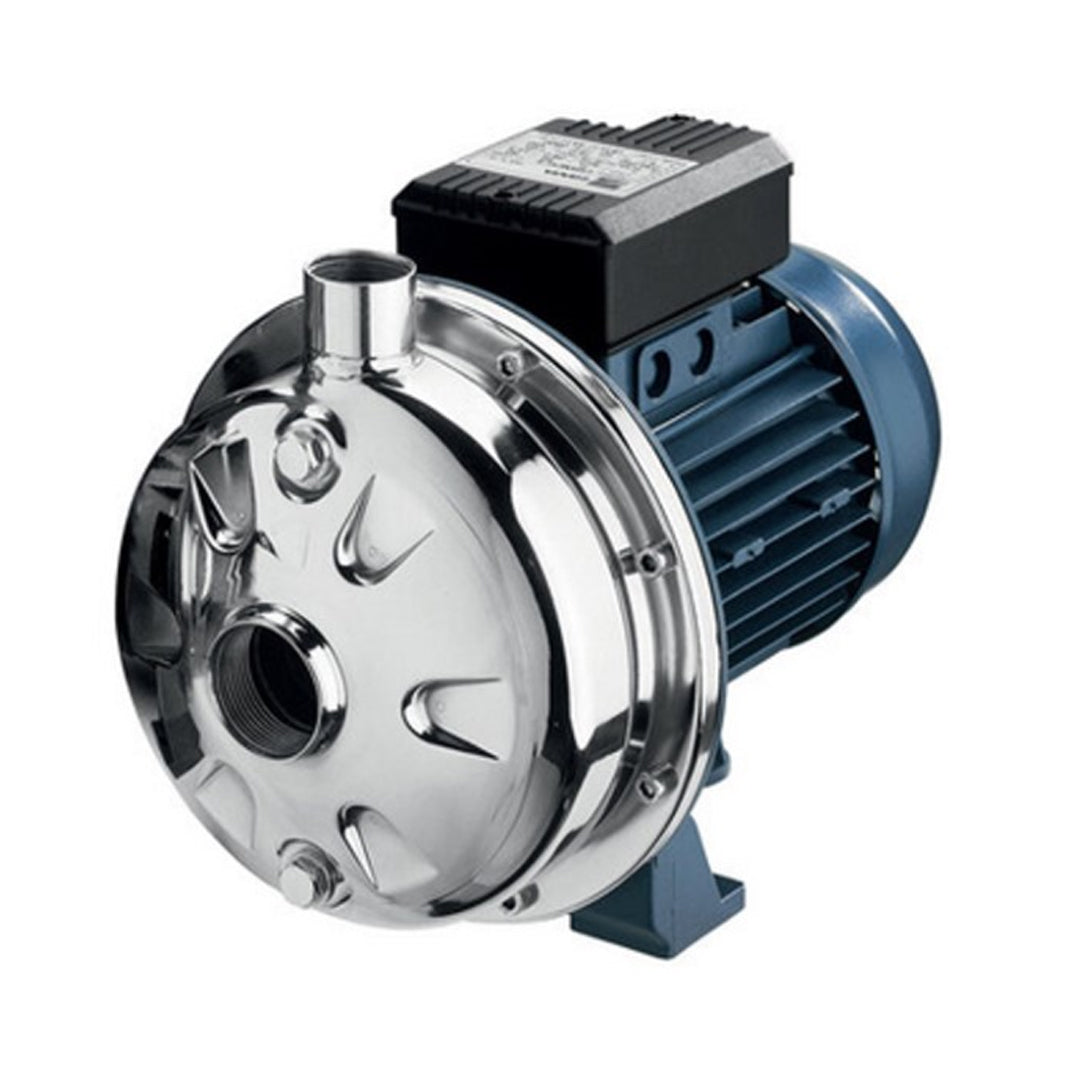

ปั๊มหอยโข่ง ชนิดใบพัดเดี่ยว Centrifugal Pump EBARA code CDX 70-05

ปั๊มน้ำหอยโข่งสเตนเลส EBARA รุ่น CDX เป็นปั๊มแรงเหวี่ยงสำหรับสูบน้ำสะอาดและของเหลวที่ไม่กัดกร่อน โดดเด่นด้วยโครงสร้างสเตนเลสคุณภาพสูง แข็งแรง ทนทานต่อการใช้งานต่อเนื่อง รองรับอุณหภูมิของเหลวได้สูง เหมาะสำหรับงานระบบน้ำในอาคาร โรงงานอุตสาหกรรม ระบบเพิ่มแรงดัน ระบบหล่อเย็น และงานทั่วไปที่ต้องการความเชื่อถือได้และประสิทธิภาพในการทำงานสูง

คุณสมบัติ

• ปั๊มน้ำหอยโข่งแบบใบพัดปิด (Closed Impeller)
• ตัวเรือน ใบพัด และฝาครอบ ผลิตจากสเตนเลส AISI 304 (มีรุ่น AISI 316L)
• ซีลเพลาแบบ Mechanical Seal ลดการรั่วซึมและยืดอายุการใช้งาน
• รองรับทั้งมอเตอร์ไฟฟ้า 1 เฟส และ 3 เฟส
• มอเตอร์ประสิทธิภาพสูง ระดับ IE2 / IE3
• เหมาะสำหรับการใช้งานต่อเนื่องในงานอุตสาหกรรมและอาคาร

ข้อมูลจำเพาะ

• ประเภทของเหลว: น้ำสะอาด
• ช่วงอุณหภูมิของเหลว: -5 ถึง +120 °C (ขึ้นกับชนิดซีล)
• แรงดันใช้งานสูงสุด: 0.8 MPa
• ความเร็วรอบ: ประมาณ 2,800 รอบ/นาที
• มาตรฐานการทดสอบ: ISO 9906:2012 – Grade 3B
• ขนาดทางดูด: G 1¼” ถึง G 1½”
• ขนาดทางส่ง: G 1”
• ระดับการป้องกันมอเตอร์: IP55
• ฉนวนมอเตอร์: Class F

Pump type		A	B		C	H	H1	H2	H3 [3~]	H4 [1~]	M	M1	N	N1	R	T [1~]	V [3~]	W	DNA	Weight [kgf]
Single Phase	Three Phase		[1~]	[3~]																[1~]	[3~]
CDXM 70/05	CDX 70/05	208	321	320	181	229.5	106	123.5	207	216	50	38	120	160	108	PG11	M16X1.5	92.5	G 1"1/4	9.0	9.1
CDXM 70/07	CDX 70/07	208	321	320	181	229.5	106	123.5	207	216	50	38	120	160	108	PG11	M16X1.5	92.5	G 1"1/4	11.0	11.1
CDXM 90/10	CDX 90/10	208	333	320	181	229.5	106	123.5	207	216	50	38	120	160	108	PG11	M16X1.5	92.5	G 1"1/4	12.5	11
CDXM 120/07	CDX 120/07	208	321	320	181	229.5	106	123.5	207	216	50	38	120	160	108	PG11	M16X1.5	92.5	G 1"1/4	11.0	10.1
CDXM 120/12	CDX 120/12	208	333	332	181	229.5	106	123.5	207	235	50	38	120	160	108	PG11	M16X1.5	92.5	G 1"1/4	12.5	12.4
CDXM 120/20	CDX 120/20	232	359	371.5	198.5	250	118	132	237	248.5	55	40	140	180	105.5	PG13.5	M20X1.5	95	G 1"1/4	18.0	18.1
CDXM 200/12	CDX 200/12	208	333	332	181	229.5	106	123.5	207	235	50	38	120	160	108	PG13.5	M16X1.5	92.5	G 1"1/2	12.5	12.2
CDXM 200/20	CDX 200/20	208	359	371.5	198.5	229.5	106	123.5	225	236.5	55	40	140	180	105.5	PG13.5	M20X1.5	95	G 1"1/2	17.0	17
-	CDX 200/25	232	-	371.5	198.5	250	118	132	237	-	55	40	140	180	105.5	-	M20X1.5	95	G 1"1/2	-	16.8

ข้อมูลทางเทคนิค

• กำลังมอเตอร์: 1 เฟส: ประมาณ 0.45 – 1.8 kW
• กำลังมอเตอร์: 3 เฟส: ประมาณ 0.37 – 1.8 kW
• แรงดันไฟฟ้า: 1 เฟส: 230V ±10%
• แรงดันไฟฟ้า: 3 เฟส: 230/400V ±10%
• ความถี่ไฟฟ้า: 50 Hz
• ตลับลูกปืนแบบ Ball Bearing ชนิดปิดผนึก
• ระดับเสียงขณะทำงาน: ประมาณ 61–65 dB(A)
• มีหลายรุ่นให้เลือกตามอัตราการไหล (Q) และแรงส่ง (H)

เอกสารข้อมูล

ปั๊มหอยโข่ง ชนิดใบพัดเดี่ยว Centrifugal Pump EBARA code CDX 70-05 Data sheet
