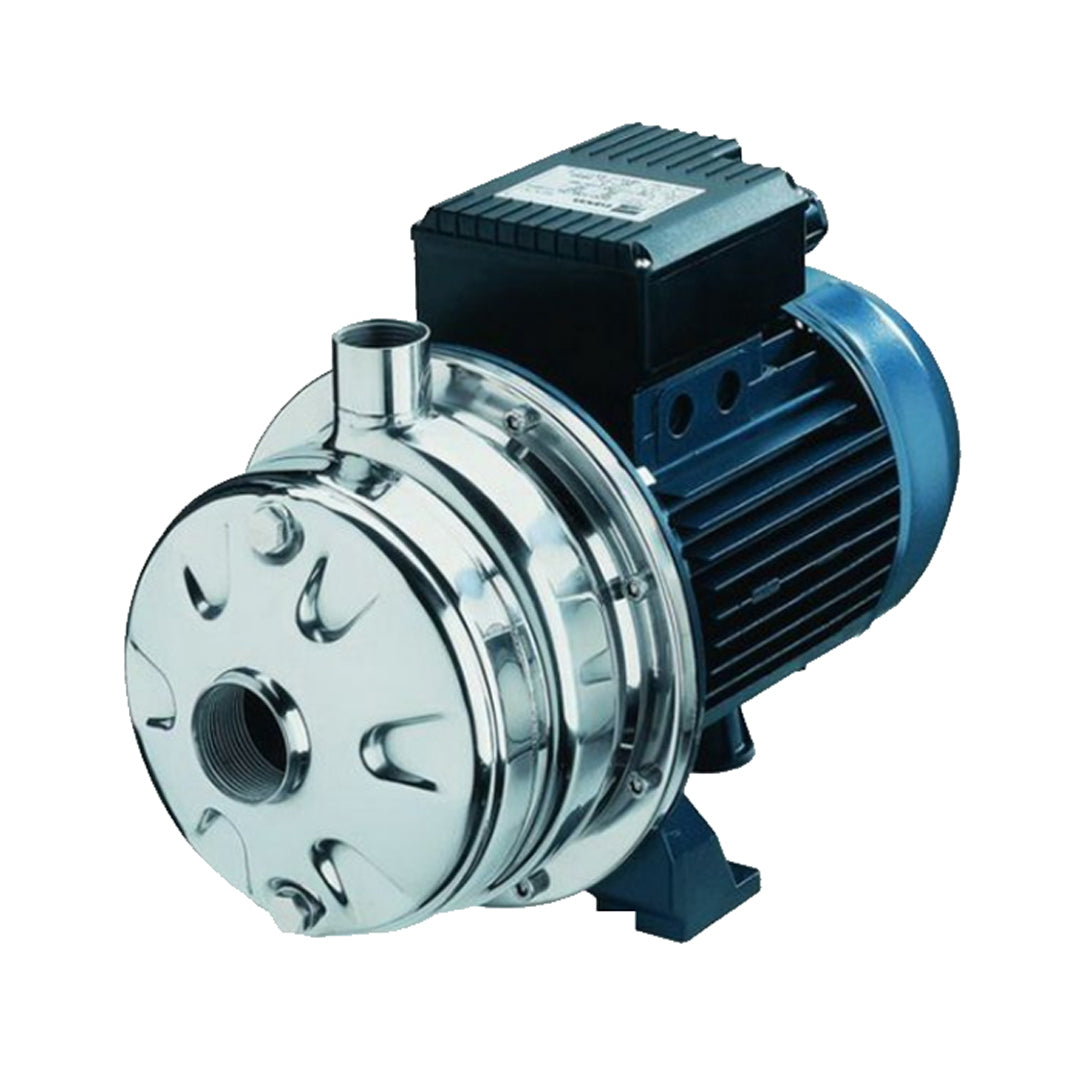

ปั๊มหอยโข่ง ชนิดใบพัดคู่ Centrifugal Pump EBARA code 2CDXM 70-10

ปั๊มน้ำหอยโข่ง EBARA รุ่น 2CDX เป็นปั๊มสเตนเลสแบบใบพัดคู่ (Twin Impeller) ออกแบบมาเพื่อให้แรงดันสูงและประสิทธิภาพการสูบที่เสถียร เหมาะสำหรับการสูบน้ำสะอาดในงานระบบเพิ่มแรงดัน ระบบน้ำอุตสาหกรรม ระบบหล่อเย็น และงานอาคารที่ต้องการแรงส่งสูง ตัวปั๊มผลิตจากสเตนเลสคุณภาพสูง แข็งแรง ทนทานต่อการกัดกร่อน รองรับการใช้งานต่อเนื่องและอุณหภูมิของเหลวได้สูง

คุณสมบัติ

• ปั๊มหอยโข่งแบบใบพัดคู่ (Twin Closed Impeller) ให้แรงดันสูง
• ตัวเรือน ใบพัด และดิฟฟิวเซอร์ ผลิตจากสเตนเลส AISI 304 (มีรุ่น AISI 316L)
• ซีลเพลาแบบ Mechanical Seal ลดการรั่วซึม เพิ่มความทนทาน
• รองรับการใช้งานทั้งไฟฟ้า 1 เฟส และ 3 เฟส
• มอเตอร์ประสิทธิภาพสูง ระดับ IE2 / IE3
• โครงสร้างแข็งแรง เหมาะกับงานอุตสาหกรรมและงานระบบหนัก
• มีหลายรุ่นให้เลือก ครอบคลุมการใช้งานแรงดันสูง

ข้อมูลจำเพาะ

• ประเภทของเหลว: น้ำสะอาด
• ช่วงอุณหภูมิของเหลว: -5 ถึง +120 °C (ขึ้นกับชนิดซีล)
• แรงดันใช้งานสูงสุด: 0.8 MPa
• ประเภทใบพัด: ใบพัดปิดแบบคู่ (Twin Closed Centrifugal)
• ความเร็วรอบ: ประมาณ 2,800 รอบ/นาที
• ขนาดท่อดูด: G 1¼” ถึง G 1½” (รุ่น 200)
• ขนาดท่อส่ง: G 1”
• ระดับการป้องกันมอเตอร์: IP55
• ฉนวนมอเตอร์: Class F
• มาตรฐานการทดสอบ: ISO 9906:2012 – Grade 3B

Pump type		A	A1* [1~]	B		C	D	E	F	H	H1	H2	H3 [3~]	H4 [1~]	M	M1	N	N1	R	T [1~]	V [3~]	W	S	DNA	Weight [kgf]
Single Phase	Three Phase			[1~]	[3~]																				[1~]	[3~]
2CDXM 70/10	2CDX 70/10	208	-	367	354	181	12.5	8	87	229	106	123	207	216	50	38	120	160	142	PG 11	M16x1.5	92.5	9	G1"1/4	14	12.6
2CDXM 70/12	2CDX 70/12	208	210	367	366	181	12.5	8	87	229	106	123	207	235	50	38	120	160	142	PG 13.5	M16x1.5	92.5	9	G1"1/4	14	13.7
2CDXM 70/15	2CDX 70/15	232	-	408	407	198.5	12.5	8	89	250	118	132	237	248.5	55	40	140	180	141.5	PG 13.5	M20x1.5	95	9	G1"1/4	20	17
2CDXM 70/20	2CDX 70/20	232	-	395	407.5	198.5	12.5	8	89	250	118	132	237	248.5	55	40	140	180	141.5	PG 13.5	M20x1.5	95	9	G1"1/4	20	20.1
2CDXM 120/15	2CDX 120/15	208	210	408	407	198.5	12.5	8	89	229	106	123	225	236.5	55	40	140	180	141.5	PG 13.5	M20x1.5	95	9	G1"1/4	18.5	15.6
2CDXM 120/20	2CDX 120/20	208	210	395	407.5	198.5	12.5	8	89	229	106	123	225	236.5	55	40	140	180	141.5	PG 13.5	M20x1.5	95	9	G1"1/4	18.5	18.3
-	2CDX 120/30	232	-	-	405	198.5	12.5	10	87	250	118	132	237	-	65	40	140	180	143.5	-	M20x1.5	95	9	G1"1/4	-	26.1
-	2CDX 120/40	232	-	-	458	223.5 ÷ 234.5	12.5	10	87	250	118	132	242	-	65	40	140	180	143.5	-	M20x1.5	109	9	G1"1/4	-	27.8
-	2CDX 200/30	208	-	-	458	223.5 ÷ 234.5	12.5	10	87	229	106	123	230	-	65	40	140	180	143.5	-	M20x1.5	109	9	G1"1/2	-	26.6
-	2CDX 200/40	232	-	-	458	223.5 ÷ 234.5	12.5	10	87	250	118	132	242	-	65	40	140	180	143.5	-	M20x1.5	109	9	G1"1/2	-	27.6
-	2CDX 200/50	232	-	-	481	232.5	16	12	87	250	118	132	259	-	68	50	160	210	143.5	-	M20x1.5	108.5	12	G1"1/2	-	35.6

ข้อมูลทางเทคนิค

• กำลังมอเตอร์: 1 เฟส: ประมาณ 0.9 – 1.8 kW
• กำลังมอเตอร์: 3 เฟส: ประมาณ 0.75 – 3.7 kW
• แรงดันไฟฟ้า: 1 เฟส: 230V ±10%
• แรงดันไฟฟ้า: 3 เฟส: 230/400V ±10%
• ความถี่ไฟฟ้า: 50 Hz
• ประสิทธิภาพมอเตอร์: 1 เฟส: IE2
• ประสิทธิภาพมอเตอร์: 3 เฟส: IE3
• ตลับลูกปืน: Ball Bearing แบบปิดผนึก
• ระดับเสียงขณะทำงาน: ประมาณ 62–68 dB(A)
• รองรับอัตราการไหลและแรงส่งหลากหลาย เหมาะกับงานแรงดันสูงโดยเฉพาะ

เอกสารข้อมูล

ปั๊มหอยโข่ง ชนิดใบพัดคู่ Centrifugal Pump EBARA code 2CDXM 70-10 Data sheet
