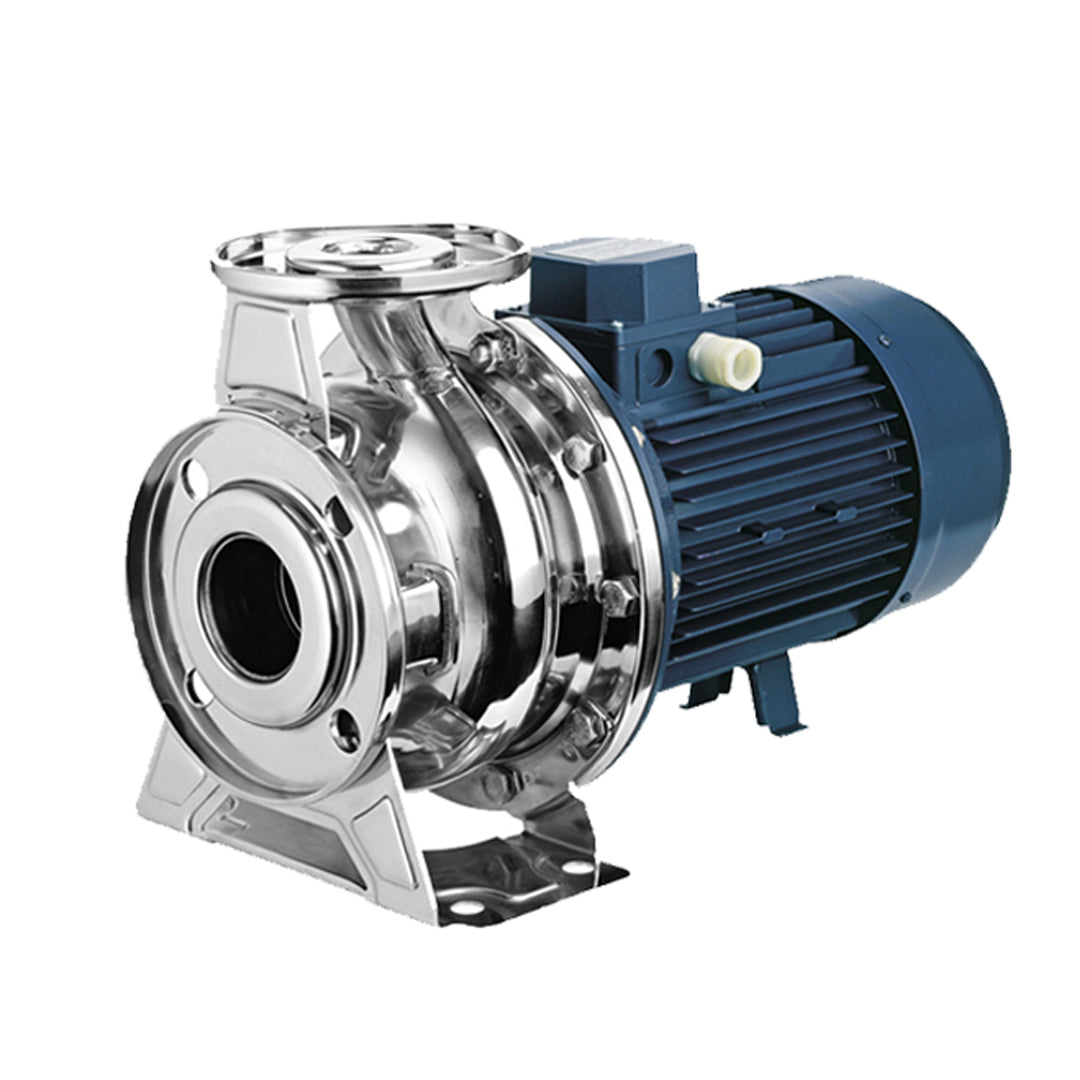

ปั๊มหอยโข่ง ชนิดหน้าแปลน (มอเตอร์ 3,000 รอบ/นาที) Centrifugal Pump EBARA code 3LS 80-250/37

ปั๊มน้ำหอยโข่ง EBARA 3 SERIES เป็นปั๊มแรงดันมาตรฐานอุตสาหกรรมแบบเพลาแนวนอน ความเร็วรอบสูง (2 Pole) ออกแบบสำหรับสูบน้ำสะอาดและของเหลวที่มีฤทธิ์กัดกร่อนปานกลาง เหมาะสำหรับงานระบบน้ำอุตสาหกรรม ระบบส่งน้ำ ระบบปรับอากาศ (HVAC) ระบบหล่อเย็น และงานอาคารขนาดใหญ่ โครงสร้างแข็งแรง ตัวเรือนและใบพัดผลิตจากสเตนเลสคุณภาพสูง ให้ประสิทธิภาพการทำงานดี เสถียร และรองรับการใช้งานต่อเนื่องในระยะยาว

คุณสมบัติ

• ปั๊มหอยโข่งแบบใบพัดปิด (Closed Centrifugal Impeller)
• ความเร็วรอบสูง 2 Pole ประมาณ 2,900 รอบ/นาที
• รองรับน้ำสะอาดและของเหลวที่มีฤทธิ์กัดกร่อนปานกลาง
• ตัวเรือน ใบพัด และฝาครอบผลิตจาก Stainless Steel AISI 304 / 316L
• ซีลเพลาแบบ Mechanical Seal ลดการรั่วซึมและยืดอายุการใช้งาน
• หน้าแปลนมาตรฐาน EN 1092-1 ติดตั้งง่าย
• มีหลายรุ่นย่อย (3M, 3S, 3P, 3LM, 3LS, 3LP ฯลฯ) ให้เลือกตามลักษณะงาน
• ผ่านมาตรฐานการทดสอบ ISO 9906:2012

ข้อมูลจำเพาะ

• ประเภทของเหลว: น้ำสะอาด และของเหลวที่มีฤทธิ์กัดกร่อนปานกลาง
• ช่วงอุณหภูมิของเหลว: ต่ำสุด -10 °C
• ช่วงอุณหภูมิของเหลว: สูงสุด +120 °C (ขึ้นกับชนิดซีล)
• แรงดันใช้งานสูงสุด: 1 MPa
• ประเภทใบพัด: ใบพัดปิดแบบ Centrifugal
• ขนาดปั๊ม: DN32 – DN80
• ขนาดหน้าแปลนดูด: DN50 – DN100
• ขนาดหน้าแปลนส่ง: DN32 – DN80
• มาตรฐานการทดสอบสมรรถนะ: ISO 9906:2012 – Grade 3B

Pump type	Dimensions [mm]																																					Weight [kgf]
	DN1	P1	K1	D1	S1	DN2	Fig.	P2	D2	S2	H	H1	H2	H3	H4	H5	R	W	N1	N2	M	M1	L	L1	L2	L3	L5	A1	A2	B	C	F1	G	D3	D5	V1	V2
65-250/30	80	135	160	200	22	65	Fig. 1	120	185	20	450	200	250	300	15	25	100	120	280	360	160	80	305	318	388	80	358	200	200	957	341	21.5	399	19	17	M40x1.5	M40x1.5	322
65-250/37	80	135	160	200	22	65	Fig. 1	120	185	20	450	200	250	300	15	25	100	120	280	360	160	80	305	318	388	80	358	200	200	957	341	21.5	399	19	17	M40x1.5	M40x1.5	338
80-200/22	100	155	180	225	24	80	Fig. 2	135	200	22	430	180	250	268	13	27	125	95	280	345	125	65	241	279	348	75	300	175	182	984	329	24.5	360	15	14	M32x1.5	M32x1.5	226
80-250/37	100	155	180	225	24	80	Fig. 2	135	200	22	480	200	280	300	15	25	125	120	315	400	160	80	305	318	388	80	358	200	200	1008	369	21.5	399	19	17	M40x1.5	M40x1.5	358

ข้อมูลทางเทคนิค

• ประเภทมอเตอร์: 1 เฟส และ 3 เฟส (ขึ้นกับรุ่น)
• ระดับประสิทธิภาพมอเตอร์: IE2 (1 เฟส)
• ระดับประสิทธิภาพมอเตอร์: IE3 (3 เฟส)
• กำลังมอเตอร์: ประมาณ 1.1 – 55 kW
• แรงดันไฟฟ้า: 1 เฟส: 230V ±10%
• แรงดันไฟฟ้า: 3 เฟส: 230/400V หรือ 400/690V ±10%
• ความถี่ไฟฟ้า: 50 Hz
• ระดับการป้องกันมอเตอร์: IP55
• ฉนวนมอเตอร์: Class F
• ตลับลูกปืน: Ball Bearing แบบปิดผนึก
• ระดับเสียงขณะทำงาน: ประมาณ 62–75 dB(A) (ขึ้นกับรุ่นและกำลังมอเตอร์)

เอกสารข้อมูล

ปั๊มหอยโข่ง ชนิดหน้าแปลน (มอเตอร์ 3,000 รอบ/นาที) Centrifugal Pump EBARA code 3LS 80-250/37 Data sheet
