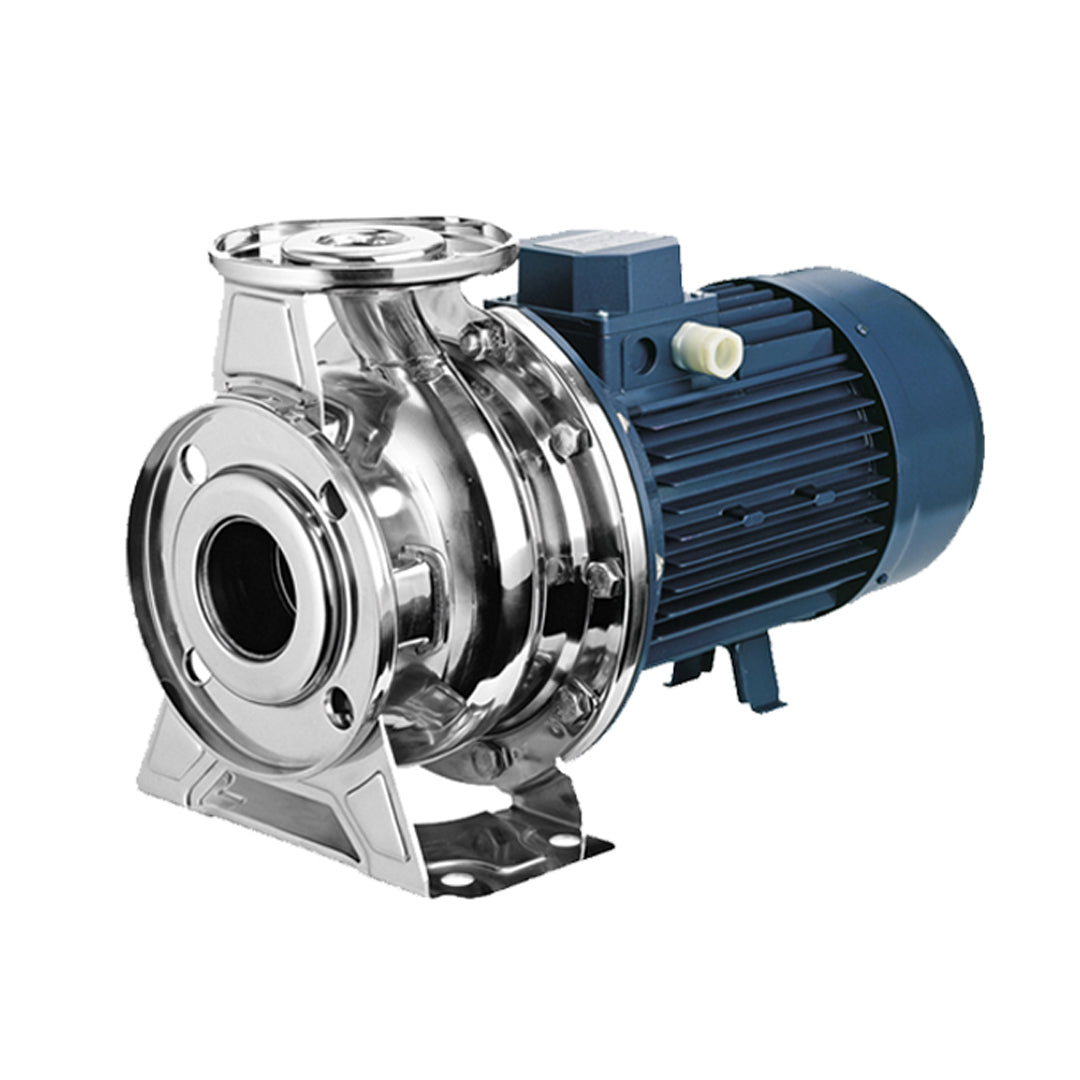

ปั๊มหอยโข่ง ชนิดหน้าแปลน (มอเตอร์ 1,500 รอบ/นาที) Centrifugal Pump EBARA code 3M4 50-200/2.2

ปั๊มหอยโข่ง ชนิดหน้าแปลน (มอเตอร์ 1,500 รอบ/นาที) Centrifugal Pump EBARA code 3M4 50-200/2.2

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

EBARA

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
259,501.00 ฿
259,501.00 ฿
ลดราคา ขายหมดแล้ว

รายละเอียด ปั๊มหอยโข่ง ชนิดหน้าแปลน (มอเตอร์ 1,500 รอบ/นาที) Centrifugal Pump EBARA code 3M4 50-200/2.2

ปั๊มน้ำหอยโข่ง EBARA 3 SERIES รุ่น 4 Poles เป็นปั๊มอุตสาหกรรมแบบเพลาแนวนอนที่ออกแบบมาเพื่อการทำงานต่อเนื่องและมีความเสถียรสูง ด้วยความเร็วรอบต่ำกว่าแบบ 2 Pole ช่วยลดการสึกหรอและเสียงขณะทำงาน เหมาะสำหรับการสูบน้ำสะอาดและของเหลวที่มีฤทธิ์กัดกร่อนปานกลาง ใช้งานได้ดีกับระบบน้ำอุตสาหกรรม ระบบปรับอากาศ (HVAC) ระบบหล่อเย็น และงานระบบอาคารที่ต้องการความทนทานและอายุการใช้งานยาวนาน

คุณสมบัติ

  • ปั๊มหอยโข่งแบบใบพัดปิด (Closed Centrifugal Impeller)
  • มอเตอร์แบบ 4 Pole ให้ความเร็วรอบต่ำ เสถียร และลดการสึกหรอ
  • เหมาะสำหรับการใช้งานต่อเนื่องระยะยาว
  • ตัวเรือนและใบพัดผลิตจาก Stainless Steel AISI 304 / 316L
  • ซีลเพลาแบบ Mechanical Seal ลดการรั่วซึม
  • หน้าแปลนมาตรฐานอุตสาหกรรม ติดตั้งและบำรุงรักษาง่าย
  • มีหลายรุ่นให้เลือกตามอัตราการไหลและแรงส่ง
  • ผ่านมาตรฐานการทดสอบสมรรถนะ ISO 9906

ข้อมูลจำเพาะ

  • ประเภทของเหลว: น้ำสะอาด และของเหลวที่มีฤทธิ์กัดกร่อนปานกลาง
  • ช่วงอุณหภูมิของเหลว: ต่ำสุด -10 °C
  • ช่วงอุณหภูมิของเหลว: สูงสุด +120 °C (ขึ้นกับชนิดซีล)
  • แรงดันใช้งานสูงสุด: 1 MPa
  • ประเภทใบพัด: ใบพัดปิดแบบ Centrifugal
  • ความเร็วรอบ: ประมาณ 1,450 รอบ/นาที (4 Poles)
  • ขนาดปั๊ม: DN32 – DN100 (ขึ้นกับรุ่น)
  • มาตรฐานหน้าแปลน: EN 1092-1
  • มาตรฐานการทดสอบ: ISO 9906:2012 – Grade 3B
belt
Pump type Dimensions (mm) Weight
[kgf]
Ø
DN1		 Ø
P1		 Ø
K1		 Ø
D1		 S1 Z Ø
DN2		 Ø
P2		 Ø
K2		 Ø
D2		 S2 Fig. H H1 H2 H3 R W M N1 N2 A B C V2
[1] [2]
32-125/0.25 50 95 125 165 16 4 - 32 75 100 140 14 1 252 112 140 102 80 70 114 140 190 213 371 205 PG 11 16.2
32-160/0.37R 50 95 125 165 16 4 - 32 75 100 140 14 1 292 132 160 119 80 70 118 190 240 254 393 219 PG 11 22
32-160/0.37 50 95 125 165 16 4 - 32 75 100 140 14 1 292 132 160 119 80 70 118 190 240 254 393 219 PG 11 22.2
32-200/0.55R 50 95 125 165 16 4 - 32 75 100 140 14 1 340 160 180 119 80 70 119 190 240 296 393 219 PG 11 26.8
32-200/0.55 50 95 125 165 16 4 - 32 75 100 140 14 1 340 160 180 119 80 70 119 190 240 296 393 219 PG 11 26.8
32-200/0.75 50 95 125 165 16 4 - 32 75 100 140 14 1 340 160 180 124 80 70 119 190 240 296 432 244÷255 PG 13.5 28.1
40-125/0.37R 65 115 145 185 16 4 - 40 80 110 150 14 1 252 112 140 102 80 70 114 160 210 213 371 205 PG 11 16.8
40-125/0.37 65 115 145 185 16 4 - 40 80 110 150 14 1 252 112 140 102 80 70 114 160 210 213 371 205 PG 11 16.9
40-160/0.55R 65 115 145 185 16 4 - 40 80 110 150 14 1 292 132 160 119 80 70 118 190 240 254 393 219 PG 11 22.5
40-160/0.55 65 115 145 185 16 4 - 40 80 110 150 14 1 292 132 160 119 80 70 118 190 240 254 393 219 PG 11 22.9
40-200/1.1R 65 115 145 185 16 4 - 40 80 110 150 14 2 340 160 180 124 100 70 115 212 265 296 452 244÷255 PG 13.5 28.5
40-200/1.1 65 115 145 185 16 4 - 40 80 110 150 14 2 340 160 180 124 100 70 115 212 265 296 452 244÷255 PG 13.5 28.6
40-200/1.5 65 115 145 185 16 4 - 40 80 110 150 14 2 340 160 180 141 100 70 115 212 265 296 491 244÷255 PG 13.5 30.3
50-125/0.55R 65 115 145 185 16 4 - 50 95 125 165 16 2 292 132 160 119 100 70 114 190 240 254 413 219 PG 11 22.8
50-125/0.55 65 115 145 185 16 4 - 50 95 125 165 16 2 292 132 160 119 100 70 114 190 240 254 413 219 PG 11 22.8
50-160/1.1R 65 115 145 185 16 4 - 50 95 125 165 16 2 340 160 180 124 100 70 115 212 265 296 452 244÷255 PG 13.5 28.6
50-160/1.1 65 115 145 185 16 4 - 50 95 125 165 16 2 340 160 180 124 100 70 115 212 265 296 452 244÷255 PG 13.5 28.7
50-200/1.5R 65 115 145 185 16 4 - 50 95 125 165 16 2 360 160 200 124 100 70 115 212 265 296 491 244÷255 PG 13.5 30.5
50-200/1.5 65 115 145 185 16 4 - 50 95 125 165 16 2 360 160 200 124 100 70 115 212 265 296 491 244÷255 PG 13.5 31.6
50-200/2.2 65 115 145 185 16 4 - 50 95 125 165 16 2 360 160 200 141 100 70 115 212 265 296 474 253 PG 16 30
65-125/0.55 80 134 160 200 18 8 4 65 115 145 185 16 2 340 160 180 119 100 95 140 212 280 254 413 219 PG 11 23.2
65-125/0.75 80 134 160 200 18 8 4 65 115 145 185 16 2 340 160 180 124 100 95 140 212 280 254 452 244÷255 PG 13.5 20
65-125/1.1 80 134 160 200 18 8 4 65 115 145 185 16 2 340 160 180 124 100 95 140 212 280 254 452 244÷255 PG 13.5 20
65-160/1.1 80 134 160 200 18 8 4 65 115 145 185 16 2 360 160 200 124 100 95 140 212 280 296 452 244÷255 PG 13.5 28.5
65-160/1.5 80 134 160 200 18 8 4 65 115 145 185 16 2 360 160 200 124 100 95 140 212 280 296 491 244÷255 PG 13.5 30
65-160/2.2 80 134 160 200 18 8 4 65 115 145 185 16 2 360 160 200 141 100 95 140 212 280 296 474 253 PG 16 32
65-200/2.2R 80 134 160 200 18 8 4 65 115 145 185 16 2 405 180 225 141 100 95 140 250 320 296 474 253 PG 16 30
65-200/2.2 80 134 160 200 18 8 4 65 115 145 185 16 2 405 180 225 141 100 95 140 250 320 296 474 253 PG 16 30
65-200/3 80 134 160 200 18 8 4 65 115 145 185 16 2 405 180 225 141 100 95 140 250 320 296 514 253 PG 16 38

ข้อมูลทางเทคนิค

  • ประเภทมอเตอร์: มอเตอร์ไฟฟ้า 3 เฟส
  • กำลังมอเตอร์: ประมาณ 1.1 – 45 kW
  • แรงดันไฟฟ้า: 230/400V หรือ 400/690V ±10%
  • ความถี่ไฟฟ้า: 50 Hz
  • ระดับประสิทธิภาพมอเตอร์: IE3
  • ระดับการป้องกันมอเตอร์: IP55
  • ฉนวนมอเตอร์: Class F
  • ตลับลูกปืน: Ball Bearing แบบปิดผนึก
  • ระดับเสียงขณะทำงาน: ต่ำกว่าแบบ 2 Pole เหมาะกับงานที่ต้องการความเงียบและเสถียร

เอกสารข้อมูล

ปั๊มหอยโข่ง ชนิดหน้าแปลน (มอเตอร์ 1,500 รอบ/นาที) Centrifugal Pump EBARA code 3M4 50-200/2.2 Data sheet
