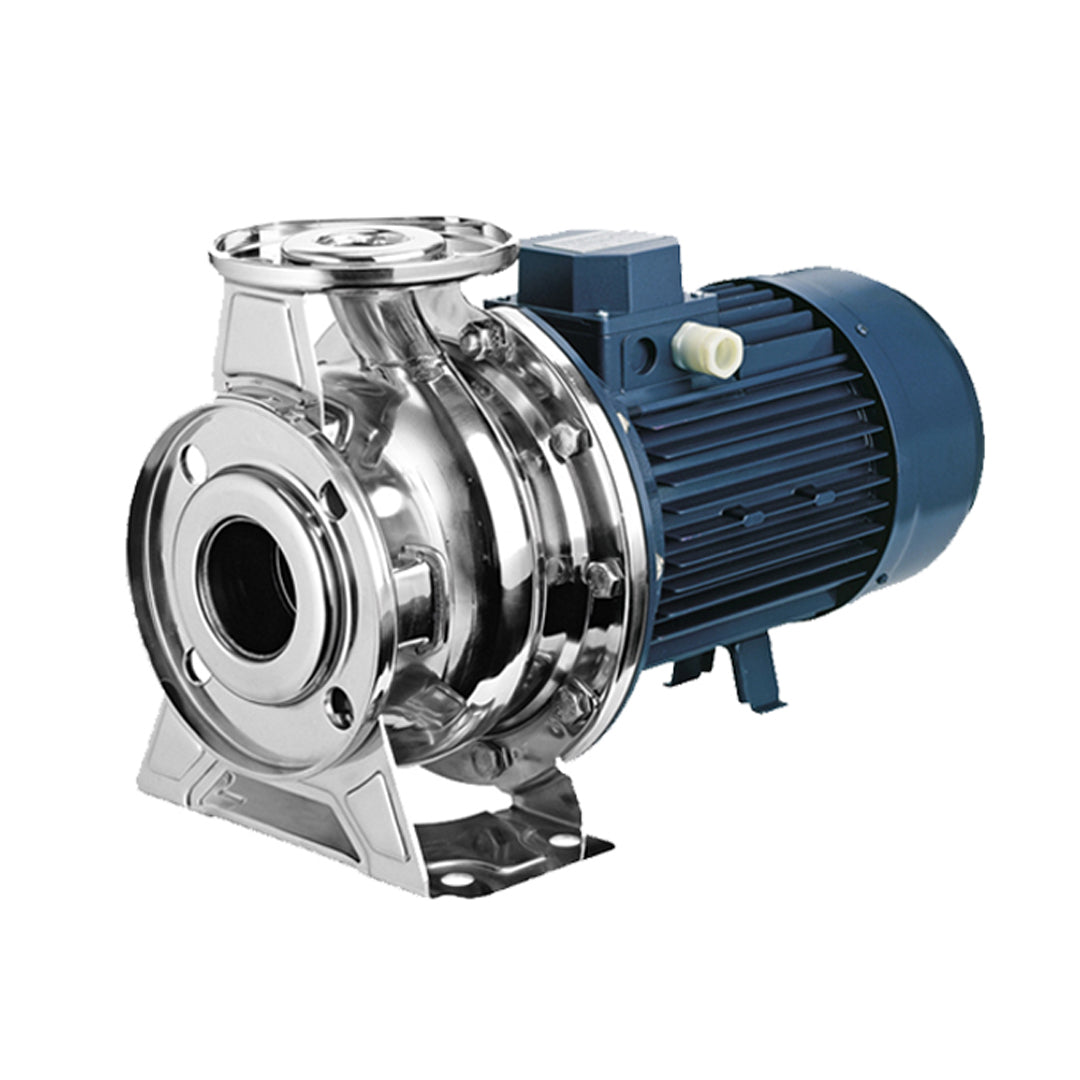

ปั๊มหอยโข่ง ชนิดหน้าแปลน (มอเตอร์ 1,500 รอบ/นาที) Centrifugal Pump EBARA code 3LS4 65-250/5.5

ปั๊มน้ำหอยโข่ง EBARA 3 SERIES รุ่น 4 Poles เป็นปั๊มอุตสาหกรรมแบบเพลาแนวนอนที่ออกแบบมาเพื่อการทำงานต่อเนื่องและมีความเสถียรสูง ด้วยความเร็วรอบต่ำกว่าแบบ 2 Pole ช่วยลดการสึกหรอและเสียงขณะทำงาน เหมาะสำหรับการสูบน้ำสะอาดและของเหลวที่มีฤทธิ์กัดกร่อนปานกลาง ใช้งานได้ดีกับระบบน้ำอุตสาหกรรม ระบบปรับอากาศ (HVAC) ระบบหล่อเย็น และงานระบบอาคารที่ต้องการความทนทานและอายุการใช้งานยาวนาน

คุณสมบัติ

• ปั๊มหอยโข่งแบบใบพัดปิด (Closed Centrifugal Impeller)
• มอเตอร์แบบ 4 Pole ให้ความเร็วรอบต่ำ เสถียร และลดการสึกหรอ
• เหมาะสำหรับการใช้งานต่อเนื่องระยะยาว
• ตัวเรือนและใบพัดผลิตจาก Stainless Steel AISI 304 / 316L
• ซีลเพลาแบบ Mechanical Seal ลดการรั่วซึม
• หน้าแปลนมาตรฐานอุตสาหกรรม ติดตั้งและบำรุงรักษาง่าย
• มีหลายรุ่นให้เลือกตามอัตราการไหลและแรงส่ง
• ผ่านมาตรฐานการทดสอบสมรรถนะ ISO 9906

ข้อมูลจำเพาะ

• ประเภทของเหลว: น้ำสะอาด และของเหลวที่มีฤทธิ์กัดกร่อนปานกลาง
• ช่วงอุณหภูมิของเหลว: ต่ำสุด -10 °C
• ช่วงอุณหภูมิของเหลว: สูงสุด +120 °C (ขึ้นกับชนิดซีล)
• แรงดันใช้งานสูงสุด: 1 MPa
• ประเภทใบพัด: ใบพัดปิดแบบ Centrifugal
• ความเร็วรอบ: ประมาณ 1,450 รอบ/นาที (4 Poles)
• ขนาดปั๊ม: DN32 – DN100 (ขึ้นกับรุ่น)
• มาตรฐานหน้าแปลน: EN 1092-1
• มาตรฐานการทดสอบ: ISO 9906:2012 – Grade 3B

Pump type	Dimensions [mm]																																		Weight [ kgf ]
	DN1	P1	K1	D1	S1	DN2	P2	D2	S2	H	H1	H2	H3	H4	H5	R	W	N1	N2	M	M1	L	L1	L2	L5	A1	A2	B	C	F1	G	D3	V1	V2
65-250/4	80	135	160	200	22	65 Fig. 1	120	185	20	450	200	250	171	15	88	100	120	280	360	160	80	147	265	290	187	175	182	580	215	20	225	19	M25x1.5	M20x1.5	90,6
65-250/5.5	80	135	160	200	22	65 Fig. 1	120	185	20	450	200	250	198	15	68	100	120	280	360	160	80	157	315	340	228	175	182	637	264	46	248	19	M32x1.5	M32x1.5	118
80-160/2.2R	100	155	180	225	24	80 Fig. 2	135	200	22	405	180	225	155	13	80	125	95	250	320	125	65	140	250	275	190	147	173	573	205	25	196	15	M25x1.5	M20x1.5	70,1
80-160/2.2	100	155	180	225	24	80 Fig. 2	135	200	22	405	180	225	155	13	80	125	95	250	320	125	65	140	250	275	190	147	173	573	205	25	196	15	M25x1.5	M20x1.5	70,4
80-200/3	100	155	180	225	24	80 Fig. 2	135	200	22	430	180	250	155	13	80	125	95	280	345	125	65	140	250	275	190	175	182	583	215	25	196	15	M25x1.5	M20x1.5	80
80-200/4R	100	155	180	225	24	80 Fig. 2	135	200	22	430	180	250	161	13	68	125	95	280	345	125	65	157	315	340	228	175	182	605	198	46	225	15	M25x1.5	M20x1.5	89,6
80-200/4	100	155	180	225	24	80 Fig. 2	135	200	22	430	180	250	161	13	68	125	95	280	345	125	65	157	315	340	228	175	182	605	198	46	225	15	M25x1.5	M20x1.5	95,6
80-250/5.5R	100	155	180	225	24	80 Fig. 2	135	200	22	480	200	280	198	15	68	125	120	315	400	160	80	157	315	340	228	175	192	662	264	46	248	19	M32x1.5	M32x1.5	124
80-250/5.5	100	155	180	225	24	80 Fig. 2	135	200	22	480	200	280	198	15	68	125	120	315	400	160	80	157	315	340	228	175	192	662	264	46	248	19	M32x1.5	M32x1.5	125
80-250/7.5	100	155	180	225	24	80 Fig. 2	135	200	22	480	200	280	198	15	68	125	120	315	400	160	80	157	315	340	228	175	192	722	264	46	248	19	M32x1.5	M32x1.5	134

ข้อมูลทางเทคนิค

• ประเภทมอเตอร์: มอเตอร์ไฟฟ้า 3 เฟส
• กำลังมอเตอร์: ประมาณ 1.1 – 45 kW
• แรงดันไฟฟ้า: 230/400V หรือ 400/690V ±10%
• ความถี่ไฟฟ้า: 50 Hz
• ระดับประสิทธิภาพมอเตอร์: IE3
• ระดับการป้องกันมอเตอร์: IP55
• ฉนวนมอเตอร์: Class F
• ตลับลูกปืน: Ball Bearing แบบปิดผนึก
• ระดับเสียงขณะทำงาน: ต่ำกว่าแบบ 2 Pole เหมาะกับงานที่ต้องการความเงียบและเสถียร

เอกสารข้อมูล

ปั๊มหอยโข่ง ชนิดหน้าแปลน (มอเตอร์ 1,500 รอบ/นาที) Centrifugal Pump EBARA code 3LS4 65-250/5.5 Data sheet
