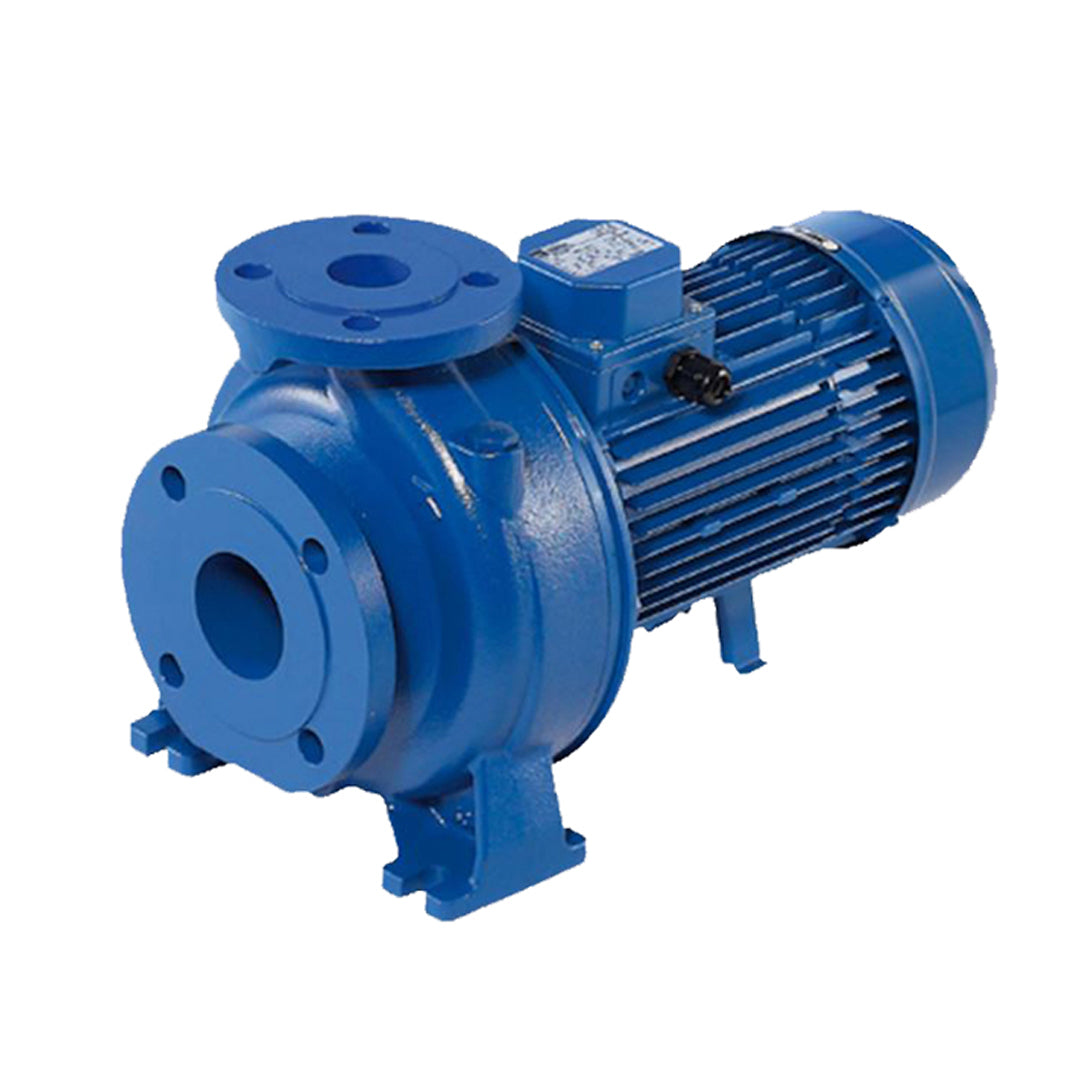

ปั๊มหอยโข่ง ชนิดหน้าแปลน (มอเตอร์ 1,500 รอบ/นาที) Centrifugal Pump EBARA code 3DS4 40-160/0.55

ปั๊มน้ำหอยโข่ง EBARA รุ่น 3D Series (4 Poles) เป็นปั๊มอุตสาหกรรมแบบใบพัดคู่ที่ออกแบบมาเพื่อการทำงานต่อเนื่องและมีความเสถียรสูง ด้วยความเร็วรอบต่ำช่วยลดการสึกหรอและยืดอายุการใช้งาน เหมาะสำหรับการสูบน้ำสะอาดและของเหลวที่มีฤทธิ์กัดกร่อนปานกลาง ใช้งานได้ดีกับระบบส่งน้ำแรงดันสูง ระบบอุตสาหกรรม ระบบปรับอากาศ (HVAC) และระบบหล่อเย็นที่ต้องการความทนทานและความน่าเชื่อถือในระยะยาว

คุณสมบัติ

• ปั๊มหอยโข่งแบบใบพัดคู่ (Double Closed Impeller) ให้แรงดันสูง
• มอเตอร์แบบ 4 Pole ความเร็วรอบต่ำ ทำงานนิ่งและลดการสึกหรอ
• เหมาะสำหรับงานที่ต้องการการใช้งานต่อเนื่อง (Continuous Duty)
• ตัวเรือนและใบพัดผลิตจาก Stainless Steel AISI 304 / 316L
• ซีลเพลาแบบ Mechanical Seal ลดการรั่วซึม
• โครงสร้างแข็งแรง รองรับงานอุตสาหกรรมหนัก
• หน้าแปลนมาตรฐานอุตสาหกรรม ติดตั้งและบำรุงรักษาง่าย
• ผ่านมาตรฐานการทดสอบ ISO 9906

ข้อมูลจำเพาะ

• ประเภทของเหลว: น้ำสะอาด และของเหลวที่มีฤทธิ์กัดกร่อนปานกลาง
• ช่วงอุณหภูมิของเหลว: ต่ำสุด -10 °C
• ช่วงอุณหภูมิของเหลว: สูงสุด +120 °C (ขึ้นกับชนิดซีล)
• แรงดันใช้งานสูงสุด: 1 MPa
• ประเภทใบพัด: Double Closed Centrifugal Impeller
• ความเร็วรอบ: ประมาณ 1,450 รอบ/นาที (4 Poles)
• ขนาดปั๊ม: DN32 – DN80 (ขึ้นกับรุ่น)
• มาตรฐานหน้าแปลน: EN 1092-1
• มาตรฐานการทดสอบสมรรถนะ: ISO 9906:2012 – Grade 3B

Pump type	Dimensions [ mm ]																									Weight [kgf]
	Ø DN1	Ø P1	Ø K1	Ø D1	S1	Ø DN2	Ø P2	Ø K2	Ø D2	S2	H	H1	H2	H3	R	A	B	B1	E	N1	N2	N3	T	V1	V2		(*)
32-125/0.25	50	102	125	165	20	32	78	100	140	18	302	112	140	114	80	213	689	246	550	300	340	250	710	M20X1.5	M16X1.5	45.9	-
32-160/0.37R	50	102	125	165	20	32	78	100	140	18	342	132	160	114	80	254	689	246	510	350	390	300	670	M20X1.5	M16X1.5	52.4	-
32-160/0.37	50	102	125	165	20	32	78	100	140	18	342	132	160	114	80	254	689	246	510	350	390	300	670	M20X1.5	M16X1.5	52.4	-
32-200/0.55R	50	102	125	165	20	32	78	100	140	18	390	160	180	139	80	296	715	272	510	350	390	300	670	M25X1.5	M20X1.5	64.9	-
32-200/0.55	50	102	125	165	20	32	78	100	140	18	390	160	180	139	80	296	715	272	510	350	390	300	670	M25X1.5	M20X1.5	64.9	-
32-200/0.75	50	102	125	165	20	32	78	100	140	18	390	160	180	139	80	296	715	272	510	350	390	300	670	M25X1.5	M20X1.5	65.9	65.9
40-125/0.37R	65	122	145	185	20	40	88	110	150	18	302	112	140	114	80	220	689	246	550	300	340	250	710	M20X1.5	M16X1.5	55.6	-
40-125/0.37	65	122	145	185	20	40	88	110	150	18	302	112	140	114	80	220	689	246	550	300	340	250	710	M20X1.5	M16X1.5	55.6	-
40-160/0.55R	65	122	145	185	20	40	88	110	150	18	342	132	160	139	80	254	715	272	510	350	390	300	670	M25X1.5	M20X1.5	56.6	-
40-160/0.55	65	122	145	185	20	40	88	110	150	18	342	132	160	139	80	254	715	272	510	350	390	300	670	M25X1.5	M20X1.5	56.6	-
40-200/1.1R	65	122	145	185	20	40	88	110	150	18	390	160	180	148	100	296	780	317	590	350	390	300	750	M25X1.5	M20X1.5	74.2	76.4
40-200/1.1	65	122	145	185	20	40	88	110	150	18	390	160	180	148	100	296	780	317	590	350	390	300	750	M25X1.5	M20X1.5	74.2	76.4
40-200/1.5	65	122	145	185	20	40	88	110	150	18	390	160	180	148	100	296	780	317	590	350	390	300	750	M25X1.5	M20X1.5	76.7	79.3
50-125/0.55R	65	122	145	185	20	50	102	125	165	20	342	132	160	139	100	254	735	272	510	350	390	300	670	M25X1.5	M20X1.5	57.3	-
50-125/0.55	65	122	145	185	20	50	102	125	165	20	342	132	160	139	100	254	735	272	510	350	390	300	670	M25X1.5	M20X1.5	57.3	-
50-160/1.1R	65	122	145	185	20	50	102	125	165	20	390	160	180	148	100	296	780	317	590	350	390	300	750	M25X1.5	M20X1.5	66.1	68.3
50-160/1.1	65	122	145	185	20	50	102	125	165	20	390	160	180	148	100	296	780	317	590	350	390	300	750	M25X1.5	M20X1.5	66.1	68.3
50-200/1.5R	65	122	145	185	20	50	102	125	165	20	410	160	200	148	100	296	780	317	590	350	390	300	750	M25X1.5	M20X1.5	76.9	79.5
50-200/1.5	65	122	145	185	20	50	102	125	165	20	410	160	200	148	100	296	780	317	590	350	390	300	750	M25X1.5	M20X1.5	76.9	79.5
50-200/2.2	65	122	145	185	20	50	102	125	165	20	410	160	200	155	100	296	829	366	590	350	390	300	750	M25X1.5	M20X1.5	82.9	83.3
65-125/0.55	80	138	160	200	22	65	122	145	185	20	390	160	180	139	100	263	735	272	510	350	390	300	670	M25X1.5	M20X1.5	63.8	-
65-125/0.75	80	138	160	200	22	65	122	145	185	20	390	160	180	139	100	263	735	272	510	350	390	300	670	M25X1.5	M20X1.5	63.8	63.8
65-125/1.1	80	138	160	200	22	65	122	145	185	20	390	160	180	148	100	263	780	317	590	350	390	300	750	M25X1.5	M20X1.5	71.3	73.5
65-160/1.1	80	138	160	200	22	65	122	145	185	20	410	160	200	148	100	296	780	317	590	350	390	300	750	M25X1.5	M20X1.5	78.6	80.8
65-160/1.5	80	138	160	200	22	65	122	145	185	20	410	160	200	148	100	296	780	317	590	350	390	300	750	M25X1.5	M20X1.5	79.6	82.2
65-160/2.2	80	138	160	200	22	65	122	145	185	20	410	160	200	155	100	296	829	366	590	350	390	300	750	M25X1.5	M20X1.5	87.6	88
65-200/2.2R	80	138	160	200	22	65	122	145	185	20	455	180	225	155	100	296	829	366	590	380	420	330	750	M25X1.5	M20X1.5	90.5	90.9
65-200/2.2	80	138	160	200	22	65	122	145	185	20	455	180	225	155	100	296	829	366	590	380	420	330	750	M25X1.5	M20X1.5	90.5	90.9
65-200/3	80	138	160	200	22	65	122	145	185	20	455	180	225	155	100	296	829	366	590	380	420	330	750	M25X1.5	M20X1.5	94	94

ข้อมูลทางเทคนิค

• ประเภทมอเตอร์: มอเตอร์ไฟฟ้า 3 เฟส
• กำลังมอเตอร์: ประมาณ 1.5 – 55 kW
• แรงดันไฟฟ้า: 230/400V หรือ 400/690V ±10%
• ความถี่ไฟฟ้า: 50 Hz
• ระดับประสิทธิภาพมอเตอร์: IE3
• ระดับการป้องกันมอเตอร์: IP55
• ฉนวนมอเตอร์: Class F
• ตลับลูกปืน: Ball Bearing แบบปิดผนึก
• ระดับเสียงขณะทำงาน: ต่ำกว่าแบบ 2 Pole เหมาะกับงานที่ต้องการความเงียบและความเสถียร

เอกสารข้อมูล

ปั๊มหอยโข่ง ชนิดหน้าแปลน (มอเตอร์ 1,500 รอบ/นาที) Centrifugal Pump EBARA code 3DS4 40-160/0.55 Data sheet
