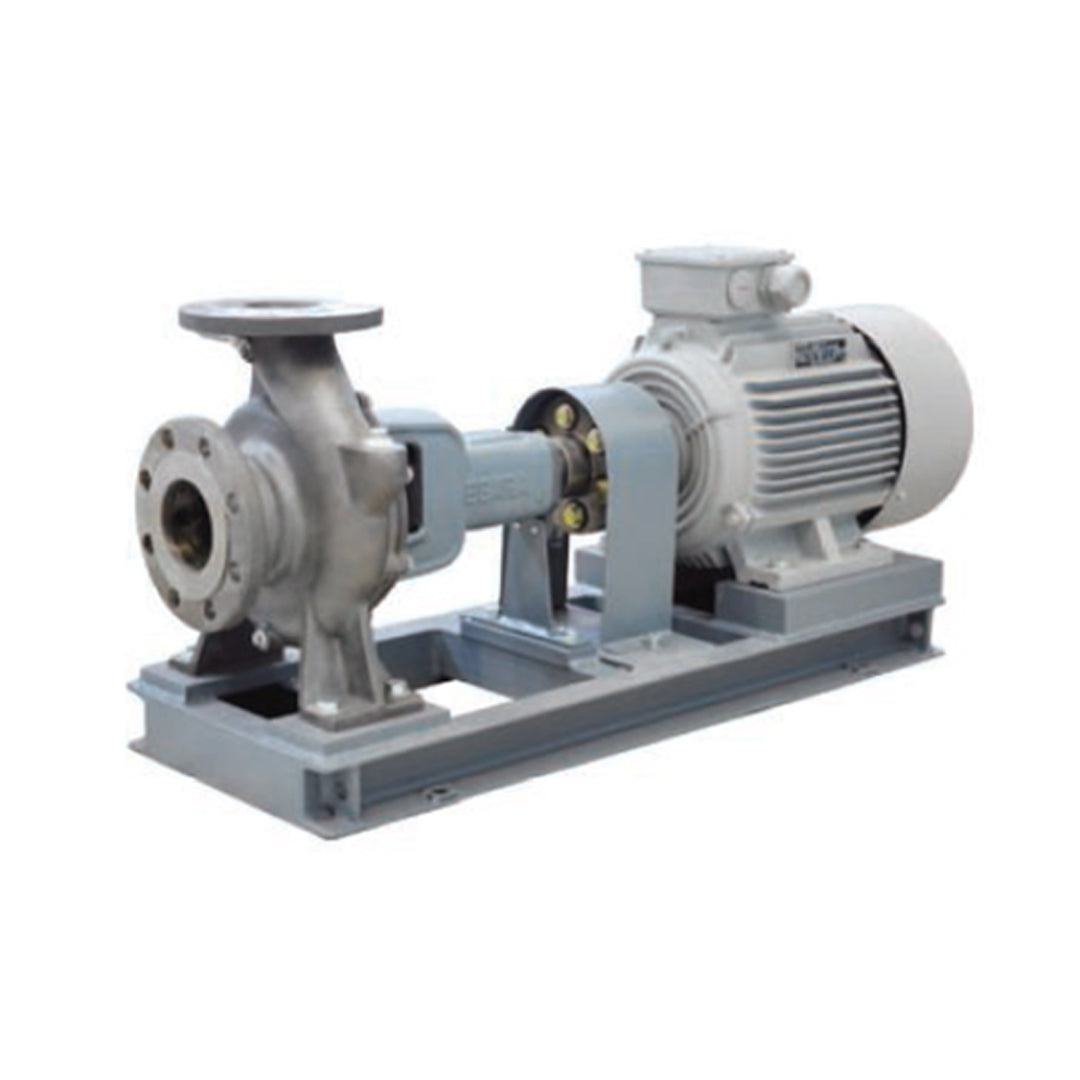

ปั๊มหอยโข่งตัวเรือนสแตนเลส (มาตรฐาน JIS) End Suction Centrifugal Pumps In Stainless Steel Ebara code 100x80FSS4JC 4

ปั๊มน้ำหอยโข่งสแตนเลส EBARA รุ่น FSSC เป็นปั๊มแบบ End Suction Volute Pump ที่ผลิตจากสแตนเลสสตีลเกรด SCS13 (เทียบเท่า SUS304) ทั้งตัวเรือนและใบพัด ออกแบบมาเพื่อรองรับงานหนักในอุตสาหกรรมต่างๆ เช่น อุตสาหกรรมเคมี โรงกลั่นน้ำมัน โรงงานปิโตรเคมี และระบบจ่ายน้ำทั่วไป โดดเด่นด้วยความทนทานต่อการกัดกร่อนและโครงสร้างที่แข็งแรง มั่นคง รองรับแรงดันใช้งานได้สูง

คุณสมบัติ

• บำรุงรักษาง่าย (Easy Maintenance): ด้วยระบบ BPO (Back Pull Out) ทำให้สามารถถอดชุดชิ้นส่วนหมุน (Rotating elements) ออกมาซ่อมบำรุงได้โดยไม่ต้องถอดท่อดูดและท่อส่ง
• โครงสร้างมั่นคง: ออกแบบท่อส่งให้อยู่กึ่งกลางด้านบน (Top centerline discharge) และมีขาตั้งใต้ตัวเรือนปั๊ม (Foot support under casing) ช่วยให้ทนทานต่อการเยื้องศูนย์และการบิดตัวจากน้ำหนักท่อ
• วัสดุสแตนเลส: ตัวเรือนและใบพัดผลิตจากสแตนเลส SCS13 ซึ่งทนทานต่อสนิมและการกัดกร่อนได้ดี

ข้อมูลจำเพาะ

• ประเภทของเหลว: น้ำสะอาด, น้ำอุตสาหกรรม, น้ำแม่น้ำ
• อุณหภูมิของเหลว: 0 ถึง 80 องศาเซลเซียส (สามารถรองรับได้ถึง 100 องศาเซลเซียส)
• แรงดันใช้งานสูงสุด (Max Working Pressure): 16 bar (1.6 MPa)
• แรงดันทดสอบ (Hydrostatic Test Pressure): 24 bar (2.4 MPa)
• หน้าแปลน (Flange): JIS 16K RF (ทั้งด้านดูดและด้านส่ง)
• วัสดุตัวเรือน (Casing): สแตนเลส SCS13
• วัสดุใบพัด (Impeller): สแตนเลส SCS13 (แบบปิด - Enclosed)
• วัสดุเพลา (Shaft): สแตนเลส SUS304
• ซีลกันรั่ว: Mechanical Seal

Model	Output	Size		Pump				Motor						Common Base										Total size
	kW	SA	DA	A	B	D	Wt kg	Frame	MR	MA	Hm	Z-K	Wt kg	BC	BJ	BL	BM	BM1	BN	BY	BW	N-Fd	Wt kg	t	L	Wt kg
50x40FSS4HC	0.37	50	40	80	360	180	30	71M	120	120	137	M25X1.5+M16X1.5	12	240	55	630	390	-	120	260	290	4-Φ15	24	3	683	69
50x40FSS4HC	0.75	50	40	80	360	180	30	80M	140	148	142	M25X1.5+M16X1.5	17	240	55	650	410	-	120	280	310	4-Φ15	26	3	731	77
65x50FSS4HC	0.75	65	50	80	360	180	33	80M	140	148	142	M25X1.5+M16X1.5	17	240	55	650	410	-	120	280	310	4-Φ15	26	3	751	80
65x50FSS4JC	1.5	65	50	100	360	225	40	90L	168.5	172.5	152	M25X1.5+M16X1.5	24	260	42.5	710	470	-	120	320	350	4-Φ15	30	3	804	99
65x50FSS4JC	2.2	65	50	100	360	225	40	100L	193	197	177	2-M32X1.5	32	260	42.5	750	510	-	120	310	340	4-Φ15	31	3	853	108
80x65FSS4GC	0.75	80	65	100	360	180	32	80M	140	148	142	M25X1.5+M16X1.5	17	240	55	650	410	-	120	280	310	4-Φ15	26	3	751	79
80x65FSS4HC	1.5	80	65	100	360	200	37	90L	168.5	172.5	152	M25X1.5+M16X1.5	24	240	42.5	710	470	-	120	280	310	4-Φ15	28	3	804	93
80x65FSS4JC	2.2	80	65	100	360	225	60	100L	193	197	177	2-M32X1.5	32	260	42.5	750	510	-	120	310	340	4-Φ15	31	3	853	129
80x65FSS4JC	4.0	80	65	100	360	225	60	112M	200	193.5	188.5	2-M32X1.5	45	260	42.5	760	520	-	120	320	350	4-Φ15	32	3	856.5	144
80x65FSS4KC	7.5	80	65	125	470	280	108	132M	258	267	191.5	2-M32X1.5	73	325	65	970	650	-	160	390	420	4-Φ15	49	3	1123	242
80x65FSS4KC	11	80	65	125	470	280	108	160M	323	291	255	2-M40X1.5	103	325	75	1050	710	-	170	390	420	4-Φ15	51	3	1212	275
100x80FSS4GC	1.5	100	80	100	360	200	49	90L	168.5	172.5	152	M25X1.5+M16X1.5	24	240	42.5	710	470	-	120	280	310	4-Φ15	28	3	804	106
100x80FSS4GC	2.2	100	80	100	360	200	49	100L	193	197	177	2-M32X1.5	32	240	42.5	750	510	-	120	280	310	4-Φ15	29	3	853	116
100x80FSS4HC	2.2	100	80	100	360	225	62	100L	193	197	177	2-M32X1.5	32	240	42.5	750	510	-	120	310	340	4-Φ15	29	3	853	131
100x80FSS4HC	4.0	100	80	100	360	225	62	112M	200	193.5	188.5	2-M32X1.5	45	260	42.5	760	520	-	120	320	350	4-Φ15	32	3	856.5	146
100x80FSS4JC	4.0	100	80	100	360	250	70	112M	200	193.5	188.5	2-M32X1.5	45	280	25	770	530	-	120	350	380	4-Φ15	36	3	856.5	159
100x80FSS4JC	5.5	100	80	100	360	250	70	132S	239	241	191.5	2-M32X1.5	61	280	35	855	595	-	130	350	380	4-Φ15	40	3	943	180
125x100FSS4GC	2.2	125	100	125	360	250	60	100L	193	197	177	2-M32X1.5	32	260	42.5	750	510	-	120	310	340	4-Φ15	31	3	878	129
125x100FSS4GC	4.0	125	100	125	360	250	60	112M	200	193.5	188.5	2-M32X1.5	45	260	42.5	760	520	-	120	320	350	4-Φ15	32	3	881.5	144
125x100FSS4HC	4.0	125	100	125	360	280	70	112M	200	193.5	188.5	2-M32X1.5	45	303	48	770	490	-	140	422	454	4-Φ15	40	3	881.5	163
125x100FSS4HC	5.5	125	100	125	360	280	70	132S	239	241	191.5	2-M32X1.5	61	303	48	850	570	-	140	422	454	4-Φ15	41	3	968	181
125x100FSS4JC	5.5	125	100	140	470	280	108	132S	239	241	191.5	2-M32X1.5	61	325	65	970	650	-	160	390	420	4-Φ15	47	3	1093	227
125x100FSS4JC	7.5	125	100	140	470	280	108	132M	258	267	191.5	2-M32X1.5	73	325	65	970	650	-	160	390	420	4-Φ15	47	3	1138	239
125x100FSS4JC	11	125	100	140	470	280	108	160M	323	291	255	2-M40X1.5	103	325	65	1050	710	-	170	390	420	4-Φ15	50	3	1227	274
125x100FSS4KC	15	125	100	140	470	315	128	160L	345	329	255	2-M40X1.5	130	350	85	1090	730	-	180	390	420	4-Φ15	55	3	1287	329
125x100FSS4KC	18.5	125	100	140	470	315	128	180M	351.5	331.5	270	2-M40X1.5	165	350	95	1140	760	-	190	390	420	4-Φ15	57	3	1296	368
125x100FSS4LC	22	125	100	140	530	355	168	180L	370.5	347.5	270	2-M40X1.5	180	400	85	1220	820	-	200	480	520	4-Φ19	77	3	1391	446
125x100FSS4LC	30	125	100	140	530	355	168	200L	395.5	376.5	300	2-M50X1.5	238	400	95	1260	840	-	210	480	520	4-Φ19	83	4	1446	513
150x100FSS4NC	55	150	100	180	670	450	365	250M	483.5	433.5	373	2-M63X1.5	410	495	135	1545	1045	-	250	530	570	4-Φ19	120	4	1771	940
150x100FSS4NC	75	150	100	180	670	450	365	280S	514	462	413	2-M63X1.5	555	515	155	1650	1110	-	270	590	630	4-Φ24	142	4	1830	1115
150x100FSS4NC	90	150	100	180	670	450	365	280M	539.5	487.5	413	2-M63X1.5	610	515	155	1650	1110	-	270	590	630	4-Φ24	150	4	1881	1173
150x125FSS4HC	7.5	150	125	140	470	315	120	132M	258	267	191.5	2-M32X1.5	73	350	65	970	650	-	160	390	420	4-Φ15	50	3	1138	255
150x125FSS4HC	11	150	125	140	470	315	120	160M	323	291	255	2-M40X1.5	103	350	85	1090	730	-	180	390	420	4-Φ15	55	3	1227	292
150x125FSS4HC	15	150	125	140	470	315	120	160L	345	329	255	2-M40X1.5	130	350	85	1090	730	-	180	390	420	4-Φ15	55	3	1287	320
150x125FSS4JC	15	150	125	140	470	355	128	160L	345	329	255	2-M40X1.5	130	350	85	1090	730	-	180	390	420	4-Φ15	55	3	1287	329
150x125FSS4JC	18.5	150	125	140	470	355	128	180M	351.5	331.5	270	2-M40X1.5	165	350	95	1140	760	-	190	390	420	4-Φ15	57	3	1296	368
150x125FSS4JC	22	150	125	140	470	355	128	180L	370.5	347.5	270	2-M40X1.5	180	350	95	1140	760	-	190	390	420	4-Φ15	57	3	1331	383
150x125FSS4KC	30	150	125	140	530	355	170	200L	395.5	376.5	300	2-M50X1.5	238	400	95	1260	840	-	210	480	520	4-Φ19	83	4	1446	516
150x125FSS4KC	37	150	125	140	530	355	170	225S	432	388	327	2-M50X1.5	298	400	100	1330	890	-	220	480	520	4-Φ19	83	4	1494	579
150x125FSS4LC	45	150	125	140	530	400	205	225M	444.5	400.5	327	2-M50X1.5	322	435	105	1330	890	-	220	480	520	4-Φ19	88	4	1519	646
150x125FSS4LC	55	150	125	140	530	400	205	250M	483.5	433.5	373	2-M63X1.5	410	435	120	1410	930	-	240	510	550	4-Φ19	100	4	1591	751
150x125FSS4LC	75	150	125	140	530	400	205	280S	514	462	413	2-M63X1.5	555	435	125	1460	980	-	240	590	630	4-Φ19	147	4	1650	952
200x150FSS4HC	5.5	200	150	160	470	355	137	132S	239	241	191.5	2-M32X1.5	61	380	45	990	670	-	160	490	520	4-Φ15	60	3	1113	271
200x150FSS4HC	7.5	200	150	160	470	355	137	132M	258	267	191.5	2-M32X1.5	73	380	45	990	670	-	160	490	520	4-Φ15	60	3	1158	284
200x150FSS4HC	11	200	150	160	470	355	137	160M	323	291	255	2-M40X1.5	103	400	55	1070	730	-	170	480	520	4-Φ19	71	3	1247	327
200x150FSS4JC	15	200	150	160	530	375	183	160L	345	329	255	2-M40X1.5	130	400	75	1170	790	-	180	480	520	4-Φ19	74	3	1367	406
200x150FSS4JC	18.5	200	150	160	530	375	183	180M	351.5	331.5	270	2-M40X1.5	165	400	85	1220	820	-	190	480	520	4-Φ19	77	3	1376	446
200x150FSS4JC	22	200	150	160	530	375	183	180L	370.5	347.5	270	2-M40X1.5	180	400	85	1220	820	-	200	480	520	4-Φ19	77	3	1411	462
200x150FSS4JC	30	200	150	160	530	375	183	200L	395.5	376.5	300	2-M50X1.5	238	400	95	1260	840	-	210	480	520	4-Φ19	83	4	1466	529
200x150FSS4KC	37	200	150	160	670	400	222	225S	432	388	327	2-M50X1.5	298	435	125	1470	990	-	240	530	570	4-Φ19	94	4	1654	645
200x150FSS4KC	45	200	150	160	670	400	222	225M	444.5	400.5	327	2-M50X1.5	322	435	125	1470	990	-	240	530	570	4-Φ19	94	4	1679	670
200x150FSS4KC	55	200	150	160	670	400	222	250M	483.5	433.5	373	2-M63X1.5	410	435	130	1550	1050	-	250	530	570	4-Φ19	103	4	1751	772
200x150FSS4LC	75	200	150	164	670	450	336	280S	514	462	413	2-M63X1.5	555	465	155	1650	1110	-	270	590	630	4-Φ24	183	4	1814	1128

ข้อมูลทางเทคนิค

• ระบบไฟฟ้ามอเตอร์: 3 เฟส (380V / 400V / 415V), 50Hz
• ชนิดมอเตอร์: แบบปิดระบายความร้อนด้วยพัดลม (TEFC)
• ความเร็วรอบ: 2 Poles: ประมาณ 2900 - 3000 รอบต่อนาที
• ความเร็วรอบ: 4 Poles: ประมาณ 1450 - 1500 รอบต่อนาที
• ตลับลูกปืน (Bearing): Ball Bearing แบบหล่อลื่นด้วยน้ำมัน (Oil lubrication)
• มาตรฐานการป้องกัน: IP 55 (สำหรับการติดตั้งภายในและภายนอกอาคาร)
• ระดับฉนวน: Class F
