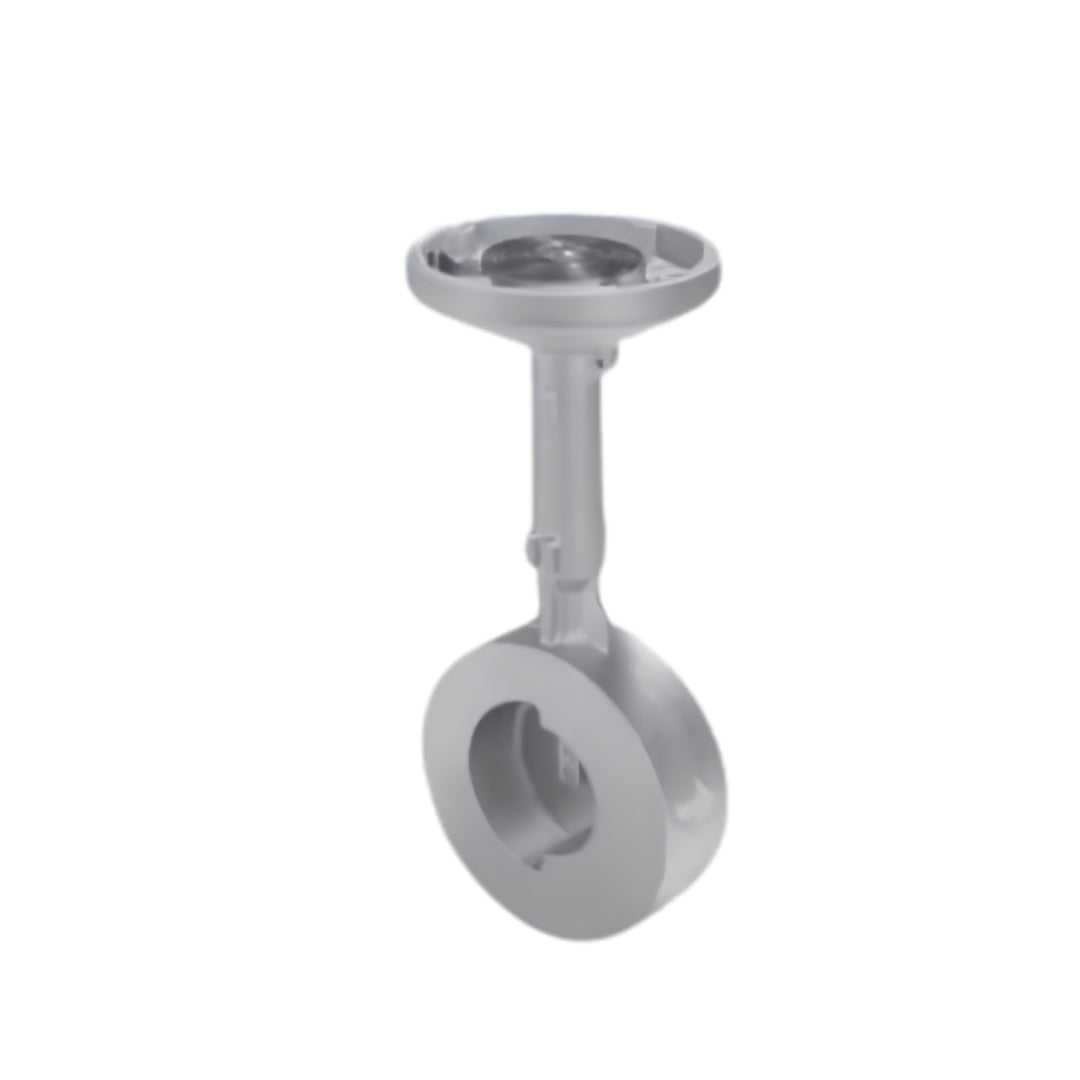

บัตเตอร์ฟลายวาล์ว Butterfly Valve Honeywell code BVHM 40 + MB 7

วาล์วปีกผีเสื้อถูกออกแบบมาเพื่อใช้ปรับและควบคุมปริมาณความดันของแก๊ส ลมเย็น ลมร้อน และแก๊สไอเสีย (Flue gas) ในอุปกรณ์ระบบแก๊ส/ลม รวมถึงระบบท่อระบายไอเสีย โดยรองรับอัตราส่วนการควบคุมได้สูงถึง 10:1 และเมื่อใช้งานร่วมกับหัวขับ (Actuator) จะเหมาะสำหรับการควบคุมอัตราการไหลในกระบวนการเผาไหม้ทั้งแบบ Modulating ที่ปรับละเอียดต่อเนื่อง และแบบ Stage-controlled ที่ควบคุมเป็นขั้น นอกจากนี้ การออกแบบให้สามารถลดขนาดเส้นผ่านศูนย์กลางภายใน (Reduced Nominal Diameter) ยังช่วยเพิ่มความแม่นยำในการควบคุมการไหลได้มากขึ้น โดยไม่จำเป็นต้องใช้ข้อลดท่อที่ซับซ้อน ทำให้ระบบมีความยืดหยุ่นและติดตั้งได้สะดวกยิ่งขึ้น

คุณสมบัติ

• การสูญเสียแรงดันต่ำ และการรั่วซึมต่ำมาก ออกแบบมาเพื่อให้ควบคุมการไหลได้อย่างแม่นยำ พร้อมช่วยลดการสูญเสียแรงดันภายในระบบ
• ระบบไร้ระยะฟรี (Clearance-free) สำหรับรุ่น BVGF, BVAF, IBGF และ IBAF วาล์วจะตอบสนองต่อค่าที่ตั้งไว้ได้ทันทีเมื่อมีการเปลี่ยนทิศทาง ช่วยให้เข้าตำแหน่งได้รวดเร็วและแม่นยำ
• รองรับอุณหภูมิสูง รุ่น BVH รองรับอุณหภูมิได้สูงสุด 450°C รุ่น BVHR รองรับอุณหภูมิของตัวกลางได้สูงถึง 550°C
• รองรับการใช้งานกับไฮโดรเจน รุ่น BVG และ BVGF ผ่านการรับรองสำหรับการใช้งานร่วมกับแก๊สไฮโดรเจน (H₂ Ready)
• ฟังก์ชันปิดฉุกเฉิน (Emergency Closing Function) รุ่น BVHS และ BVHM สามารถปิดวาล์วอัตโนมัติทันทีเมื่อเกิดไฟฟ้าดับ เพื่อป้องกันแก๊สหรือลมไหลเข้าสู่เตาเผาโดยไม่สามารถควบคุมได้
• ดูแลรักษาน้อย (Low-maintenance) ตัววาล์วทำงานได้ลื่นไหล ใช้แรงบิดจากหัวขับต่ำ ช่วยลดการสึกหรอและลดภาระในการบำรุงรักษา

ข้อมูลจำเพาะ

• BVG : วาล์วปีกผีเสื้อสำหรับแก๊ส (Butterfly valve for gas)
• BVA : วาล์วปีกผีเสื้อสำหรับลม (Butterfly valve for air)
• F : ระบบทำงานแบบไร้ระยะฟรี (Clearance-free) ตอบสนองรวดเร็วและแม่นยำ
• 40–150 : ขนาดวาล์วมาตรฐาน DN 40 ถึง DN 150
• /25–/125 : รุ่นลดขนาดทางผ่านของวาล์ว
• Z : สำหรับติดตั้งกับหน้าแปลนมาตรฐาน EN
• W : สำหรับติดตั้งกับหน้าแปลนมาตรฐาน ANSI
• 05 : รองรับแรงดันขาเข้าสูงสุด 500 mbar
• H : มาพร้อมด้ามโยกสำหรับปรับด้วยมือ
• F : ปลายเพลาแบบเปลือย (Free shaft end)
• V : ปลายเพลาทรงสี่เหลี่ยม
• BVH : วาล์วปีกผีเสื้อสำหรับลมร้อนและแก๊สไอเสีย
• BVHS : รุ่นเดียวกับ BVH แต่เพิ่มฟังก์ชันปิดฉุกเฉินอัตโนมัติ ใช้งานร่วมกับหัวขับ IC 40S เท่านั้น
• BVHR : รุ่นทนอุณหภูมิสูง รองรับอุณหภูมิของตัวกลางได้ถึง 550°C
• BVHM : สำหรับการทำงานแบบเป็นจังหวะ (Intermittent mode) ใช้งานร่วมกับหัวขับแม่เหล็ก MB 7
• 40–100 : ขนาดวาล์วมาตรฐาน DN 40 ถึง DN 100
• 01 : รองรับแรงดันขาเข้าสูงสุด 150 mbar
• A : มาพร้อมแผ่นกั้นหยุด (Stop bar)

Type	H2	H3	H4	DIN		ANSI		F	Weight
	mm (inch)	mm (inch)	mm (inch)	D1 mm (inch)	D2 mm (inch)	D1 mm (inch)	D2 mm (inch)	mm (inch)	kg (lbs)
BVHM 40 + MB 7	234 (9.21)	46 (1.81)	91.5 (3.58)	92 (3.6)	-	92 (3.6)	85.7 (3.37)	92 (3.62)	11.79 (26.00)
BVHM 50 + MB 7	239 (9.40)	54 (2.12)	91.5 (3.58)	107 (4.2)	-	107 (4.2)	105 (4.13)	92 (3.62)	12.17 (26.83)
BVHM 65 + MB 7	243 (9.56)	64 (2.51)	91.5 (3.58)	127 (5.0)	-	127 (5.0)	124 (4.88)	92 (3.62)	13.05 (28.77)
BVHM 80 + MB 7	254 (10.00)	71 (2.80)	91.5 (3.58)	142 (5.6)	-	142 (5.6)	137 (5.39)	92 (3.62)	13.59 (29.96)
BVHM 100 + MB 7	265 (10.43)	88 (3.46)	91.5 (4.33)	175 (6.9)	162 (6.4)	175 (6.9)	-	92 (3.62)	14.97 (33.00)

ข้อมูลทางเทคนิค

• หลักการทำงานแบบ Free Flow : ออกแบบให้การไหลผ่านของแก๊สหรือลมเป็นแบบตรง ไม่มีการหักเหทิศทางการไหล ช่วยลดการสูญเสียแรงดันภายในระบบ และเพิ่มประสิทธิภาพในการควบคุมการไหล
• การควบคุมมุมเปิดวาล์ว : วาล์วสามารถปรับมุมเปิดได้ตั้งแต่ 0 ถึง 90 องศา เพื่อควบคุมปริมาณการไหลได้อย่างต่อเนื่องและแม่นยำ
• BVG, BVGF, BVA และ BVAF : แผ่นวาล์วถูกออกแบบให้มีระยะห่างเล็กน้อย (Valve disc clearance) ช่วยให้การเปิด–ปิดทำงานได้ลื่นไหล และตอบสนองได้รวดเร็ว
• BVH, BVHR, BVHS และ BVHM : ใช้ระบบซีลพิเศษด้วยแผ่นสปริงโลหะ TWINDISK® ร่วมกับแผ่นกั้นหยุดเชิงกล (Mechanical stop bar) ช่วยลดอัตราการรั่วไหลของแก๊สและลมให้น้อยที่สุด เหมาะสำหรับงานอุณหภูมิสูงและงานที่ต้องการความปลอดภัยสูง
• รุ่น BVG, BVA, BVGF และ BVAF : รองรับแรงดันใช้งานสูงสุด 500 mbar เหมาะสำหรับระบบแก๊สและลมทั่วไปในงานอุตสาหกรรม
• รุ่น BVH, BVHR, BVHS และ BVHM : รองรับแรงดันใช้งานสูงสุด 150 mbar ออกแบบมาสำหรับลมร้อนและแก๊สไอเสียโดยเฉพาะ
• BVG และ BVA รุ่นมาตรฐาน : เหมาะสำหรับการใช้งานกับอุณหภูมิปกติในระบบควบคุมการเผาไหม้และระบบลมอุตสาหกรรม
• BVH : รองรับอุณหภูมิของตัวกลางได้สูงสุด 450°C เหมาะสำหรับงานลมร้อนและไอเสียจากเตาเผา
• BVHR : รองรับอุณหภูมิสูงได้ถึง 550°C สำหรับงานอุตสาหกรรมที่มีความร้อนสูงต่อเนื่อง
• มาตรฐาน CE และ GAR (EU) 2016/426 : ผ่านการรับรองสำหรับอุปกรณ์และระบบแก๊สตามมาตรฐานยุโรป
• มาตรฐาน EN 161 : รองรับข้อกำหนดด้านความปลอดภัยและประสิทธิภาพสำหรับวาล์วควบคุมแก๊สอัตโนมัติ
• มาตรฐาน UKCA : รองรับการใช้งานในสหราชอาณาจักร
• มาตรฐาน EAC : รองรับข้อกำหนดของกลุ่มประเทศยูเรเซีย
• REACH และ China RoHS : ผ่านข้อกำหนดด้านสิ่งแวดล้อมและการควบคุมสารอันตราย ช่วยเพิ่มความปลอดภัยต่อผู้ใช้งานและสิ่งแวดล้อม

เอกสารข้อมูล

บัตเตอร์ฟลายวาล์ว Butterfly Valve Honeywell code BVHM 40 + MB 7 Data Sheet
