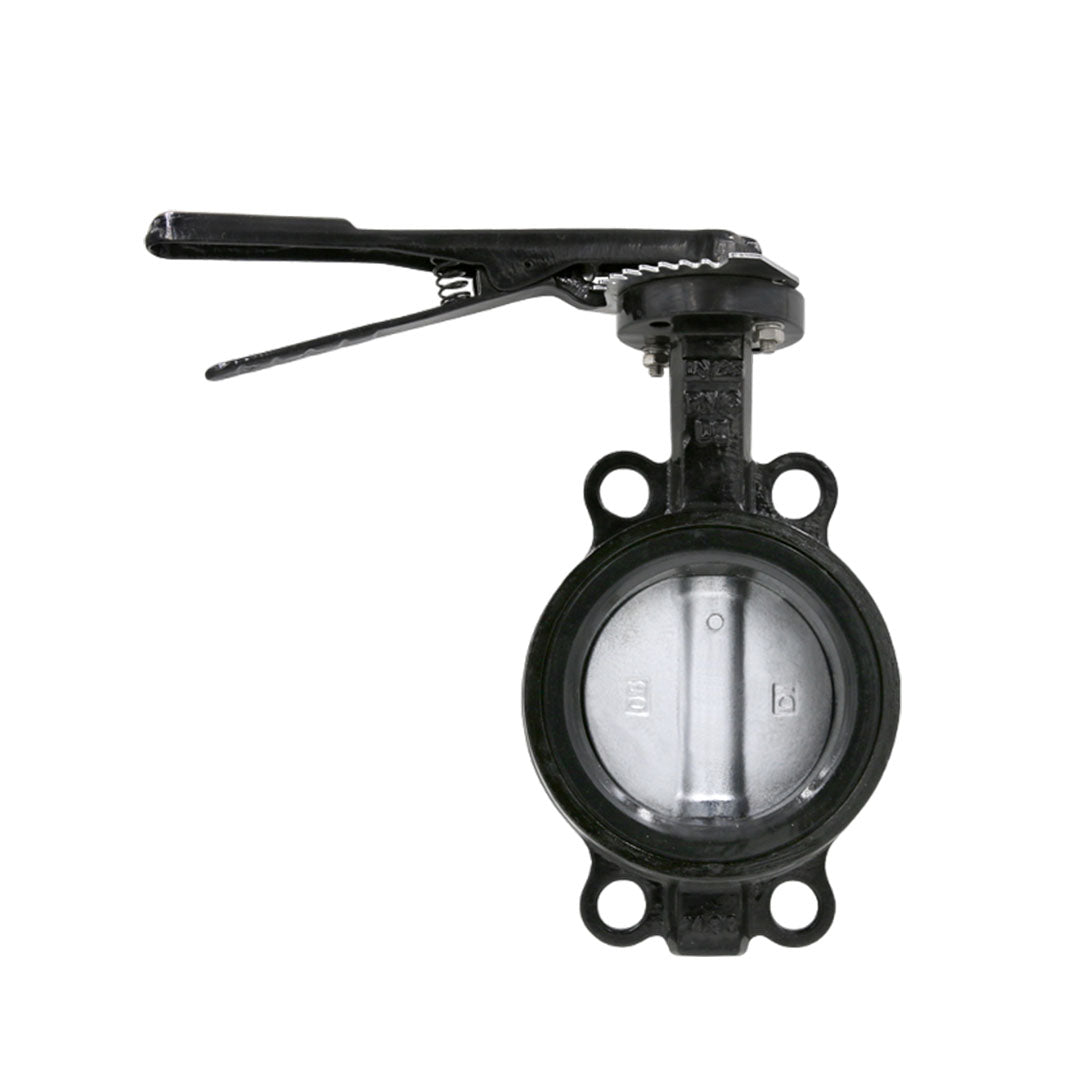

บัตเตอร์ฟลายวาล์ว 4นิ้ว (Butterfly Valve Crane) DN100 PN16 Model F656L

บัตเตอร์ฟลายวาล์ว4นิ้วButterflyValveCraneDN100PN16ModelF656Lวาล์วปีกผีเสื้อแบบด้ามจับรุ่นF656LจากCraneออกแบบมาเพื่อความคล่องตัวในการติดตั้งและใช้งานในระบบท่อแรงดัน PN16 ผลิตด้วยวัสดุคุณภาพสูงให้ความทนทานต่อการใช้งานทั่วไปและช่วยควบคุมการไหลของของเหลวได้อย่างแม่นยำ

คุณสมบัติ

• วาล์วปีกผีเสื้อมาตรฐานขนาด 4 นิ้ว (DN100) รุ่น F656L ด้ามโยกล็อกตำแหน่งได้หลายสเตป
• ผ่านการทดสอบทนความดันระดับ PN16 เพื่อความปลอดภัยของไลน์ท่อ 100 มิลลิเมตร
• ซีลกันน้ำของ Crane ไซส์ 4 นิ้วทำจากยางคุณภาพสูง ทนทานต่อการฉีกขาดจากเศษตะกอน
• วาล์ว DN100 ตัวนี้มีระยะขอบหน้าแปลน (Face-to-Face) ตามมาตรฐานสากล สับเปลี่ยนของเดิมได้ทันที
• ชุดคันโยกของรหัส F656L ขนาด 4 นิ้วใช้แผ่นเหล็กปั๊มขึ้นรูปที่ทนต่อการงัดแงะหรือบิดงอ

ข้อมูลจำเพาะ

• ขนาดหน้าแปลนวาล์ว DN100 หรือขนาด 4 นิ้ว
• ควบคุมการเปิดปิดด้วยคันโยกมือ (Handle Lever) รวดเร็วทันใจ
• พิกัดแรงดันทำงานระดับ PN16
• รหัสรุ่น Model F656L ดีไซน์กะทัดรัดประหยัดพื้นที่
• แผ่นลิ้นวาล์วออกแบบให้ต้านทานการไหลน้อยที่สุด

ขนาด	ระดับแรงดัน	สิ้นสุดการเชื่อมต่อ	วัสดุ
50มม. ถึง 200มม.	PN16/ANSI125 มาตรฐาน	การเชื่อมต่อปลายเข้ากันได้กับหน้าแปลน BS EN1092-2 PN16 และ ANSI B16.1 Class 125	เหล็กเหนียว

ข้อมูลทางเทคนิค

• ขนาดท่อมาตรฐาน 4 นิ้ว (DN100) นิยมใช้แพร่หลายในหลายอุตสาหกรรม
• เกณฑ์ความดันระบบ PN16 ทำงานร่วมกับปั๊มน้ำทั่วไปได้ดี
• รุ่น F656L มีซีลยางหุ้มอย่างมิดชิดเพื่อป้องกันการสัมผัสของเหลวกับตัวถัง
• ควบคุมด้วยด้ามโยก (Lever) แบบแมนนวล ปรับได้หลายระดับ
• ให้ความสามารถในการตัดต่อการไหลได้รวดเร็วกว่าวาล์วชนิดอื่น

เอกสารข้อมูล

บัตเตอร์ฟลายวาล์ว 4นิ้ว (Butterfly Valve Crane) DN100 PN16 Model F656L Data Sheet
