ตลับลูกปืน SKF 6204-Z/C3

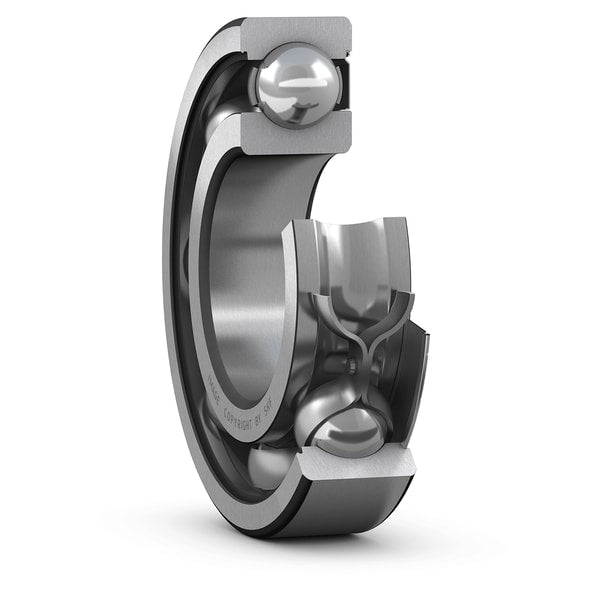

ตลับลูกปืน SKF 6204-Z/C3 ตอบสนองการออกแบบเครื่องจักรที่ต้องการการปรับแต่งทิศทางการหล่อลื่น ด้วยฝาโลหะปิดด้านเดียว Z ที่ทำหน้าที่เหมือนเกราะกันฝุ่นเข้าจากทิศทางหน้างาน และระยะเผื่อการขยายตัว C3 ที่ช่วยรองรับความร้อนสะสมจากการหมุนรอบจัด เทคโนโลยีวัสดุศาสตร์ของ SKF ที่ใช้กระบวนการขจัดออกซิเจนในน้ำเหล็ก ทำให้เหล็กที่นำมาผลิตมีความเหนียวและทนทานต่อการแตกร้าว (Toughness & Fracture resistance) ตลับลูกปืนรุ่นนี้จึงเป็นทางเลือกที่โดดเด่นสำหรับการติดตั้งในจุดเพลาลอยหรือชุดเกียร์ที่มีระบบทางเดินน้ำมันหล่อลื่นเข้าออกเฉพาะจุด

คุณสมบัติ

• การออกแบบที่เรียบง่าย อเนกประสงค์ และทนทาน
• แรงเสียดทานต่ำ
• ความสามารถในการหมุนด้วยความเร็วสูง
• รองรับโหลดตามแนวรัศมีและแนวแกนได้ทั้งสองทิศทาง
• ต้องการการบำรุงรักษาน้อย

ข้อมูลจำเพาะ

• ที่สุดของการรองรับแรงในสภาวะทรหด: ออกแบบมาเพื่อเครื่องจักรหนัก เช่น สายพานลำเลียงแร่ หรือเครื่องกวนสารเคมีที่มีความร้อนสะสมสูง ซีลยางคู่ปิดแน่นสนิทพร้อมระยะหลวมภายใน C3 เผื่อความร้อน
• ทนต่อการขยายตัวของเหล็กหนา: เนื่องจากตลับลูกปืนมีขนาดใหญ่ขึ้น การขยายตัวของเนื้อเหล็กเมื่อร้อนจึงส่งผลมาก ระยะ C3 จึงจำเป็นอย่างยิ่งในการรักษาความลื่นไหล
• ลดเสียงรบกวนในโครงสร้างใหญ่: ช่วยดักจับและลดแรงสั่นสะเทือนจากการหมุนของเพลาขนาดใหญ่ ทำให้เครื่องจักรทำงานได้อย่างเงียบสงบขึ้น

• การออกแบบ Single Shield (ฝา Z ด้านเดียว): ตลับลูกปืนรหัส -Z ถูกสร้างมาสำหรับเงื่อนไขการติดตั้งเฉพาะเจาะจง โดยหันด้านที่มีฝาปิดออกสู่ภายนอกเพื่อป้องกันสิ่งแปลกปลอม และหันด้านที่เปิดโล่งเข้าหาแหล่งกำเนิดสารหล่อลื่นภายในเครื่องจักร
• การไหลเวียนจาระบีเข้า-ออกที่ควบคุมได้: โครงสร้างนี้มักใช้ในเสื้อเพลาที่มีหัวอัดจาระบี (Grease Nipple) จาระบีใหม่จะถูกดันเข้าทางด้านเปิด และผลักจาระบีเก่าหรือสิ่งสกปรกออกไปอย่างช้าๆ ทำให้ระบบมีความสะอาดอยู่เสมอ
• การผสานกับระยะ C3 เพื่ออุตสาหกรรมหนัก: รหัส C3 มั่นใจได้ว่าแม้กระบวนการฉีดจาระบีใหม่จะสร้างแรงดันหรืออุณหภูมิในระบบเปลี่ยนแปลงกะทันหัน ตลับลูกปืนก็จะไม่เกิดการบีบรัดตัวจนเสียหาย

Principal dimensions			Basic load ratings		Fatigue load limit	Speed ratings		Mass	Designations
d	D	B	dynamic C	static C0	Pu	Reference speed	Limiting speed1)		Bearing open or capped on both sides	capped on one side1)
mm			kN		kN	r/min		kg	-
9 cont.	24	7	3,9	1,66	0,071	-	19 000	0,015	609-2RSH	609-RSH
	24	7	3,9	1,66	0,071	70 000	34 000	0,014	609-2RSL	609-RSL
	24	7	3,9	1,66	0,071	70 000	34 000	0,015	609-2Z	609-Z
	26	8	4,75	1,96	0,083	60 000	38 000	0,02	629	-
	26	8	4,75	1,96	0,083	-	19 000	0,02	629-2RSH	629-RSH
	26	8	4,75	1,96	0,083	60 000	30 000	0,02	629-2RSL	629-RSL
	26	8	4,75	1,96	0,083	60 000	30 000	0,021	629-2Z	629-Z
10	19	5	1,72	0,83	0,036	-	22 000	0,0055	61800-2RS1	-
	19	5	1,72	0,83	0,036	80 000	38 000	0,0055	61800-2Z	-
	19	5	1,72	0,83	0,036	80 000	48 000	0,0053	61800	-
	22	6	2,7	1,27	0,054	-	20 000	0,01	61900-2RS1	-
	22	6	2,7	1,27	0,054	70 000	36 000	0,01	61900-2Z	-
	22	6	2,7	1,27	0,054	70 000	45 000	0,01	61900	-
	26	8	4,75	1,96	0,083	67 000	40 000	0,019	6000	-
	26	8	4,75	1,96	0,083	-	19 000	0,019	6000-2RSH	6000-RSH
	26	8	4,75	1,96	0,083	67 000	34 000	0,019	6000-2RSL	6000-RSL
	26	8	4,75	1,96	0,083	67 000	34 000	0,02	6000-2Z	6000-Z
	26	12	4,62	1,96	0,083	-	19 000	0,025	63000-2RS1	-
	28	8	5,07	2,36	0,1	60 000	30 000	0,026	16100-2Z	-
	28	8	5,07	2,36	0,1	60 000	38 000	0,024	16100	-
	30	9	5,4	2,36	0,1	56 000	36 000	0,031	6200	-
	30	9	5,4	2,36	0,1	-	17 000	0,032	6200-2RSH	6200-RSH
	30	9	5,4	2,36	0,1	56 000	28 000	0,032	6200-2RSL	6200-RSL
	30	9	5,4	2,36	0,1	56 000	28 000	0,034	6200-2Z	6200-Z
	30	14	5,07	2,36	0,1	-	17 000	0,04	62200-2RS1	-
	35	11	8,52	3,4	0,143	50 000	32 000	0,053	6300	-
	35	11	8,52	3,4	0,143	-	15 000	0,054	6300-2RSH	6300-RSH
	35	11	8,52	3,4	0,143	50 000	26 000	0,053	6300-2RSL	6300-RSL
	35	11	8,52	3,4	0,143	50 000	26 000	0,055	6300-2Z	6300-Z
	35	17	8,06	3,4	0,143	-	15 000	0,06	62300-2RS1	-
