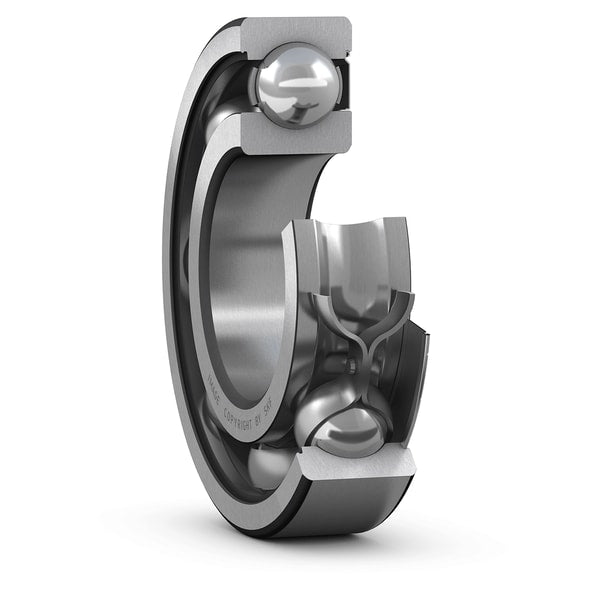

ตลับลูกปืน SKF 6203-Z

ตลับลูกปืน SKF 6203-Z: ตลับลูกปืนเม็ดกลมร่องลึกที่ผ่านการคำนวณและออกแบบรูปทรงเรขาคณิตของรางวิ่งมาอย่างดีเยี่ยมจาก SKF มาพร้อมฝาเหล็กกันฝุ่นด้านเดียวรหัส Z เพื่อการใช้งานในเสื้อเพลาหรือห้องเครื่องที่มีระบบหมุนเวียนน้ำมันเลี้ยงจากด้านใน ความแม่นยำในกระบวนการผลิตเม็ดกลมทำให้แรงเสียดทานการหมุนต่ำมาก ช่วยประหยัดพลังงานขับเคลื่อนและลดการเกิดเสียงรบกวนในระหว่างการทำงานของเครื่องจักรได้อย่างมีประสิทธิภาพสูงสุดในระยะยาว

คุณสมบัติ

• การออกแบบที่เรียบง่าย อเนกประสงค์ และทนทาน
• แรงเสียดทานต่ำ
• ความสามารถในการหมุนด้วยความเร็วสูง
• รองรับโหลดตามแนวรัศมีและแนวแกนได้ทั้งสองทิศทาง
• ต้องการการบำรุงรักษาน้อย

ข้อมูลจำเพาะ

• ความสมดุลระหว่างการปกป้องและประสิทธิภาพ: ฝาเหล็ก Z ป้องกันสิ่งสกปรกฝั่งที่เปิดรับความเสี่ยง พร้อมเปิดโล่งอีกฝั่งเพื่อให้จาระบีในระบบไหลเวียนได้
• สถาปัตยกรรมตลับลูกปืนร่องลึก: รัศมีความโค้งของร่องกลิ้งที่สอดรับกับขนาดเม็ดลูกปืนอย่างสมบูรณ์แบบ ลดการเกิดแรงเฉือน
• ความคุ้มค่าผ่านอายุการใช้งานที่ยาวนาน: นวัตกรรมลดการสึกหรอที่ช่วยลดต้นทุนการซ่อมบำรุงในระยะยาว

Dimensions
d	17 mm	Bore diameter
tΔdmp	-0.007 – 0 mm	Deviation limits of mid-range bore diameter
D	40 mm	Outside diameter
tΔDmp	-0.009 – 0 mm	Deviation limits of mid-range outside diameter
B	12 mm	Width
tΔBs	-0.06 – 0 mm	Deviation limits of ring width
d1	≈ 24.5 mm	Shoulder diameter
D2	≈ 34.98 mm	Recess diameter
r1,2	min. 0.6 mm	Chamfer dimension
	P6 and tighter width tolerance	ISO tolerance class for dimensions

Abutment dimensions
da	min. 21.2 mm	Diameter of shaft abutment
da	max. 24.4 mm	Diameter of shaft abutment
Da	max. 35.8 mm	Diameter of housing abutment
ra	max. 0.6 mm	Radius of shaft or housing fillet

ข้อมูลทางเทคนิค

• การรองรับแรงรัศมีเข้มข้น: มิติซีรีส์ 62 กระจายแรงกดได้ดี เหมาะสำหรับรองรับน้ำหนักจากเพลาขับ
• การประกอบที่ง่ายดาย: ฝาเหล็กไม่มีการสัมผัสวงแหวนใน จึงไม่มีความฝืดเพิ่มเติมขณะหมุน
• ความเสถียรของขนาด: ผ่านการอบร้อนสูตรเฉพาะ ทำให้เหล็กคงรูปทรงไม่บิดเบี้ยวเมื่ออุณหภูมิเปลี่ยน
