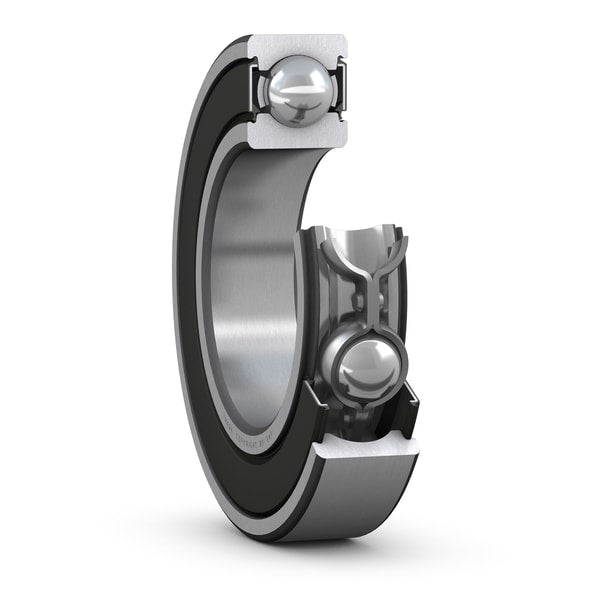

ตลับลูกปืน SKF 6203-2RSH

ตลับลูกปืน SKF 6203-2RSH เป็นตัวแทนของการปกป้องอย่างไร้รอยต่อด้วยซีลยาง 2RSH คู่ที่อัปเกรดมาเพื่อประสิทธิภาพการกันน้ำและฝุ่นในระดับสูงสุด นวัตกรรมซีลของ SKF มีการเสริมโครงแผ่นเหล็กกล้าฝังไว้ในเนื้อยางเพื่อเพิ่มความแข็งแรงทางโครงสร้าง ทำให้ซีลไม่เสียรูปแม้ต้องเผชิญกับสภาวะแรงดันอากาศภายในหรือแรงเหวี่ยงหนีศูนย์กลางขณะหมุนรอบจัด จาระบีเกรดพิเศษที่บรรจุอยู่ภายในมีสารป้องกันการเกิดออกซิเดชันและต้านทานการเกิดสนิม ทำให้ตลับลูกปืนรุ่นนี้สามารถใช้งานกลางแจ้งหรือในโรงงานที่มีความชื้นสูงได้อย่างไร้ความกังวล ประหยัดทั้งเวลาและค่าใช้จ่ายในการหยุดเครื่องจักรเพื่อบำรุงรักษา

คุณสมบัติ

• การออกแบบที่เรียบง่าย อเนกประสงค์ และทนทาน
• แรงเสียดทานต่ำ
• ความสามารถในการหมุนด้วยความเร็วสูง
• รองรับโหลดตามแนวรัศมีและแนวแกนได้ทั้งสองทิศทาง
• ต้องการการบำรุงรักษาน้อย

ข้อมูลจำเพาะ

• ฝาปิดเหล็กกล้าคู่ไร้แรงเสียดทานสัมผัส: แผ่นเหล็กยึดแน่นกับวงแหวนนอกและยื่นมาบังวงแหวนในโดยไม่สัมผัส ป้องกันเศษหิน เศษเหล็ก หรือฝุ่นหยาบหลุดเข้าไปด้านใน โดยไม่มีการลดทอนความเร็วรอบ
• รองรับความเร็วรอบปลายได้สูงกว่าซีลยาง: เหมาะสำหรับเพลามอเตอร์ไฟฟ้าหรือมู่เล่ย์ที่หมุนด้วยความเร็วสูงต่อเนื่อง ซึ่งหากใช้ซีลยางจะเกิดความร้อนสูงเกินไป
• การบำรุงรักษาเป็นศูนย์ตลอดอายุการใช้งาน: บรรจุจาระบีคุณภาพสูงจากโรงงานในห้องสะอาดระดับสากล มั่นใจได้ว่าไม่มีสิ่งปนเปื้อนตั้งแต่เริ่มต้นใช้งาน

• กลไกของริมฝีปากซีล NBR (RSH Design): รหัส 2RSH มาพร้อมนวัตกรรมซีลยางสัมผัส (Contact Seals) ที่ทำจาก Acrylonitrile-butadiene rubber (NBR) หุ้มแกนเหล็กกล้า ออกแบบให้ริมฝีปากซีลกดสัมผัสกับร่องของวงแหวนในด้วยแรงกดที่คำนวณมาอย่างแม่นยำ เพื่อป้องกันน้ำและฝุ่นผงระดับไมครอน
• เทคโนโลยีการกักเก็บจาระบี (Grease Retention): ภายในตลับลูกปืนได้รับการบรรจุจาระบีประสิทธิภาพสูงจากโรงงาน SKF ซีล 2RSH ทำหน้าที่เป็นเกราะป้องกันไม่ให้จาระบีไหลออกแม้เครื่องจักรจะมีการสั่นสะเทือน ทำให้เข้าสู่โหมดการใช้งานแบบ Lifetime Maintenance (ไม่ต้องเติมสารหล่อลื่นตลอดอายุการใช้งาน)
• การประยุกต์ใช้ในอุตสาหกรรมสมบุกสมบัน: เหมาะอย่างยิ่งสำหรับมอเตอร์หรือแกนเพลาที่ต้องล้างทำความสะอาดด้วยแรงดันน้ำบ่อยครั้ง เช่น อุตสาหกรรมอาหารและเครื่องดื่ม หรือเครื่องจักรการเกษตรที่ต้องเจอกับละอองโคลนตลอดเวลา

Dimensions						Abutment and fillet dimensions				Calculation factors
d	d1 ≈	d2 ≈	D1 ≈	D2 ≈	r1,2 min.	da min.	da max.	Da max.	ra max.	kr	f0
mm						mm				-
15 cont.	20,5	-	-	28,2	0,3	17	20,4	30	0,3	0,025	14
	20,5	-	-	28,2	0,3	17	20,4	30	0,3	0,025	14
	21,7	-	-	30,5	0,6	19,2	-	30,8	0,6	0,025	13
	-	18,6	-	30,5	0,6	19,2	19,4	31,3	0,6	0,025	13
	-	18,6	-	30,5	0,6	19,2	19,4	30,8	0,6	0,025	13
	21,7	-	-	30,5	0,6	19,2	21,6	30,8	0,6	0,025	13
	21,7	-	-	30,4	0,6	19,2	21,6	30,8	0,6	0,025	13
	23,7	-	-	36,3	1	20,6	-	36,4	1	0,03	12
	-	20,6	-	36,3	1	20,6	21	36,4	1	0,03	12
	-	20,6	-	36,3	1	20,6	21	36,4	1	0,03	12
	23,7	-	-	36,3	1	20,6	23,6	36,4	1	0,03	12
	23,7	-	-	36,3	1	20,6	23,6	36,4	1	0,03	12
	-	42,1	-	49,3	0,3	42	42	50	0,3	0,015	15
17	19,8	-	-	24,2	0,3	18	18,6	24	0,3	0,015	14
	19,8	-	-	24,2	0,3	19	19,6	24	0,3	0,015	14
	19,8	-	-	24,2	0,3	19	19,6	24	0,3	0,015	14
	19,8	-	23,3	-	0,3	19	-	24	0,3	0,015	14
	-	19,4	-	27,7	0,3	19	19,3	28	0,3	0,02	15
	20,4	-	-	27,7	0,3	19	20,3	28	0,3	0,02	15
	20,4	-	-	27,7	0,3	19	20,3	28	0,3	0,02	15
	20,4	-	-	27,7	0,3	19	-	28	0,3	0,02	15
	23	-	-	31,2	0,3	19	22,6	33	0,3	0,02	14
	23	-	-	31,2	0,3	19	-	33	0,3	0,02	14
	23	-	-	31,2	0,3	19	-	33	0,3	0,025	14
	-	20,4	-	31,2	0,3	19	20,5	33	0,3	0,025	14
	-	20,4	-	31,2	0,3	19	20,5	33	0,3	0,025	14
	23	-	-	31,2	0,3	19	22,9	33	0,3	0,025	14
	23	-	-	31,2	0,3	19	22,9	33	0,3	0,025	14
	24,5	-	-	35	0,6	21,2	-	35,8	0,6	0,025	13
	-	21,7	-	35	0,6	21,2	22	35,8	0,6	0,025	13
	-	21,7	-	35	0,6	21,2	22	35,8	0,6	0,025	13
	24,5	-	-	35	0,6	21,2	24,4	35,8	0,6	0,025	13
	24,5	-	32,7	-	0,6	21,2	-	35,8	0,6	0,03	12
	-	21,5	-	35	0,6	21,2	24,4	35,8	0,6	0,025	13
