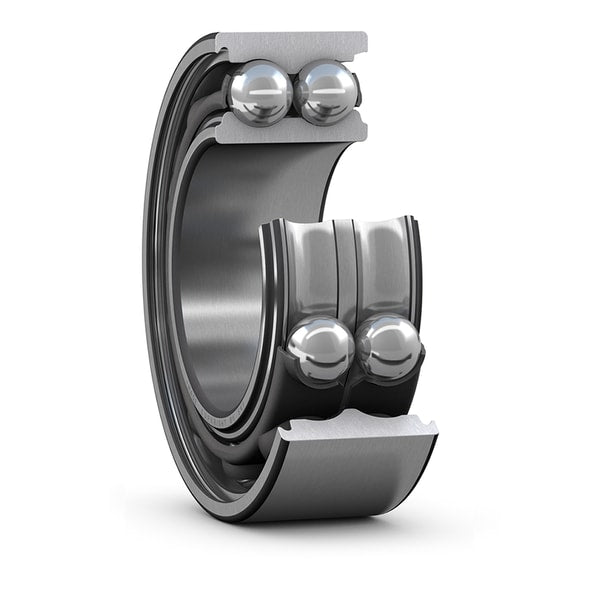

ตลับลูกปืน SKF 3320 A

ตลับลูกปืน SKF 3320 A: ศึกษากลศาสตร์การรับโหลดแบบลูกผสมในรุ่น 3320 A ที่ออกแบบรูปทรงรางวิ่งให้สอดรับกับลูกกลิ้งสองแถวโดยไม่ต้องมีร่องใส่ลูกปืน ส่งผลให้แหวนลูกปืนมีความสมบูรณ์เชิงโครงสร้าง 100% เทคโนโลยี SKF Explorer มอบความสามารถในการรับแรงพลวัต (Dynamic Load) สูงสุดในคลาส

คุณสมบัติ

• รองรับความเร็วสูง
• รองรับแรงเรเดียล (แนวรัศมี) ที่ค่อนข้างสูง แรงตามแนวแกนที่สูงในทั้งสองทิศทาง และโมเมนต์เอียง
• เหมาะสำหรับใช้งานที่ต้องการระบบตลับลูกปืนที่มีความแข็งแรง
• ใช้พื้นที่แกนน้อยกว่าตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมแบบแถวเดียวสองตัวที่เทียบเท่ากัน

ข้อมูลจำเพาะ

• เส้นผ่านศูนย์กลางรูเพลา (Bore Diameter): 100 มิลลิเมตร
• เส้นผ่านศูนย์กลางภายนอก (Outer Diameter): 215 มิลลิเมตร
• ความกว้างของตลับลูกปืน (Width): 82.6 มิลลิเมตร
• พิกัดรับโหลดพลศาสตร์ (Dynamic Load Rating): 245 kN
• วัสดุของรังลูกปืน: รังเหล็กกล้าปั๊มขึ้นรูป (Sheet Steel Cage) แข็งแรงทนทานต่อรอบหมุนสูง

Principal dimensions			Basic load ratings		Fatigue load limit	Speed ratings		Mass	Designations
			dynamic	static		Reference speed	Limiting speed		Bearing with metal cage	polyamide cage
d	D	B	C	C0	Pu
mm			kN		kN	r/min		kg	–
100	215	82,6	255	255	8,65	3 400	2 800	13,5	► 3320 A	–

ข้อมูลทางเทคนิค

• ขนาดมิติ (d x D x B): รูใน 100 มม. x วงนอก 215 มม. x ความหนา 82.6 มม.
• ความสามารถเชิงกล: ออกแบบเพื่อรับแรงแนวรัศมีและแรงรุนสองทิศทางพร้อมกันในสภาวะโหลดหนัก
• การกระจายน้ำหนัก (A): โครงสร้างไร้ร่องบรรจุเม็ดทำให้หน้าสัมผัสร่องวิ่งรับแรงกดทับได้เต็มพื้นที่ตลอดแนว
• ชนิดรังนก: ตามมาตรฐานของซีรีส์ 33xx ขนาดใหญ่ มักใช้รังนกเหล็กกล้าหรือรังนกทองเหลืองตัดกลึง
• พิกัดช่องว่าง (Clearance): คงระยะห่างชิ้นส่วนที่ระดับมาตรฐาน ป้องกันการขยายตัวจนเกิดการติดขัด

เอกสารข้อมูล

ตลับลูกปืน SKF 3320 A Data Sheet
